電力網結構

電力網結構

電力網結構(Power network structure)即發電廠與變電站或變電站與變電站之間的連線方式。電力網是由聯接各發電廠、變電站及電力用戶的輸、變、配電線路組成的系統。現已建成的35千伏及以上輸電線路近5萬公里、變電容量6382萬千伏安,形成了500千伏菱形環網、220千伏長株潭雙環網和湘西、湘南、湖區單環網,並與華中、廣東、貴州電網相聯。電網的設備水平、電能質量、供電可靠性不斷提升,以滿足全省經濟和社會發展的電力需求。

基本信息

簡介

電力網包括輸電網和配電網。大型電力網的結構通常以電壓等級進行分層,輸電網主要是將遠離負荷中心的發電廠大量電能經過變壓器升高電壓,通過高壓輸電線路送到鄰近負荷中心的樞紐變電所。同時,輸電網還有聯絡相鄰電力系統和相鄰變電所的作用,或向某些容量特大的用戶直接供電。輸電網的額定電壓通常為220-750kV或更高,它的結構與電力系統運行的安全性及經濟性關係極大,是整個電力系統的骨架或主幹電網。高壓、中壓配電網將來自變電所的電能分配到眾多的配電變壓器,以及直接供電給中等容量的客戶;低壓配電網用於給數量很大的小客戶供電。

電力網的結構與電壓等級、電源、負荷點的容量和數目,它們之間的地理位置以及可靠性要求等因素有關。

舉例

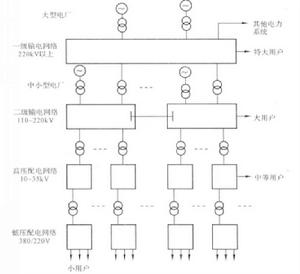

電力網結構連線方式如下圖:

電力網結構 電力網結構

城市供電規劃

城市供電規劃,主要是根據用電量、負荷的預測和電力網的特點確定電力網結構,對各級電壓網路、變電站、電網接線方式等進行合理的選擇和布置。確定的電力網結構要滿足供電可靠性、安全性、運行經濟性和靈活性等要求。對電網各個環節要進行平衡,並規劃成具有充足的綜合供電能力的城市電網。電網布置根據電力網規劃,確定變電站的位置,滿足經濟供電半徑要求,並確定高壓輸電線走廊的走向和寬度。變電站的位置要接近負荷中心或供電網路中心,各級電壓線路進出線走廊要與變電站的位置同時確定。高壓架空輸電線路在市區的走廊寬度要符合安全要求。在大、中城市的繁華區和主要街道上,引入變電站的高壓輸電線宜用地下電纜。

套用

現在世界上運行的電力系統最高電壓等級已經達到了1150kV,電壓越高,所能輸送的容量和可傳輸的距離就越大,目前從我國電力系統情況看,220kV及以上電壓,主要用於電力系統輸送電能,也有少數大型企業從220kV電網直接受電能;35-110kV電壓一般是作為高壓配電網用,可直接向大中型電力用戶供電。10kV及以下只起配電作用。
