轉錄圖[zhuǎn lù tú]（transcription map ）
基因轉錄圖 [jī yīn zhuǎn lù tú]
1. [biochemistry] micrograph of transcribing gene
轉錄圖基因轉錄圖即是把細胞內染色體或DNA上所有基因定位在染色體或DNA基因組的不同位置上，反映在正常或受控條件下能夠表達的cDNA片段數目、種類、結構與功能的信息，是用來表示DNA上哪些核苷酸序列可以編碼蛋白質。
生物性狀是由結構或功能蛋白決定的，功能蛋白是由信使RNA（mRNA）編碼的，mRNA又是由編碼蛋白功能基因轉錄而來的。轉錄圖就是測定這些可表達片段（EST）的標記圖。事實上，整個人類基因組中有97%的部分由不被轉錄的DNA組成，只有2%－3%的DNA序列具有編碼蛋白質的功能。在人體某一特定的組織中僅有10%的基因被表達。也就是說，只有不足1萬個不同類型的RNA分子（只有在胎兒的腦組織中，可能有30%－60%）的基因被表達。如果將這些mRNA通過一種反轉錄的過程構建成CDNA文庫，然後再測定這些DNA的序列，最終繪製成一張可表達基因圖--轉錄圖。

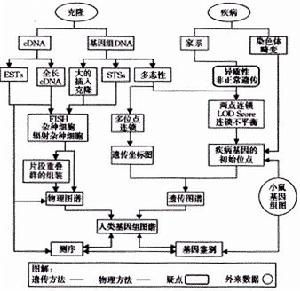

人類基因組計畫的另外三張圖是遺傳圖、物理圖和序列圖。
