簡介

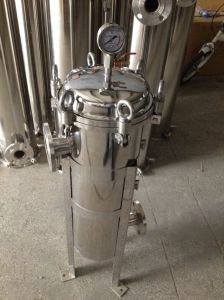

結構及工作原理：袋式過濾器是新鄉高服機械（03735700077）研究生產的一種壓力式過濾裝置，主要有過濾筒體、過濾筒蓋和快開機構、不鏽鋼濾袋加強網等主要部件組成，濾液由過濾機外殼的旁側入口管流入濾袋，濾袋本身是裝置在加強網籃內，液體滲透過所需要細度等級的濾袋即能獲得合格的濾液，雜質顆粒被濾袋攔截。該機更換濾袋十分方便，過濾基本無物料消耗。基本參數
♦原理：加壓過濾♦用途：空氣過濾
♦樣式：袋式
♦性能：中效
♦適用對象：空氣
♦適用對象性質：高衛生要求物料
♦濾料類型：無紡
♦主體材質：長纖維無紡布
♦適用範圍：化工、製藥、汽車、輕工、食品、電鍍等行業
產品分類
袋式過濾器主要有以下幾類：單袋過濾器、多袋過濾器，搖臂袋式過濾器、高精度袋式過濾器等，例如煙臺江海過濾設備公司生產的多袋搖臂式過濾器過濾精度1-10微米範圍。主要優點
♦ 濾袋側漏機率小，有力地保證了過濾品質。♦ 袋式過濾可承載更大的工作壓力，壓損小，運行費用低，節能效果明顯。
♦ 濾袋過濾精度不斷提高，目前已達到0.5μm。
♦ 袋式過濾處理量大、體積小，容污量大。
♦ 基於袋式過濾系統的工作原理和結構，更換濾袋時方便快捷，而且過濾機免清洗，省工省時。
♦ 過濾器濾袋清洗後可反覆使用、節約成本。
♦ 袋式過濾套用範圍廣，使用靈活，安裝方式多樣。
規格：
袋式過濾機分為：單袋式過濾機、多袋式過濾機和夾層型過濾機。多袋式過濾機，適用於大流量過濾。從2裝袋到24袋裝，規格齊全，進出口法蘭口徑為φ40—450MM，單機最大流量90-1000m3/h.。可提供快開設計，濾袋更換非常便捷。也適用於希望適用較長時間後方才更換濾袋的場合。多袋式過濾器因體積較大，頂蓋重量重，一個工人難以操作，在此過濾器加上搖臂裝置，可降低人工成本，滿足客戶的要求。過濾操作及注意事項：
緯福過濾器操作簡單，使用時只需將所需要細度等級的濾袋安裝在濾筒內，檢查O型密封圈是否完好，然後鏇緊濾筒蓋環形螺栓，即可投入工作。泵啟動後，過濾機上壓力表微微上升，初始壓力約0.05MPa左右，隨著使用時間的延長，缸內濾渣逐漸增多，當壓力達到0.4MPa時，應停機打開筒蓋，檢查濾機袋留渣情況，可更換濾袋繼續使用（濾袋通過清洗一般可重複使用）。過濾機壓力一般調在0.1-0.3MPa比較合適，可通過回流管路或泵上回流閥來調節，過濾壓力過高會損壞濾袋以及保護網，需格外注意。
主要用途
油漆、啤酒、植物油、醫藥、化學藥品、石油產品、紡織化學品、感光化學品、電鍍液、牛奶、礦泉水、熱溶劑、乳膠、工業用水、糖水、樹脂、油墨、工業廢水、果汁、食用油、臘類等。袋式過濾器的維護
1、經常檢查袋式過濾器各連線管子道是否牢固，是否有泄漏和損壞。
2、不要在袋式過濾器內有壓力的情況下開蓋，否則剩餘液體可能噴出，並造成液體流失和人員傷害。
3、檢查袋式過濾器進出口閥門是否關閉嚴密，檢查壓力表，確定內部壓力為0，此時袋式過濾器應已與管道系統分開。打開排空閥，待袋式過濾機中的剩留液體經排空閥流盡再做開蓋工作。
4、正確打開袋式過濾器的濾機上蓋，擰開上蓋吊帽，提起上蓋，轉過一定角度。
5、檢查Ο型密封圈和濾機上的Ο型槽：若Ο型密封圈變形，出現劃痕或破裂，或Ο型密封圈接合部位有問題，應更換新的配件。
6、更換濾袋時：如果使用的是車縫濾袋，請將濾袋的車縫邊摺疊後放入，可以提高車縫濾袋的過濾效果。放置濾袋，使濾袋環口和金屬區域網路領口吻合。
7、一手握住上蓋把手，一手抓住上蓋的另一端，將上蓋對準袋式過濾機口，緩緩放下，自然平壓於Ο型密封圈及濾袋環口上，均勻用力擰緊吊帽螺栓。
操作方法
袋式過濾器的結構設計是由四套搖錘式環首螺栓將頂蓋和濾筒密封鎖緊，使過濾器更能承受極高的過濾壓力和水錘式的壓力衝擊。袋式過濾器由濾筒，過濾網籃，過濾袋三部分組成，結構緊湊簡單;要過濾的液體經過濾器的進口進入，流進過濾袋，經過濾袋的攔截後，由過濾器的出口流出。袋式過濾器的進出口設計一般採用側進底出方式，方便清洗。更換過濾袋簡單快捷，第一步，先關閉進水閥門，打開排氣閥，讓過濾器裡面的壓力降到常壓;第二步，打開頂蓋上的四套環首螺栓，打開頂蓋;第三步，打開固定過濾袋的卡環，提出堵塞的過濾袋，換上新的過濾袋;第四步，關閉頂蓋，鎖緊四套環首螺栓;第五步，打開進水閥門，等排氣閥有液體流出時關閉排氣閥。總個過程一般在10-15分鐘左右完成。過濾器的維護：一般當過濾器的壓差達到2-3公斤時，證明過濾袋已經基本上堵塞了，這時過濾器的出口流出的液體也很少了，這時候應該更換過濾袋。根據使用的不同情況，如果工序要求需要保持過濾器的流量不低最大流量的一半，應該在壓差達到1公斤左右時更換過濾袋。過濾袋的使用壽命由原水的濁度、過濾的時間、過濾的流量、過濾袋的過濾面積來決定。準備警告：開蓋後，下落的蓋子會傷手。
1、首先，請確認安裝袋式過濾系統所需的配件是否已經準備齊全：
①袋式過濾機主體②Ο型密封圈③金屬區域網路④濾袋⑤壓力表兩隻（選配）
2、檢查Ο型密封圈和濾機上的Ο型槽，請更換新的配件。
安裝安裝時，請按以下步驟作業：
1、將袋式過濾機放置在需過濾的工位上，連線進出口法蘭或管牙後，加以固定；悶堵排氣口，或配置排氣閥。夾套型連線保溫熱源。
2、將金屬區域網路輕輕放入袋式過濾機中，使區域網路領口與袋式過濾機口吻合。
3、放置濾袋，使濾袋環口和金屬區域網路領口吻合。
4、將Ο型密封圈放入Ο型槽，Ο型密封圈不能扭曲或變形，多袋濾機扣上濾袋壓環。
5、一手握住上蓋把手，一手抓住上蓋的另一端（多袋濾機轉動頂端手輪）
6、上蓋對準後，同時擰緊對角的兩個吊帽，將所有吊帽一一擰緊（用短棍插入吊環內絞緊）。
7、關閉安裝在袋式過濾機頂部的排氣閥。
8、請檢查各連線管子道是否牢固；工作壓力是否在允許範圍內。
9、打開輸出閥門。打開熱源進入閥，是濾機溫度升到指定溫度。
10、漫漫地打開輸入閥門，讓液體緩緩流入並充滿濾機，防止液體突然衝擊濾袋，造成破裂，然後觀察有無泄漏。若未出現泄漏，即可開始過濾。
更換濾袋
第一步，先關閉進水閥門，打開排氣閥，讓過濾器裡面的壓力降到常壓;第二步，打開頂蓋上的四套環首螺栓，打開頂蓋;
第三步，打開固定過濾袋的卡環，提出堵塞的過濾袋，換上新的過濾袋;
第四步，關閉頂蓋，鎖緊四套環首螺栓;
第五步，打開進水閥門，等排氣閥有液體流出時關閉排氣閥。
