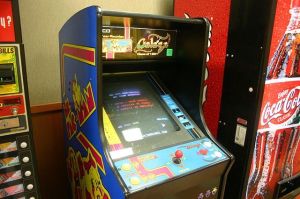

街機遊戲機機整機的構成由:街機遊戲機空箱、顯像管、掃描基座、電源盒、變壓器、按鈕、套線、搖桿、微動、投幣器、喇叭、燈座、燈管、排氣風扇(有些機台還有上分鎖、退幣器)組成。

基本信息

構成原理

街機遊戲機街機遊戲機
普通街機是由電腦板、盒式開關電源、投幣器、控制按鍵板、掃描板、顯像管、揚聲器及插槽等組成的, 有些機器還有退幣器。電腦板是整個遊戲機的心臟,它接收控制按鍵板和投幣器送來的信號。

直流電源轉換部分提供整個機器的電源,一般採用盒式開關電源,它共有三組輸出+5V 、-5V、+12V;+5V是整個電腦板的工作電源,容量要求較大,一般至少應提供6A以上電流,+12V容量一般為1A,-5V在87年以後出廠的電腦板中已不再用到。?

電腦板是整個遊戲機的核心部分,它主要包括四個部分:圖形存貯器,圖形處理器、命令存貯器、命令處理器,圖形處理器是一片微處理器,它將以數字形式儲存在圖形存貯器中的圖形信息轉換成模擬信號(包括圖形、色彩、亮度等信號),這些信號再傳送到掃描板,轉換成視頻信號送到螢光屏,在螢光屏上顯示圖形;同時圖形處理器還將數位化的聲音信號轉換成模擬信號,送到放大器,經喇叭放出聲音。命令處理器也是一片微處理器,它從命令存儲器中讀取指令,並判別從操作手柄上傳來的信號來控制圖形處理器顯示不同的畫面,發出不同的聲音。所以遊戲機不能沒有電腦板。

遊戲屬性

1、街機遊戲機機台額定功率為:180W(瓦);

2、變壓器電壓輸入:220V(伏);輸出為:110V(伏);

3、機台電源輸出為:+5V、-5V、12V(伏);

4、掃描機座輸入:110V(伏)220V(伏);

5、顯像管解析度:800*600;一般街機遊戲機信號為15K。

操作說明

街機遊戲機街機遊戲機
、打開外包裝後,從機台後找出電源連線線,並將電源線連線在通電的插座上,只需連第一台,後面可一台接一台連上(建議最多連七台,以防電壓不隱,引起螢幕抖動或短路)插電後,請打開機台電源,看機台是否通電,如未通電,請檢查:電源開關是否通電、機台後保險管是否燒壞、或是短路。

2、裝電腦板時:請先關掉機台電源開關,再插上(註:插板時,應注意不要反插:套線上寫有元件面的朝上,焊錫面朝下;電腦板有IC面朝上;反之,容易燒壞其板塊的重要零件)。

3、插上電腦板後,如沒有圖象:請檢查電源是好是壞(有綠色的指示燈示)、可是電腦板反插。

4、裝入電板時,螢幕出現抖動,窄屏,寬屏,或是顏色不對時,請打開機台大門,延套線上去,便能看到掃描機座。

5、在掃描機座上有10個微調:從左往右

①-③:調顏色

④:調亮度

⑤:調水平寬度(整個螢幕左右調寬調窄)

⑥:歪補調整(調整螢幕上的孤度)

⑦:垂直位置(整個螢幕往上往下移動)

⑧:垂直寬度(整個螢幕上下調寬調窄)

⑨:垂直穩定(整個螢幕上下路跳動)

⑩:水平穩定(整個螢幕無定扭曲)

⑾:水平位置(與水平穩定互補)

6、螢幕調整完後,請試一下投幣器

1)比較式投幣器:

先夾一個幣放置投幣器上,然後投一個相同的幣,看是否能投進,如果幣投不進去無反應,請檢查投幣線12V是否通電或是投幣器上的開關調整寬度是否與幣的大小相同。

2)普通下投:

必須先調投幣通道是否與幣的大小一樣[把投幣器的螺絲扭松,按照自里家的幣調整投幣通道,調好之後,鈕緊螺絲就可以。

3)普通上投:

如果是鐵幣必須先把投幣器上的磁鐵取下,方可投幣[銅幣無須取],投幣器的中央有一顆螺絲可調整幣的大小。
