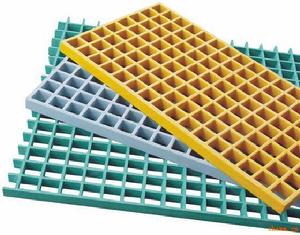

聚酯格柵板

聚酯格柵板

聚酯格柵板是採用模塑成型工藝製作的帶有許多規則分布的矩形、方形空格的玻璃鋼板材，具有雙向同性的力學特徵。可廣泛套用於石油、化工電子、電力、紙業、印染、電鍍、海洋勘探、污水處理等行業的工作平台、設備平台、鑽井平台、走道等，是腐蝕環境中的理想產品，同時也適用於民用建築設施上。本系列產品有：月牙面、砂面、雙平面、平板格柵等。
聚酯格柵板的包裝
聚酯格柵板包裝，一般是散裝或用打包帶打捆，這主要是根據客戶的情況而定，如果貨不多，有不需要用叉車裝卸的，一般散裝比較方便。 反之，貨物比較多，採用叉車裝卸的一般打包會更方便，總之，一切為了客戶方便，保護產品運輸途中不產生貨損為準。

聚酯格柵板的生產標準

中國YB4001-1991、YB/T4001-1998標準，也可按照英國BS4592-1-1995和美國ANSI/NAAMM（MBG531-88）等標準生產。

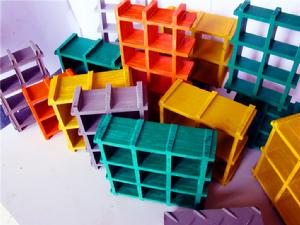

聚酯格柵板

聚酯格柵板製作方法

聚酯格柵板是採用模塑成型工藝製作的帶有許多規則分布的矩形、方形空格的玻璃鋼板材，具有雙向同性的力學特徵。可廣泛套用於石油、化工電子、電力、紙業、印染、電鍍、海洋勘探、污水處理等行業的工作平台、設備平台、鑽井平台、走道等，是腐蝕環境中的理想產品，同時也適用於民用建築設施上。本系列產品有：月牙面、砂面、雙平面、平板格柵等。
聚酯格柵板具有：輕質高強、耐腐阻燃、堅固防滑、無磁絕緣、顏色美觀多樣、易清洗、安裝方便等優點。廣泛適用於石油化工、輕工冶金、食品釀造、能源電力、污水處理等行業，是傳統金屬格柵的最理想換代產品。
廣泛套用於石油、化工、電力、海洋勘探、電鍍、船舶、水和廢水處理、造紙、釀酒、製藥等行業的工作平台、設備平台、樓梯踏板、濠溝蓋板、過橋板、填料支架等，是腐蝕環境中的理想承重構件。特點：耐腐性、阻燃、輕質高強、耐老化、設計性、安全防滑、高性能。主營產品和服務：我廠專業生產鋼格板、聚酯格柵板、樓梯踏步板、水溝蓋板，價格低廉質量上乘，歡迎您來洽談訂購。

產品用途及不同用途產品名稱

1.聚酯型格柵板簡介

產品名稱：聚酯型格柵板
聚酯型格柵板在國內外的各類工廠和工程項目中得以廣泛套用。

2.分類

聚酯格柵板分為鋪砂型聚酯格柵板、蓋板型聚酯格柵板、防滑型聚酯格柵板等多種規格品種。（環境不同，規格不同）

3.聚酯格柵板的製作方式

聚酯格柵板是採用模塑成型工藝製作的帶有許多規則分布的矩形、方形空格的玻璃鋼板材，具有雙向同性的力學特徵。可廣泛套用於石油、化工電子、電力、紙業、印染、電鍍、海洋勘探、污水處理等行業的工作平台、設備平台、鑽井平台、走道等，是腐蝕環境中的理想產品，同時也適用於民用建築設施上。本系列產品有：月牙面、砂面、雙平面、平板格柵等。
聚酯格柵板具有：輕質高強、耐腐阻燃、堅固防滑、無磁絕緣、顏色美觀多樣、易清洗、安裝方便等優點。廣泛適用於石油化工、輕工冶金、食品釀造、能源電力、污水處理等行業，是傳統金屬格柵的最理想換代產品。

聚酯格柵板的特點

1.耐腐性、 阻燃、 輕質高強、 耐老化、 設計性、 安全防滑、高性能。
2.靠疲勞性、重量輕、安裝方便。

1.鋪砂型聚酯格柵板

鋪砂型聚酯格柵板是一種以不飽和聚脂樹脂（包括間苯型、鄰苯型、乙烯基型和酚醛型雙酚A型等）為基體，（纏繞或拉擠、中鹼或無鹼）為骨架在金屬模具上經過紡織模壓等工藝製成的具有一定開孔率的板狀材料，它可以作為結構材料，用作有腐蝕環境的地板，地溝蓋板、平台、艦艇甲板、樓梯、棧道等。

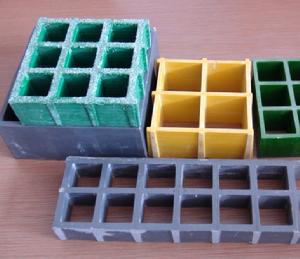

鋪砂型聚酯格柵板

鋪砂型聚酯格柵板的特性
重量輕：它的比重在1.8左右，其重量僅為鋼材的1/4，是鋁材的2/3。
強度高：其強度是硬質聚氯乙烯的十倍，絕對強度大大超過過鋁材，達到普通鋼材的水平。
耐腐蝕：聚酯型是一種非金屬材料，它不銹、不霉、不腐、不需油漆、能耐許多氣、液介質的腐蝕，具有免維護性，因此較傳統的金屬格柵不會在化學介質的作用下發生腐蝕而生鏽，不需要進行定期檢查、維護。
抗疲勞性：鋪砂型聚酯格柵板具有輕微彈性，這使得長期在上面工作的人感到舒適，作為工作平台，減少了工作人員腿部和背部的疲勞感，增加了工作的舒適度，從而提高工作效率，得到了人體工程學家的推薦。
安裝方便：鋪砂型聚酯格柵板使得構件重量大大減輕，因而減少了支撐結構的重量，安裝時不需要使用起吊設備，既節約又方便。
安全性：具有陰燃、絕緣特性，在安裝和使用聚酯格柵板的過程中不會因碰撞而產生電火花，適合在易燃易爆的環境中使用，此外，具有防滑面層的格柵可防止滑倒，減少事故。與傳統的金屬材料及非金屬材料相比，鋪砂型聚酯格柵板及其製品，具有強度高，性能好，節約能源，產品設計自由度大，以及產品使用適應性廣等特點，在一定意義上說，聚酯材料是一種套用範圍極廣，開發前景極大的材料品種之一。2.蓋板型聚酯格柵板

蓋板型聚酯格柵板是一種以不飽和聚脂樹脂（包括間苯型、鄰苯型、乙烯基型和酚醛型雙酚A型等）為基體，（纏繞或拉擠、中鹼或無鹼）為骨架在金屬模具上經過紡織模壓等工藝製成的具有一定開孔率的板狀材料，它可以作為結構材料，用作有腐蝕環境的地板，地溝蓋板、平台、艦艇甲板、樓梯、棧道等。
蓋板型聚酯格柵板的特性
重量輕：它的比重在1.8左右，其重量僅為鋼材的1/4，是鋁材的2/3。

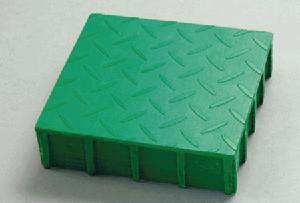

蓋板型聚酯格柵板

強度高：其強度是硬質聚氯乙烯的十倍，絕對強度大大超過過鋁材，達到普通鋼材的水平。
耐腐蝕：聚酯格柵板是一種非金屬材料，它不銹、不霉、不腐、不需油漆、能耐許多氣、液介質的腐蝕，具有免維護性，因此較傳統的金屬格柵不會在化學介質的作用下發生腐蝕而生鏽，不需要進行定期檢查、維護。
抗疲勞性：蓋板型聚酯格柵板具有輕微彈性，這使得長期在上面工作的人感到舒適，作為工作平台，減少了工作人員腿部和背部的疲勞感，增加了工作的舒適度，從而提高工作效率，得到了人體工程學家的推薦。
安裝方便：蓋板型聚酯格柵板使得構件重量大大減輕，因而減少了支撐結構的重量，安裝時不需要使用起吊設備，既節約又方便。
安全性：具有陰燃、絕緣特性，在安裝和使用聚酯格柵的過程中不會因碰撞而產生電火花，適合在易燃易爆的環境中使用，此外，具有防滑面層的格柵可防止滑倒，減少事故。與傳統的金屬材料及非金屬材料相比，蓋板型聚酯格柵板及其製品，具有強度高，性能好，節約能源，產品設計自由度大，以及產品使用適應性廣等特點，在一定意義上說，聚酯材料是一種套用範圍極廣，開發前景極大的材料品種之一。

聚酯格柵板的規格與成分系統

1.聚酯格柵板的規格表

序號	高度（mm）	孔徑（mm）	格柵尺寸 （mm）	開孔率	重量（ kg/m 2 ）
1	15	38 × 38	1220 × 3660	72%	6.00
2	15	20 × 20(上) 40 × 40(下)	1247×4047、1007×4047	42%	9.00
3	25	38 ×38	997 × 3050 、 1220 × 3660	69%	12.50
4	25	40 × 40	1007 × 3007 、1007 × 4007 1007 × 4047 1007 × 4007 、 1247 × 4047	67%	12.50
5	25	25 × 100	1009 × 3007 、1209 ×3657 （長方向受力）	67%	14.00
6	30	38 × 38	1220 × 3660 、997 × 3050	69%	15.00
7	30	40 × 40	1007 × 3007 、 1007 × 4007 1007 × 4047 、1247 × 4047	67%	15.00
8	30	25 × 25(上) 50 × 50(下)	1220 × 3660	49%	22.00
9	30	20 × 20(上) 40 × 40(下)	1000 × 4000、1247×4047	42%	18.50
10	30	8 × 8(上) 40 × 40(下)	1007 × 4047	26%	24.50
11	38	38 × 38	997 × 3050 、 1220 × 3660 1525×4000	68%	19.70
12	38	38× 152	1225×3665	70%	17.50
13	38	20 × 20(上) 40 × 40(下)	1007 × 4007、1247×4047	42%	22.50
14	40	40 × 40	1007 × 3007 、 1007 × 4007 1007 × 4047 、1247 × 4047	67%	20.00
15	40	20 × 20(上) 40 × 40(下)	1247 × 4047	42%	23.70
16	50	50.7 × 50.7	1225× 3660	69%	22.00
17	60	38 × 38	1220 × 3660	47%	51.00
18	P38	38 × 38	1230 × 3670	68%	17.50
19	P30	38 × 38	1220 × 3660	69%	14.00

2.樹脂系統

樹脂基體	型號	產品性能	適用場所
乙烯基型	Type V	具有優異的耐腐蝕性能，可耐酸、鹼、鹽、溶劑或酸鹼交替等惡劣的腐蝕環境，長期使用溫度－ 50 ℃ ～ 110 ℃，其阻燃速率達到 ASTM E － 84 阻燃一級，火焰傳播速率 < 25 。	常用於酸、鹼、溶劑等腐蝕嚴重的環境
高阻燃乙烯基型	Type HV	具有優異的耐腐蝕性能，可耐酸、鹼、鹽、溶劑或酸鹼交替等惡劣的腐蝕環境，長期使用溫度－ 50 ℃ ～ 110 ℃，其阻燃性能高於一般乙烯基型樹脂格柵 ，其阻燃速率達到 ASTM E － 84 阻燃一級，火焰傳播速率 < 10 ，這類型的產品已通過 ABS 型式認可。	常用於有阻燃要求且有酸鹼腐蝕的惡劣環境
間苯型樹脂	Type I	具有優良的耐腐蝕性能，可耐中等濃度無機酸、鹼、各種鹽類等環境，長期使用溫度－ 50 ℃ ～ 90 ℃，最高使用溫度達 105 ℃，其阻燃速率達到 ASTM E － 84 阻燃一級，火焰傳播速率 < 25 ，這類型的產品已通過 ABS 型式認可。	常用於酸性腐蝕較強或鹼性腐蝕一般的環境
食品級樹脂	Type F	間苯型食品級樹脂同間苯型樹脂一樣具有優良的耐腐蝕性能，長期使用溫度－ 50 ℃ ～ 90 ℃，最高使用溫度達 105 ℃	常用於肉製品及食品加工廠及自來水廠
鄰苯型樹脂	Type O	具有一般的耐腐蝕性能，可耐海水、弱酸及大氣老化環境，長期使用溫度－ 50 ℃ ～ 60 ℃，最高使用溫度達 100 ℃，這是一種 >最 經濟的樹脂類型，雖然在所用樹脂類型中其耐腐蝕性 能最弱，但與傳統的鋼格柵、鋁格柵及木製格柵比較，其耐腐蝕性能還是優越的，其阻燃性達到 ASTM E － 84 阻燃一級，火焰傳播速率 < 25	常用於一般腐蝕的環境，用於海水腐蝕、弱酸腐蝕及大氣老化環境
酚醛樹脂	Type P	具有優異的耐酸性、耐溶劑性，能耐多種酸和有機溶劑，有優異的阻燃性能，氧指數 > 80 ，具有極低的發煙率、低毒霧性能，減少了對生命的危險，高溫性能好，長期使用溫度可達 180 ℃，適用於狹小空間、捷運、海上平台等要求阻燃且低煙區域使用。根據ASTM E-84測試，火焰傳播速率為5，煙密度為0。

3.纖維系統

玻璃成分	規格	性能	適用場所
無鹼粗紗	2400 TEX或 4800TEX	優良的浸透性能與樹脂基體能牢固結合，使製品具有優良的力學性能及耐腐蝕性能	套用於強度要求高且耐腐蝕性場合
中鹼粗紗	2400TEX	具有優良的浸透性，能與樹脂基體牢固結合，耐酸性較好	套用於無鹼性腐蝕的環境

聚酯格柵板的機械切割及加工

1.格柵板的切割

根據尺寸及安裝要求對格柵進行合理切割及加工，以求最大經濟效益而不影響格柵的內在性能。切割端面需用樹脂塗覆加工，以保證其耐腐性能不受影響。
A．切割：
直線切割：聚酯格柵板可使用陶瓷圓盤或金剛砂盤切刀進行現場切割，甚至可用普通鋼鋸條進行切割。
曲線切割：格柵開孔、圓弧等弧線切割可採用安裝金屬切割刀片的電動鋸或鋼鋸。
B．鑽孔：12mm以上的孔可用普通鑽床麻花鑽鑽孔。加工小孔可使用手攜式電動孔加工機具或一般手電鑽鑽孔。
C．打磨：可用手提角向磨光機、砂輪機、普通銼及砂紙進行打磨。
註：a.此材料不能車削和攻絲。b.任意切割不會改變格柵的力學性能，更不會造成散架及其它後果。
2．安全措施：在切割加工前，操作工人應佩戴防護眼鏡和口罩，防止物塊濺入眼睛，減少灰塵吸入；戴手套和工作服，防止灰塵進入皮膚而過敏；選擇通風良好、光線明亮的場所進行切割；切割前應檢查所有的電動工具是否完好、安全。

2.聚酯格柵板的安裝

聚酯格柵板的安裝依據工程設計及用途有多種安裝法，目前主要有四種安裝法：樓梯安裝、溝渠安裝、地坪安裝和支撐梁安裝。
A．樓梯安裝：a.樓梯前沿突出，採用易視色（一般為黑色）；b.每個角支撐端使用2個M型或L型緊固件；
B．溝渠安裝：四種安裝方法用戶根據使用場合可自行選擇。
建議：a.格柵各邊支承至少40mm的承托，每900mm～1800mm的中心應使用固定夾。每塊格柵至少使用4個固定夾，格柵與格柵的連線處底部應有支撐。
b.本公司備有適用於高度25mm～38mm格柵的M、L、C型不鏽鋼夾具固定、緊固件。
c.固定夾與支撐結構的連線固定可採用螺栓與螺帽連線或孔心鉚釘連線。一般根據使用環境選擇支承框架。可選用玻璃鋼框架、不鏽鋼框架及普通鋼框架、普通鋼框架外層應作防腐處理。
具體事宜本公司技術部可作免費諮詢服務。
格柵夾具
三種不鏽鋼標準夾具M型、L型、C型。本公司配有以上夾具，用戶也可自作 。

3.聚酯格柵板選型

用戶對聚酯格柵板的性能要求，選擇相應聚酯格柵板以求最大的經濟利益。用戶可根據使用環境中的腐蝕介質，查詢本公司格柵耐腐蝕性能指南，確定最經濟的樹脂類型；根據負載方式、承載負荷、使用淨跨距及及支撐結構，參閱本公司的格柵力學承載表，確定最經濟的格柵規格類型。
1、整板模塑格柵尺寸公差範圍：長度方向：±3mm；寬度方向：±3mm；厚度方向：±1.5mm。
格柵翹曲：長度方向每米不超過2.5mm；寬度方向每米不超過4.5mm。
2、切割加工模塑格柵尺寸公差範圍：長度方向：±5mm；寬度方向：±5mm；切割圓形格柵直徑公差範圍為：±3mm。

聚酯格柵板的具體用途

廣泛套用於石油、化工電子、電力、紙業、印染、電鍍、海洋勘探、污水處理等行業的工作平台、設備平台、鑽井平台、走道等，是腐蝕環境中的理想產品，同時也適用於民用建築設施上。
