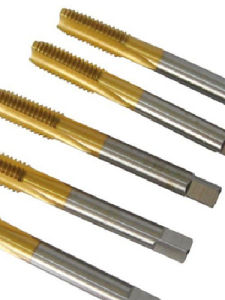

絲錐為一種加工內螺紋的刀具,按照形狀可以分為螺鏇絲錐和直刃絲錐,按照使用環境可以分為手用絲錐和機用絲錐,按照規格可以分為公制,美制,和英制絲錐,按照產地可以分為進口絲錐和國產絲錐。絲錐是製造業操作者加工螺紋的最主要工具。

基本信息

簡介

一種加工內螺紋的刀具,沿軸向開有溝槽。也叫螺絲攻。絲錐根據其形狀分為直槽絲錐,螺鏇槽絲錐和螺尖絲錐(先端絲錐)。直槽絲錐加工容易,精度略低,產量較大。一般用於普通車床,鑽床及攻絲機的螺紋加工用,切削速度較慢。螺鏇槽絲錐多用於數控加工中心鑽盲孔用,加工速

絲錐絲錐
度較快,精度高,排屑較好、對中性好。螺尖絲錐前部有容削槽,用於通孔的加工。工具廠提供的絲錐大都是塗層絲錐,較未塗層絲錐的使用壽命和切削性能都有很大的提高。不等徑設計的絲錐切削負荷分配合理,加工質量高,但製造成本也高。梯形螺紋絲錐常採用不等徑設計。

組成部分

機用和手用絲錐是切制普通螺紋的標準絲錐。中國習慣上把製造精度較高的高速鋼磨牙絲錐稱為機用絲錐,把碳素工具鋼或合金工具鋼的滾牙(或切牙)絲錐稱為手用絲錐,實際上兩者的結構和工作原理基本相同。通常,絲錐由工作部分和柄部構成。工作部分又分切削部分和校準部分,前者磨有切削錐,擔負切削工作,後者用以校準螺紋的尺寸和形狀。

用途

供加工螺母或其他機件上的普通內螺紋用(即攻絲).機用絲錐通常是指高速鋼磨牙絲錐,適用於在工具機上攻絲;手用絲錐是指碳素工具鋼或合金工具鋼滾牙(或切牙)絲錐,適用於手工攻絲。

絲錐是加工各種中、小尺寸內螺紋的刀具,它結構簡單,使用方便,既可手工操作,也可以在工具機上工作,在生產

螺母絲錐螺母絲錐
中套用得非常廣泛。

對於小尺寸的內螺紋來說,絲維幾乎是唯一的加工刀具。絲維的種類有:手用絲維、機用絲錐、螺母絲錐、擠壓絲錐等。

攻絲是屬於比較困難的加工工序,因為絲錐幾乎是被埋在工件中進行切削,其每齒的加工負荷比其它刀具都要大,並且絲錐沿著螺紋與工件接觸面非常大,切削螺紋時它必須容納並排除切屑,因此,可以說絲錐是在很惡劣的條件下工作的。為了使攻絲順利進行,應事先考慮可能出現的各種問題。如工件材料的性能、選擇什麼的刀具及工具機、選用多高的切削速度、進給量等。

在特殊工件材料上攻絲

工件材料的可加工性是攻絲難易的關鍵。現絲錐生產廠家主要關注的是,發展針對特殊材料加工的絲錐。針對這些材料的性能,改變絲錐切削部分的幾何形狀,特別是它的前角和下凹量(HOOK)─前面的下凹程度。最高加工速度有時受到工具機性能限制。對於較小的絲雄,主軸速度要想達到理想速度[ rpm= (sfm x 3.8)/絲錐直徑] ,可能已經超過了主軸最高轉速。另一方面,用較大的絲錐高速切削,會產生較大的扭矩,可能比工具機提供的馬力還大。套用 700psi的內冷卻工具,切削速度有可能達到250sfm。而在沒有內冷卻設施的工具機上,切削速度只能達150sfm。絲雄不同於大多數金屬切削工具,因為它與

絲錐絲錐
工件孔壁接觸面積非常大,所以冷卻至關重要。如果高速鋼絲錐過熱,則絲錐會折斷、燒損,NORIS公司高性能絲雄的幾何形狀特點,就是有較大的后角和倒錐。”

上述絲錐的幾何形狀,再配以特殊的塗層表面(象TiN、TiCN、CrN或TiAlN),可大大提高絲錐的壽命。這些耐熱的、光滑的塗層,減小了切削力並允許在更高的切削速度下攻絲。實際上,較新的高性能絲錐的開發,極大地促進了工具機主軸速度和功率的提高。

硬質合金絲錐增多

象車削中硬質合金刀具逐漸替代高速鋼刀具一樣,硬質合金絲錐也開始更多地用於螺紋孔加工,與高速鋼相比,硬質合金硬度高、脆性大,用硬質合金絲錐攻絲,存在切屑處理的問題。雖然如此,硬質合金絲錐對於加工鑄鐵和鋁合金材料,其使用效果很好,絲錐的破損形式主要是機械磨損。

由於汽車工業加工大量的鑄鐵與鋁合金零件,因此使用硬質合金絲錐以獲得刀具的長壽命。在加工這些材料的工件時,硬質合金絲錐比高速鋼絲錐壽命更長。在汽車工業中,絲推換刀時間的減少明顯是個重要因素,而硬質合金絲推的長壽命將使換刀時間最小化。用表面塗層的小螺鏇角硬質合金絲錐在矽含量為8%-12%的鋁合金工件上攻絲,其效果很好。用亞微細顆粒(Submicron-grain)硬質合金製作的絲錐,可增加刀具韌性而不降低其硬度,在切削淬硬鋼、塑膠和難加工鎳基合金時效果很好。NORIS公司生產的DL15 Ni系列鎳合金專用絲錐,在一定條件下,可在鎳鉻鐵合金 Inconel 718上連續攻絲200個螺孔以上,而以前必須重磨才能達到。

特點

絲錐通常分單支或成組的。中小規格的通孔螺紋可用單支絲錐一次攻成。當加工盲孔或大尺寸螺孔時常用成組絲錐,即用 2支以上的絲錐依次完成一個螺孔的加工。成組絲錐有等徑和不等徑兩種設計。等徑設計的絲錐,各支僅切削錐長度不同;不等徑設計的絲錐,各支螺紋尺寸均不相同,只有最後一支才具有完整的齒形。

新型結構

為了提高絲錐的切削效率、改善容屑和排屑狀況,減少崩齒和折斷,現代絲錐有多種新型結構。

絲錐絲錐

①螺尖絲錐:切削部分磨有斜槽,形成負的刃傾角(見刀具),切削時切屑向前排出,適於加工通孔。

②螺鏇槽絲錐:容屑槽為螺鏇形,在加工盲孔右鏇螺紋時,絲錐要制出右螺鏇容屑槽,使切屑向前排出,不刮傷螺紋。

③無槽擠壓絲錐:靠擠壓孔壁時金屬的塑性變形形成螺紋,主要用於加工鋁合金、銅等塑性材料,也可加工低碳鋼和不鏽鋼。絲錐前端的擠壓錐部是錐形螺紋。為了減少摩擦、降低擠壓力,絲錐斷面做成多邊形。擠壓絲錐強度高,特別適於加工直徑在6毫米以下的小規格螺孔。

④跳牙絲錐:沿刀齒螺鏇線方向相間磨去一齒,因而增大了切屑厚度,有利於斷屑和排屑,用於加工不鏽鋼等工件。

⑤內容屑絲錐:切屑從絲錐的內孔中排出,用於加工大規格螺孔。

⑥自動收縮絲錐:攻絲完畢後絲錐刀齒能自動向內收縮,以便快速退出。

⑦拉削絲錐:是一把刀齒分布在螺鏇線上的拉刀,常用於加工梯形和方牙螺紋。

⑧硬質合金絲錐:主要用於加工鑄鐵和有色金屬,切削效率和刀具壽命較高。

使用方法

(1)攻絲時,先插入頭錐使絲錐中心線與鑽孔中心線一致。

(2)兩手均勻的鏇轉並略加壓力使絲錐進刀,進刀後不必再加壓力。 (3)每轉動絲錐一次反轉約45°以割斷切屑,以免阻塞。

(4)如果絲錐鏇轉困難時不可增加鏇轉力,否則絲錐會折斷。

挑選方法

螺紋是機械零件連線最常見的方法,而絲錐又是加工內螺紋最常用的工具。正確地選用絲錐加工內螺紋,可以保

絲錐絲錐
證螺紋連線的質量,提高絲錐的使用壽命。

選擇絲錐公差帶

國產機用絲錐都標誌中徑公差帶代號:H1、H2、H3分別表示公差帶相同的位置,但公差值是不同的。手用絲錐的公差帶代號為H4,公差值、螺距及角度誤差比機用絲錐大,材質、熱處理、生產工藝也不如機用絲錐。H4按規定可以不標誌。絲錐中徑公差帶所能加工的內螺紋公差帶等級如下:絲錐公差帶代號 適用內螺紋公差帶等級

H1 4H、5H

H2 5G、6H

H3 6G、7H、7G

H4 6H、7H

有些企業使用進口絲錐,德國製造商常標誌為ISO1 4H、ISO2 6H、ISO3 6G(國際標準ISO1-3與國家標準H1-3是等同的),這樣就把絲錐公差帶代號及可加工的內螺紋公差帶都標上了。

選擇螺紋的制式

常見的普通螺紋有三種制式:公制,英制,統一制(也稱美制)。公制是以毫米為單位,齒形角60度的螺紋。例如:M8X1-6H表示直徑8毫米的公制細牙螺紋,螺距1毫米,6H的內螺紋公差帶。

英制是以英寸為單位,齒形角55度的螺紋。例如:BSW 1/4-20表示直徑1/4英寸,粗牙螺距每英寸20牙,這種螺紋已很少使用。另統一制是以英寸為單位,齒形角60度的螺紋。

直徑小於1/4英寸,常用編號表示,由0號至12號分別表示0.06英寸至1/4英寸的直徑規格。美國主要使用的仍是統一制螺紋。

選擇絲錐的種類

我們經常使用的是:直槽絲錐、螺鏇槽絲錐、螺尖絲錐、擠壓絲錐,其性能各有所長。

直槽絲錐通用性最強,通孔或不通孔、有色金屬或黑色金屬均可加工,價格也最便宜。但是針對性也較差,什

直槽絲錐直槽絲錐
么都可做,什麼都不是做得最好。螺鏇槽絲錐比較適合加工不通孔螺紋,加工時切屑向後排出。由於螺鏇角的緣故,絲錐實際切削前角會隨螺鏇角增大而加大。

經驗告訴我們:加工黑色金屬的,螺鏇角選的小一點,一般在30度左右,保證螺鏇齒的強度。加工有色金屬的,螺鏇角選的大一點,可在45度左右,切削鋒利一些。 螺尖絲錐加工螺紋時切屑向前排出。擠壓絲錐比較適合加工有色金屬。

分類

絲錐分類

1.按驅動不同分:手用絲錐和機用絲錐

2. 按加工方式分:切削絲錐和擠壓絲錐

3. 按被加工螺紋分: 公制粗牙絲錐,公制細牙絲錐,管螺紋絲錐等

4.根據其形狀分為直槽絲錐,螺鏇槽絲錐和螺尖絲錐。

直槽絲錐

它通用性最強,切削錐部分可以有2、4、6牙,短錐用於不通孔,長錐用於通孔。只要底孔足夠深,就應儘量選用切削錐長一些的,這樣分擔切削負荷的齒多一些,使用壽命也長一些。

螺鏇槽絲錐

比較適合加工不通孔螺紋,經驗告訴我們:加工黑色金屬的,螺鏇角選的小一點,一般在30度左右,保證螺鏇齒的強度。加工有色金屬的,螺鏇角選的大一點,可在45度左右,切削鋒利一些。

內容屑絲錐

其顯著特點是在頭部開一個足夠大的容屑槽,採用特殊的設計以達到較高的加工質量。尤其在大螺紋加工方面優勢顯著。廣泛套用在風力發電、汽輪機、造船、礦山石油等行業。

螺尖絲錐

加工螺紋時切屑向前排出,通孔螺紋應優先採用螺尖絲錐。

擠壓絲錐

根據使用方法,常分為手用絲錐、機用絲錐、螺母絲錐(用於在螺母加工工具機上切制螺紋)、板牙絲錐(用於切制和校正板牙螺紋)、管螺紋絲錐和錐形螺紋絲錐。

機用和手用絲錐

是切制普通螺紋的標準絲錐。實際上兩者的結構和工作原理基本相同。

日常維護

1、攻絲時端面孔口要倒角;絲錐要與工件的孔同軸;攻絲開始時應施加軸向壓力,使絲錐切入,切入幾圈之後就不再需要施加軸向力。

2、當絲錐校準部分進人螺孔後,每正轉半圈到一圈就要退回1/4,1/2圈,使切屑碎斷後再往下攻;攻下通孔時,要經常退出絲錐進行排屑。

3、在鋼類工件上攻絲時要加切削液在鑄鐵工件上攻絲時,可加少許煤油;用了頭攻後,再用二攻、三攻時,必須將絲錐鏇入螺孔。

4、套絲時工件端部要倒角,扳牙端面應與工件軸線垂直;套絲開始時要施加軸向壓力,轉動壓力相應的要大一些;當扳牙在工件上切出螺紋時,就不要再加壓力。

5、套絲時為使切屑碎斷,排出及時,應經常的反轉扳牙。

6、工件應牢固地固定在夾、卡具上;當絲錐折斷時,不要用手去觸摸折掉處,用夾鏨或樣沖剔出,斷絲時必須要戴好防護鏡。

情況處理

絲錐折斷

絲錐螺紋底孔加工時,底孔直徑偏小,排屑不好造成切屑堵塞;攻盲孔絲錐螺紋時,鑽孔的深度不夠;攻絲錐螺紋的速度太高過快;攻絲錐螺紋用的絲錐與絲錐螺紋底孔直徑不同軸;絲錐刃磨參數的選擇不合適;被加工件硬度不穩定;絲錐使用時間過長,過度磨損。

正確地選擇絲錐螺紋底孔的直徑;刃磨刃傾角或選用螺鏇槽絲錐;鑽底孔的深度要達到規定的標準;適當降低切削速度,按標準選取;攻絲錐螺紋時校正絲錐與底孔,保證其同軸度符合要求,並且選用浮動攻絲錐螺紋夾頭;增大絲錐前角,縮短切削錐長度;保證工件硬度符合要求,選用保險夾頭;發現絲錐磨損應及時更換。

絲錐崩齒

絲錐前角選擇過大;絲錐每齒切削厚度太大;絲錐的淬火硬度過高;絲錐磨損嚴重。

適當減小絲錐前角;適當增加切削錐的長度;降低硬度並及時更換絲錐。

絲錐磨損過快

攻絲錐螺紋時速度過高;絲錐刃磨參數選擇不合適;切削液選擇不當,使用不充分;工件的材料硬度過高;絲錐刃磨時,產生燒傷現象。

適當降低切削速度;減小絲錐前角,加長切削錐的長度;選用潤滑性好的切削液;對被加工工件進行適當的熱處理;正確的刃磨絲錐。

絲錐螺紋中徑過大

絲錐的中徑精度等級選擇不當;切削液選擇不合理;攻絲錐螺紋的速度過高;絲錐與工件絲錐螺紋底孔同軸度差;絲錐刃磨參數選擇不合適;刃磨絲錐產生毛刺;絲錐切削錐長度過短。

選擇合適精度等級的絲錐中徑;選擇適宜的切削液並適當降低切削速度;攻絲錐螺紋時校正絲錐和絲錐螺紋底孔同軸度;採用浮動夾頭;適當減小前角與切削錐后角;消除刃磨絲錐產生的毛刺,並適當增加切削錐長度。

絲錐螺紋中徑過小

絲錐的中徑精度等級選擇不當;絲錐刃磨參數不合適;絲錐磨損;切削液選擇不合適。選擇適宜精度等級的絲錐中徑;適當加大絲錐前角和切削錐度;更換磨損過大的絲錐;選用潤滑性好的切削液。

絲錐螺紋表面粗糙度大

絲錐刃磨參數不合適;工件的材料硬度過低;絲錐刃磨質量差、切削液選擇不當;攻絲錐螺紋的削速度太高;絲錐磨損大。

適當加大絲錐前角,減小切削錐度;進行熱處理,適當提高工件硬度;保證絲錐前刀面有較低的表面粗糙度值;選擇潤滑性好的切削液;適當降低切削速度;更換已磨損的絲錐。

攻絲事項

(1)工件上螺紋底孔的孔口要倒角,通孔螺紋兩端都倒角。

(2)工件夾位置要正確,儘量使螺紋孔中心線置於水平或豎直位置,使攻絲容易判斷絲錐軸線是否垂直於工件的平面。

(3)在攻絲開始時,要儘量把絲錐放正,然後對絲錐加壓力並轉動絞手,當切入1-2圈時,仔細檢查和校正絲錐的位置。一般切入3-4圈螺紋時,絲錐位置應正確無誤。以後,只須轉動絞手,而不應再對絲錐加壓力,否則螺紋牙形將被損壞。

(4)攻絲時,每扳轉絞手1/2-1圈,就應倒轉約1/2圈,使切屑碎斷後容易排出,並可減少切削刃因粘屑而使絲錐軋住現象。

(5)攻不通的螺孔時,要經常退出絲錐,排除孔中的切屑。

(6)攻塑性材料的螺孔時,要加潤滑冷卻液。對於鋼料,一般用機油或濃度較大的乳化液要求較高的可用菜油或二硫化鉬等。對於不鏽鋼,可用30號機油或硫化油。

(7)攻絲過程中換用後一支絲錐時,要用手先鏇入已攻出的螺紋中,至不能再鏇進時,然後用絞手扳轉。在末錐攻完退出時,也要避免快速轉動絞手,最好用手鏇出,以保證已攻好的螺紋質量不受影響。

(8)機攻時,絲錐與螺孔要保持同軸性。

(9)機攻時,絲錐的校準部分不能全部出頭,否則在反車退出絲錐時會產生亂牙。

氧化處理

氧化處理就是把高速鋼絲維放入500-550℃的水蒸氣中,使其表面形成Fe3O4被膜的一種表面處理方法。氧化處理法也叫高壓蒸氣處理法。

鐵的氧化物有FeO、Fe2O3、Fe3O4三種,其中FeO只能在570℃以上才能生成,所以它在高速鋼絲錐的表面處理層中不存在,絲錐表層中有Fe3O4(黑鐵)和Fe2O3(紅鐵)兩種,而後者對絲錐的切削性沒有益處,經過高質量地表面處理後,絲錐的處理層為Fe3O4被膜,裝面美觀,呈藍黑色,表層厚度為1-3um。

1.氧化特點

氧化處理之所以能提高絲錐的性能是因為表面層為多孔質,對冷卻液吸附性好,能起到減小磨擦的作用。同時,能防止絲錐與被切削材料間的粘結。此外還除去了製作絲錐時殘留在其表面的磨削應力。

但需注意的是,氧化處理所生成的被膜並不能提高絲錐表面層的硬度,即,被膜本身並沒有耐磨性。

2.適用範圍

經氧化處理的絲錐對不鏽鋼、鑄鋼、碳素鋼、鎳鋼、鉻鋼等易產生粘結的被切削材料效果很好,幾乎可適用於所有鋼件的加工。

但應注意的是氧化處理對鋁合金,壓鑄鋁合金,黃銅等非金屬類材料並沒有特別好的效果,甚至有可能降低絲錐的切削性能。

氧化處理廣泛用於各種類型的絲錐(請參看NORIS絲錐介紹)。

3.切削性能

當用刃傾角絲錐加工易產生粘結的不鏽鋼(奧氏體系)工件時,氧化處理能提高的絲錐壽命10倍以上。這點從NORIS通用絲錐加工碳素鋼的實驗例中也可看出,氧化處理顯著地提高了絲錐壽命。

絲錐種類

1.螺鏇槽絲錐

螺鏇槽絲錐比較適合加工不通孔螺紋(也叫盲孔),加工時切屑向上排出。由於螺鏇角的緣故,絲錐實際切削前角會隨螺鏇角增大而加大。經驗告訴我們:加工黑色金屬的,螺鏇角選的小一點,一般在30度左右,保證螺鏇齒的強度,利於延長絲錐壽命。加工有色金屬比如銅鋁鎂鋅等螺鏇角選的大一點,可在45度左右,切削鋒利一些,利於排屑。

2.先端絲錐

先端絲錐加工螺紋時切屑向下直接排出,它的芯部尺寸設計比較大,強度較好,可承受較大的切削力。加工有色金屬、不鏽鋼、黑色金屬效果都很好,通孔螺紋應優先採用先端絲錐。
