筒體結構

筒體結構,是指由一個或多個筒體作承重結構的高層建築體系,適用於層數較多的高層建築。在側向風荷載的作用下,其受力類似剛性的箱型截面的懸臂樑,迎風面將受拉,而背風面將受壓。筒體結構可分為框筒體系、筒中筒體系、桁架筒體系、成束筒體系等。 筒體結構是由框架-剪力牆結構與全剪力牆結構綜合演變和發展而來。筒體結構是將剪力牆或密柱框架集中到房屋的內部和外圍而形成的空間封閉式的筒體。其特點是剪力牆集中而獲得較大的自由分割空間,多用於寫字樓建築。

筒體結構

特點

主要抗側力,四周的剪力牆圍成豎向薄壁筒和柱框架組成豎向箱形截面的框筒,形成整體,整體作用抗荷。

由密柱高梁空間框架或空間剪力牆所組成,在水平荷載作用下起整體空間作用的抗側力構件稱為筒體(由密柱框架組成的筒體稱為框筒;由剪力牆組成的筒體稱為薄壁筒)。由一個或數個筒體作為主要抗側力構件而形成的結構稱為筒體結構,它適用於平面或豎向布置繁雜、水平荷載大的高層建築。

分類

筒體結構分框架-核心筒、框筒、筒中筒、束筒四種結構。

框架-核心筒結構

由核心筒與外圍的稀柱框架組成的高層建築結構。南京玄武飯店即採用這種結構。

框筒結構

外圍為密柱框筒,內部為普通框架柱組成的結構。

筒中筒結構

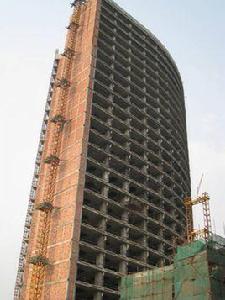

筒體結構建築 筒體結構建築

由核心筒與外圍框筒組成的高層建築結構。曾經世界上層數最多的紐約世界貿易中心 (110層,高412米,(見彩圖[帝國大廈,1931年建成,保持高度紀錄(378米,102層)達40年,綜合地代表20世紀30年代][建築科學技術的水平,位於美國紐約市])即採用這種結構。中國的深圳國際貿易中心(52層,高160米,平面如圖2a[筒中筒結構],(見彩圖[深圳國際貿易中心滑升模板施工])和按地震烈度9度設防的北京中央彩色電視中心(24層,高107米,平面如圖2b[筒中筒結構])也採用了這種結構。在有些工程中還採用了三重筒、四重筒結構。

束筒結構

由若干個筒體並列連線為整體的結構(圖3[束筒結構])。目前世界上最高的芝加哥西爾斯大廈採用了9個30×30米的框筒集束而成。

計算要點

筒體結構布置複雜,空間作用顯著。對稱筒體結構可等效為平面框架進行近似分析;有時也可以將框筒或筒中筒結構等效為連續的實體筒而用彈性力學方法,有限條法或有限元法進行分析。精確的計算方法是採用空間分析方法,用大型電子計算機求解。這時,梁、柱作為空間桿件,節點有6個自由度;牆作為薄壁空間桿件,節點有7個自由度;採用樓板無限剛性假定消去一部分自由度後,建立位移法方程求出位移,計算桿件內力。其計算程式比較複雜 。

正文

筒體結構 筒體結構

由密柱高梁空間框架或空間剪力牆所組成,在水平荷載作用下起整體空間作用的抗側力構件稱為筒體(由密柱框架組成的筒體稱為框筒;

分類 筒體結構分筒體-框架、框筒、筒中筒、束筒四種結構。

筒體-框架結構  中心為抗剪薄壁筒,外圍為普通框架所組成的結構(圖1)。南京玄武飯店即採用這種結構。筒體結構

框筒結構  外圍為密柱框筒,內部為普通框架柱組成的結構。

筒體結構(圖2) 筒體結構(圖2)

筒中筒結構  中央為薄壁筒,外圍為框筒組成的結構。 目前世界上層數最多的紐約世界貿易中心(110層,高412米,(見彩圖)即採用這種結構。中國目前最高的深圳國際貿易中心(52層,高160米,平面如圖2a,(見彩圖)和按地震烈度9度設防的北京中央彩色電視中心(24層,高107米,平面如圖2b)也採用了這種結構。在有些工程中還採用了三重筒、四重筒結構。  束筒結構  由若干個筒體並列連線為整體的結構。
