簡介
濕式球磨機是物料被破碎之後，再進行粉碎的關鍵設備。球磨機廣泛套用於水泥，矽酸鹽製品，新型建築材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行乾式或濕式粉磨。球磨機結構特點球磨機為主. 球磨機是物料被破碎之後，再進行粉碎的關鍵設 備。球磨機廣泛套用於水泥，矽酸鹽製品，新型建築材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行乾式或濕式粉磨。

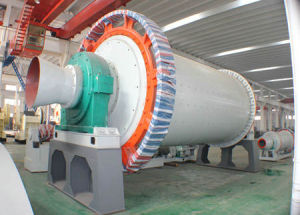

（圖）濕式球磨機球磨機結構特點
球磨機由給料部、出料部、迴轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸採用鑄鋼件，內襯可拆換，迴轉大齒輪採用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。

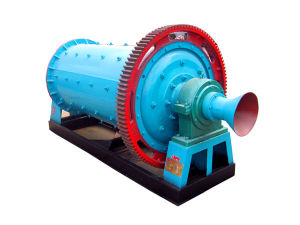

濕式球磨機濕式球磨機的結構組成
球磨機主要由以下幾部分組成：
1．聯合進料器，供進料用。
2．筒體部分，筒體上開有人孔供檢修和更換筒內襯板時用。
3．排料部分。供球磨機排出合格產品用。
4．主軸承部分。
5．傳動部分。
工作原理
濕式球磨機為臥式筒形鏇轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺鏇均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度後落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨後，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
註：
根據物料及排礦方式，可選擇乾式球磨機和濕式格子型球磨機。
球磨機的安裝
安裝前的裝備
球磨機應安裝在牢固的混凝土基礎上。球磨機的基礎設計和施工請參看球磨機總裝圖和基礎圖。為了保證使用過程中球磨機各部件的位置精度不發生大的變化，球磨機的基礎應採用整塊式結構。
混凝土基礎耐壓強度達到75%以上後即可在上面安裝球磨機。在安裝之前應對基礎的質量進行檢驗，要求混凝土沒有影響強度的缺陷，予留孔的數量和位置符合要求，予留孔內無雜物和積水、無油污。採用“地線法”進行安裝作業時，在基礎上表面應予埋“中心標板”。安裝前基礎上畫出所有中心線並在“中心標板”上作出醒目的沖點標記，作為安裝時的中線基準。
吊裝之前應對球磨機分部位全面進行驗收，發現問題及時處理。
1．主軸承部分的具體要求參看主軸部件裝配圖。
2．筒體部分參看迴轉部分裝配圖。
3．傳動部分參看傳動部分裝配圖。
4．整體相對位置參看總裝圖。
主機的安裝
磨機主機的軸線應呈水平，在兩端的中空軸大法蘭上頂處測量，高度應一致，有誤差時允許時料端高於出料端1mm。在兩端中空軸座壓蓋處看，中空軸與軸承壓蓋周圍的縫隙應基本一致，並且內外壓蓋處都應是縫隙基本一致。傳動部分的安裝
在主機調整好水平以後，方可進行傳動部分的安裝。首先檢查傳動部分組裝的質量情況，主要是檢查小齒輪軸與減速機低速軸的同心情況、檢查減速機高速軸與電機軸的同心情況，並進行必要的調整和緊固。
以主機大齒輪為基準，安裝和調整傳動部分。使小齒輪的齒寬比大齒輪的齒面兩邊寬餘出均勻一致。使小齒輪的齒面與大齒輪的齒面平等，齒側間隙按最小處留0.25mm（約硬盒香菸包裝紙一層）。從大小齒輪的接觸痕跡看，接觸痕跡應占全長的60%以上，接觸痕跡的高度占到全高的40%左右。
如果接觸痕跡偏向齒面寬度的一端，即表明齒面不平行。如果傳動大齒輪一周有擠死的情況，說明齒輪間隙太小了，應使小齒輪離開大齒輪一點。
常見故障
軸承發熱，檢查是否缺油。主機軸承和小齒輪軸軸承加黃油潤滑，減速機加機油潤滑。如果不缺油，檢查各部分的同心度，分別檢查主機和傳動部分。大軸承座與中空軸不同心，造成傳動軸與軸承壓蓋摩擦生熱。減速機與小齒輪軸不同心、減速機與電機不同心，都會造成軸承超負荷運轉而發熱。當中空軸與大軸承座不同心嚴重時，會造成起動困難、運轉時費動力、電機發熱等現象。所以安裝時保證各部分的同心度非常重要。
技術參數
型號規格 | 筒體轉速 （r/min） | 裝球量 （t） | 給料粒度 （mm） | 出料粒度 （mm） | 產量 （t/h） | 功率 （kw） | 機重 （t） |
Ф900×1800 | 38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 3.6 |
Ф900×3000 | 38 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 4.6 |
Ф1200×2400 | 32 | 3.8 | ≤25 | 0.075-0.6 | 1.5-4.8 | 45 | 12.5 |
Ф1200×3000 | 32 | 5 | ≤25 | 0.074-0.4 | 1.6-5 | 45 | 12.8 |
Ф1200×4500 | 32 | 7 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 13.8 |
Ф1500×3000 | 27 | 8 | ≤25 | 0.074-0.4 | 2-5 | 90 | 17 |
Ф1500×4500 | 27 | 14 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
Ф1500×5700 | 27 | 15 | ≤25 | 0.074-0.4 | 3.5-8 | 132 | 24.7 |
Ф1830×3000 | 24 | 11 | ≤25 | 0.074-0.4 | 4-10 | 180 | 28 |
Ф1830×6400 | 24 | 23 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 34 |
Ф1830×7000 | 24 | 25 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 36 |
Ф2200×5500 | 21 | 30 | ≤25 | 0.074-0.4 | 10-22 | 370 | 48.5 |
Ф2200×6500 | 21 | 31 | ≤25 | 0.074-0.4 | 14-26 | 380 | 52.8 |
Ф2200×7500 | 21 | 33 | ≤25 | 0.074-0.4 | 16-29 | 475 | 56 |
