溫度分布

溫度分布，在給定時刻的空間某區域內溫度隨空間位置的變化。這是熱量傳遞研究中要解決的主要問題之一。在換熱器、反應器等化工設備中，由於兩流體存在溫差，或因反應具有熱效應，因而形成溫度分布。

溫度分布

正文

熱量僅以熱傳導方式傳遞時，溫度分布可由熱傳導方程解出，通常採用數值解方法。熱量以對流傳熱方式傳遞時，若已知速度分布，則溫度分布可通過能量方程求得。此外，溫度分布也可由實驗測得。
溫度分布一般可用解析法或圖示法表述：①解析法。用某種函式表述在給定時刻溫度與空間位置的關係。例如，定態固定床反應器簡化為有均勻內熱源的圓柱體後，熱傳導時的徑向溫度分布可用下式表述：

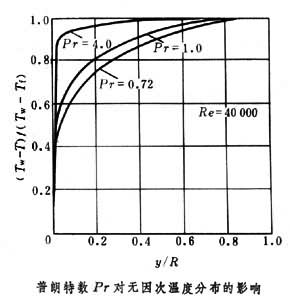

式中T和Tw分別為床層中任意點和壁面處的溫度；r為任意點離軸線的距離；R 為圓柱體的半徑；qi為內熱源的發熱率；λ 為固定床的有效熱導率。②圖示法。用線圖表示溫度或其相對值〔(Tw-T)/(Tw-Tf),Tf為管中心溫度〕與空間位置（y/R,y為離開管壁的距離，R為管道半徑）的關係（見圖），此圖表示在一定雷諾數Re條件下，普朗特數Hr對對流傳熱時圓管內無因次溫度分布的影響。

溫度分布

溫度分布用於確定合理的工藝條件，例如根據催化劑床層中的最高溫度點確定反應條件。此外，還可用於計算熱量通量、傳熱分係數等。
