氣體分析儀
頂空氣體分析儀用於密封包裝袋、瓶、罐等包裝件內氧氣、二氧化碳氣體含量、混合比例的測定；適合在生產線、倉庫、實驗室內等場合快速準確地對包裝件內的氣體組分含量與比例做出評價，從而指導生產，保證產品貨架期得以實現。正文
測量氣體成分的流程分析儀表。在很多生產過程中，特別是在存在化學反應的生產過程中，僅僅根據溫度、壓力、流量等物理參數進行自動控制常常是不夠的。例如，在合成氨生產中，僅控制合成塔的溫度、壓力、流量並不能保證最高的合成率，必須同時分析進氣的化學成分，控制氫氣和氮氣的最佳比例，才能獲得較高的生產率。又如在鍋爐的燃燒控制中除需控制燃料與助燃空氣的比例外，還必須線上分析煙道的化學成分，據此改變助燃空氣的供給量，使爐子獲得最高的熱效率。此外，在排出有害氣體的工廠中，也必須採用氣體分析儀對有害氣體進行連續監視，以防止危害工人健康或污染環境或引起爆炸等惡性事故。由於被分析氣體的千差萬別和分析原理的多種多樣，氣體分析儀的種類繁多。常用的有熱導式氣體分析儀、電化學式氣體分析儀和紅外線吸收式分析儀等。熱導式氣體分析儀 一種物理類的氣體分析儀表。它根據不同氣體具有不同熱傳導能力的原理，通過測定混合氣體導熱係數來推算其中某些組分的含量。這種分析儀表簡單可靠,適用的氣體種類較多,是一種基本的分析儀表。但直接測量氣體的導熱係數比較困難，所以實際上常把氣體導熱係數的變化轉換為電阻的變化，再用電橋來測定。熱導式氣體分析儀的熱敏元件主要有半導體敏感元件和金屬電阻絲兩類。半導體敏感元件體積小、熱慣性小，電阻溫度係數大,所以靈敏度高,時間滯後小。在鉑線圈上燒結珠形金屬氧化物作為敏感元件，再在內電阻、發熱量均相等的同樣鉑線圈上繞結對氣體無反應的材料作為補償用元件(圖1)。這兩種元件作為兩臂構成電橋電路，即是測量迴路。半導體金屬氧化物敏感元件吸附被測氣體時，電導率和熱導率即發生變化，元件的散熱狀態也隨之變化。元件溫度變化使鉑線圈的電阻變化，電橋遂有一不平衡電壓輸出，據此可檢測氣體的濃度。熱導式氣體分析儀的套用範圍很廣，除通常用來分析氫氣、氨氣、二氧化碳、二氧化硫和低濃度可燃性氣體含量外，還可作為色譜分析儀中的檢測器用以分析其他成分。
氣體分析儀
氣體分析儀
氣體分析儀紅外線吸收式分析儀

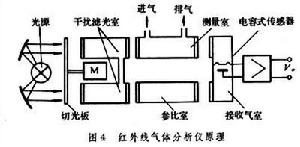

根據不同組分氣體對不同波長的紅外線具有選擇性吸收的特性而工作的分析儀表。測量這種吸收光譜可判別出氣體的種類；測量吸收強度可確定被測氣體的濃度。紅外線分析儀的使用範圍寬，不僅可分析氣體成分，也可分析溶液成分，且靈敏度較高，反應迅速,能線上連續指示,也可組成調節系統。工業上常用的紅外線氣體分析儀（圖4）的檢測部分由兩個並列的結構相同的光學系統組成。一個是測量室，一個是參比室。兩室通過切光板以一定周期同時或交替開閉光路。在測量室中導入被測氣體後，具有被測氣體特有波長的光被吸收，從而使透過測量室這一光路而進入紅外線接收氣室的光通量減少。氣體濃度越高，進入到紅外線接收氣室的光通量就越少；而透過參比室的光通量是一定的，進入到紅外線接收氣室的光通量也一定。因此，被測氣體濃度越高，透過測量室和參比室的光通量差值就越大。這個光通量差值是以一定周期振動的振幅投射到紅外線接收氣室的。接收氣室用幾微米厚的金屬薄膜分隔為兩半部，室內封有濃度較大的被測組分氣體，在吸收波長範圍內能將射入的紅外線全部吸收，從而使脈動的光通量變為溫度的周期變化，再可根據氣態方程使溫度的變化轉換為壓力的變化，然後用電容式感測器來檢測，經過放大處理後指示出被測氣體濃度。除用電容式感測器外，也可用直接檢測紅外線的量子式紅外線感測器，並採用紅外干涉濾光片進行波長選擇和配以可調雷射器作光源，形成一種嶄新的全固體式紅外氣體分析儀。這種分析儀只用一個光源、一個測量室、一個紅外線感測器就能完成氣體濃度的測量。此外，若採用裝有多個不同波長的濾光碟，則能同時分別測定多組分氣體中的各種氣體的濃度。 與紅外線分析儀原理相似的還有紫外線分析儀、光電比色分析儀等，在工業上也用得較多。
參考書目
劉元揚、劉德溥主編：《自動檢測和過程控制》，冶金工業出版社，北京，1980。
