比利時FN公司MINIMI“米尼米”機槍

比利時FN公司MINIMI“米尼米”機槍

“米尼米”(MINIMI)機槍是FN公司於70年代開始研製的機槍。繼承FN槍械的一貫風格,米尼米質量輕、體積小、結構緊湊、操作方便。已經作為M60的接班人被美軍大量裝備特種部隊,另外在比利時、加拿大、義大利和澳大利亞等很多國家都非常受歡迎。

概要

(圖)FN米尼米機槍FN米尼米機槍

米尼米”(MINIMI)機槍是FN公司於70年代開始研製的機槍,是FN公司開發的第二種5.56mm NATO口徑的輕武器,第一次公開露面是在1974年。

1982年2月1日,美軍決定採用MINIMI(試驗編號XM249)作為陸軍班用自動武器(Squad Automatic Weapon,簡稱SAW)型號,正式定名為M249 SAW,首先配發給美國陸軍和海軍陸戰隊的步兵作戰分隊。

基本介紹

中國海軍陸戰隊士兵體驗泰軍中國海軍陸戰隊士兵體驗泰軍"米尼米"機槍

米尼米機槍為導氣式自動武器,槍機迴轉式閉鎖機構,彈鏈供彈機構是 MAG機槍供彈機構的縮小型。既可用彈鏈供彈,又可用美國柯爾特AR15或M16步槍的彈匣供彈。其供彈方式有3種:下垂式彈鏈供彈、彈鏈箱供彈及彈匣供彈,這在當今的機槍中是獨一無二的。

在機匣左側的輸彈導板下方帶有彈匣槽,但在隨後為美國海軍特種部隊提供的米尼米SPW(“Special Purpose Weapon”的縮寫,意為“特種用途武器”)、Mk46 MOD0和Mk 48 MOD0上又取消了彈匣槽,即取消了彈匣供彈方式。 米尼米機槍的理論射速為750~1000發/分,其戰鬥射速與彈藥種類、受污程度以及氣體調節器的位置有關,其氣體調節器有兩個位置:正常位置和應急位置。

手柄處於“N”位置時為正常狀態,射速約750發/分;當污物過多或希望射速為1 000發/分時,將手柄扳向右側最大氣量位置。發射機構只能連發,沒有單發裝置。與MAG機槍相似,內膛鍍鉻的槍管上帶有提把,能在數秒內很方便地卸下並更換槍管。覘孔式瞄準裝置的射程裝定範圍為300~1000m,分劃間距為100m。

各種型號的米尼米機槍,如標準型、傘兵型和車載型(無托型)等,均可選配液壓後坐緩衝器,這時理論射速為750~800發/分。車載型米尼米機槍的機匣上帶有連線座,可安裝在車載槍架、美M122三腳架和FN公司生產的360°三腳架上。

具體參數

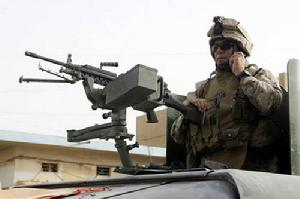

(圖)米尼米機槍米尼米機槍
全長(槍托伸出/縮入) 1040 mm 893 / 736 mm 793 mm
槍管長 466 mm 347 mm 466 mm
空槍重 7.5 kg 5.7 kg 5.3 kg
槍管重 1.6 kg 1.47 kg 1.6 kg
初速 925m/s 866m/s 925m/s
膛線 6條,右旋,纏距178mm
瞄準基線 495 mm -
理論射速 700 ~ 1000 RPM
攜彈方式 30發彈匣、彈鏈、200發彈 鏈箱
有效射程 1000 m

設計思路

(圖)米尼米機槍米尼米機槍

MINIMI機槍是作為一種輕型火力支援武器而設計的,該槍在研製過程中參考了MAG通用機槍和CAL自動步槍的結構,事實上其原型槍T9型就像MAG的縮小型。

後來的 1977型的Minimi機槍與早期的T9型相比作了如下改進:減輕重量,採用鋼板衝壓機匣和金屬槍托、兩腳架、槍管更換裝置、表尺照門等也都有所改動,特別引人注目的是採用了新研製的兩用供彈機。

兩用供彈機作為槍的一個完整部件固定於槍上,既可用彈鏈供彈,又可使用美國M16步槍的彈匣供彈,而無須更換供彈機部件。

歷史發展

(圖)米尼米機槍米尼米機槍

1977年,北約開始進行下一代輕武器選型試驗,比利時FN公司拿出SS109槍彈以及FNC 5.56mm突擊步槍和米尼米5.56mm輕機槍作為步兵班的一整套理想火力系統參加選型試驗。 1980年10月,SS109槍彈被選為北約制式小口徑槍彈。

1982年2月,美軍決定採用Minimi(試驗編號XM249)作為SAW型號,正式定名為M249 SAW,首先配發給美國陸軍和海軍陸戰隊的步兵作戰分隊。時至今日,米尼米機槍已出現了SPW(特種用途武器)、Mk46 MOD0、Mk48 MOD0等多種版本。FN公司根據為美軍特種部隊研製Mk48的經驗,在2006年初公開了類似於Mk48 Mod0、採用7.62 NATO口徑的Minimi輕機槍。這樣的槍型比起輕量化的FN MAG要輕,能滿足特種部隊對輕型中口徑機槍的需要。兩種口徑的輕機槍的大部分部件通用,如槍托、握把、腳架、護木和導軌等,但機匣不能互換。Minimi 7.62採用中型槍管,即比Minimi 5.56稍長而比FN MAG的短。槍重比Minimi 5.56重了約1公斤。
當FN公司在1970年代初開始米尼米機槍的研製工作。比利時SS109/M855(5.56×45mm)槍彈以無可辯駁的優勢通過了北約1977~1979年的彈藥選型試驗。之後,北約制定標準化,將該彈定為制式彈藥。那時HK公司正忙於研製小口徑無殼彈以及基於該彈的G11無殼彈槍,而大多數國家還在猶豫,是否淘汰所列裝的7.62mm口徑步槍。就通用機槍而言,大多數陸軍希望繼續保持威力較大的7.62mm 口徑,如比利時1958年定型的FN MAG通用機槍,以及德國MG42通用機槍演變而來的MG3通用機槍。 FN公司的設計人員最初是按使用7.62×51mm槍彈來設計米尼米輕機槍的。之後,FN公司用FN CAL 5.56mm自動步槍代替戰後的FN FAL 7.62mm自動步槍,米尼米輕機槍的口徑變化也是如此。

(圖)米尼米機槍米尼米機槍
米尼米機槍出現的時機恰到好處,正好可以作為競爭者參加美軍一個投資巨大的項目,該項目旨在研製一種班用自動武器(Squad Automatic Weapon,簡稱SAW),即一種給步兵班提供火力支援的輕型自動武器。SAW計畫的管理者提出從口徑的選擇上來達到要求,最初曾考慮使用一種彈頭質量為6.89g的6×45mm槍彈。項目的任務書於1972年發布,提供樣槍的公司有柯爾特公司、馬瑞蒙特公司、HK公司和福特公司阿伯丁試驗場的試驗部門在M16的基礎上,特製了一挺帶重槍管和彈鏈供彈的變型槍,各種參選武器均和它進行對比試驗。FN 公司的樣槍於1974年底最後參加試驗,其試驗編號為XM249。 XM249在選型試驗中占盡優勢,因而兩年之後,SAW計畫的管理者放棄了除5.56mm和7.62mm之外第三種彈藥的想法,僅偏愛一種彈頭質量為4g的硬質鋼心槍彈,即比利時SS109槍彈,希望能成為北約的標準彈。比利時的輕機槍最終通過了部隊試驗。1982年2月1日,美軍正式將該槍選為新的輕機槍,並定名為M249 SAW。
米尼米輕機槍被美軍採納後,很快就得到了其他國家的訂單,如比利時、荷蘭加拿大以色列澳大利亞法國。為了滿足美軍的需求,FN公司位於美國南卡羅萊納州哥倫比亞的子公司也投入生產。現在加拿大和澳大利亞也獲得了該槍生產許可權。英國軍方在其SA-80系列中的班用自動武器長期而無成效的試驗之後,終於在1990年代初期購買了第一挺米尼米輕機槍。阿富汗戰爭前夕,英國大量採購米尼米輕機槍,每個步兵班裝備2挺。

優良性能

(圖)米尼米機槍米尼米機槍

米尼米輕機槍之所以能夠裝備美國部隊,有其重要的內在原因。當時,美軍裝備的機槍是M60 7.62mm機槍,其空槍質量為10.5kg,帶有兩腳架和活塞筒的槍管質量為3.75 kg,帶200發7.62×51mm槍彈的彈鏈總質量為5.45 kg。

按照美軍1976年的要求,帶有200發彈鏈的5.56mm機槍不應超過9.5 kg。FN公司的首輪米尼米樣槍還低於此標準0.68 kg。 米尼米的最終試驗樣槍質量僅為6.83 kg,全槍長為1040mm,可更換的槍管質量為1.6 kg。採用新的液壓氣動緩衝器後,全槍質量增加0.12 kg,200發的彈鏈使總質量增加2.75 kg,整個米尼米武器系統質量不到10 kg,處於美軍的理想指標之內。

在可靠性試驗中,該槍表現良好,即在不同的惡劣氣候條件下,米尼米機槍以不同的射速在5分鐘內發射了700 發槍彈(在2分鐘內以射速200發/分進行射擊,再在3分鐘內以射速100發/分進行射擊),全過程無任何技術故障。在選型時進行的試驗場試驗和部隊試驗中,FN公司的29支樣槍共發射了50餘萬發槍彈。儘管機匣的壽命定為5萬發,但仍有些試驗樣槍,超過這一界限後繼續射擊,沒有出現任何技術故障。
Minimi為導氣式自動武器,開膛待擊的方式可以使槍膛迅速散熱,防止槍彈自燃。導氣箍上有一個旋轉式氣體調節器,是在MAG機槍的氣體調節器的基礎上發展而成的,有三個位置可調:一個為正常使用,可以限制射速,以免彈藥消耗量過大;一個位置為在複雜氣象條件下使用,通過加大導氣管內的氣流量,減少故障率,但射速會增高;另一個位置是發射槍榴彈時用的。用眼睛或用手摸均可以很容易地識別這些位置,即便在槍管灼熱的情況下也可用手去調整。槍管靠凸輪定位,更換槍管很方便,用一隻手捏住提把即可裝卸槍管。緩衝器和復進簧串聯,並對準復進簧的後端。

槍上裝有擊針保險和手動保險。自動機是FN公司新設計的,開、閉鎖動作由機框定型槽通過槍機導柱帶動槍機迴轉而完成。由於槍機閉鎖於槍管節套中,故可減小作用於機匣上的力。機框直接連線在活塞桿上,兩者十起運動。機匣內側的兩根機框導軌起確保機框和槍管對正的作用。槍彈擊發後,在火藥氣體壓力作用下,活塞—機框后座,而槍機則要等到機框上的開鎖斜面開始起作用之後方能運動。在此期間,膛壓逐漸下降。當機框開鎖斜面開始帶動槍機開鎖時,膛壓幾乎與大氣壓相等,故彈殼不會因此緊貼於彈膛壁上。抽殼動作在槍機迴轉開鎖完成之後才開始進行。

分類

(圖)米尼米機槍米尼米機槍

Minimi機槍共有3種類型,標準型(長槍管)、傘兵型(短槍管)和車載型。標準型配備固定槍托,也可配備上傘兵型的摺疊槍托,通常配備兩腳架,兩腳架拉開後可支於地面或支架上射擊,摺疊後可肩射,兩腳架摺疊起來後起前托的作用,也可配用一種重量約6kg的輕型三腳架,水平射界達360°。

車載型取消氣孔調節功能和兩腳架,並安裝電控擊發裝置,可作為裝甲車輛炮塔的並列武器或裝在封閉的航空武器掛艙中使用。當採用彈鏈供彈時,為方便攜帶(尤其是衝鋒時),FN公司設計了一種既是供彈具也是存放槍彈的盒形彈箱,彈箱配用美國M12型可散彈鏈,可裝200發槍彈。取下彈箱左側蓋板,可以將彈鏈裝入彈箱內。

將彈箱夾在機槍的供彈機下方,就成為槍整體的一個部分。後來又為美軍設計了一種軟式的彈袋,有100發和200發兩種容量。由於彈箱是用塑膠整體壓鑄而成,成本低廉,堅實耐用。幾個彈箱可堆放在一個手架上,以便於運輸。
