智慧型網(IN)是在通信網上快速、經濟、方便、有效地生成和提供智慧型業務的網路體系結構。它是在原有通信網路的基礎上為用戶提供新業務而設定的附加網路結構,它的最大特點是將網路的交換功能與控制功能分開。由於在原有通信網路中採用智慧型網技術可向用戶提供業務特性強、功能全面、靈活多變的移動新業務,具有很大市場需求,因此,智慧型網已逐步成為現代通信提供新業務的首選解決方案。智慧型網的目標是為所有通信網路提供滿足用戶需要的新業務,包括PSTN、ISDN、PLMN、Internet等,智慧型化是通信網路的發展方向。

基本信息

智慧型網(IN)是在通信網上快速、經濟、方便、有效地生成和提供智慧型業務的網路體系結構。它是在原有通信網路的基礎上為用戶提供新業務而設定的附加網路結構,它的最大特點是將網路的交換功能與控制功能分開。由於在原有通信網路中採用智慧型網技術可向用戶提供業務特性強、功能全面、靈活多變的移動新業務,具有很大市場需求,因此,智慧型網已逐步成為現代通信提供新業務的首選解決方案。智慧型網的目標是為所有通信網路提供滿足用戶需要的新業務,包括PSTN、ISDN、PLMN、Internet等,智慧型化是通信網路的發展方向。

智慧型網概述

程控交換機節點、7號信令網及業務控制計算機構成的電話網。智慧型網是在現有電話網的基礎上發展而來的,是指帶有智慧型的電話網或綜合業務數字網。它的網路智慧型配置於分布在全網中的若干個業務控制點中的計算機上,而由軟體實現網路智慧型的控制,以提供更為靈活的智慧型控制功能。智慧型網在增加新業務時不用改造端局和交換機,而由電信公司人員甚至用戶自己修改軟體就能達到隨時提供新業務的目的。

智慧型網(INIntelligentNetwork)是在原有通信網路的基礎上設定的一種附加網路,其目的是在多廠商環境下快速引入新業務。象以下的業務就是智慧型業務:

縮位撥號、熱線電話、外出後暫停、免打擾、追查惡意呼叫、呼叫跟蹤、語音信箱。

這些智慧型業務也可以在交換中心實現,但由於大多交換中心原先並未提供智慧型業務或只提供了一小部份,而要實現智慧型業務就要升級交換中心的軟體,或甚至要升級硬體。而且智慧型業務主要是網路範圍的業務,一般不會局限在一個交換中心或一個本地網範圍之內,這樣升級就涉及到網內所有的交換中心。要升級那么多交換中心肯定需要一段很長的時間,更不用說這種升級要投入大量的人力和物力了。

正是以上這些原因導致了智慧型網的產生,智慧型網的主要特點就是將交換與業務控制分離,即交換中心只完成基本的接續功能,而在電信網中另設一些新的功能節點,由這些功能節點協同原來的交換中心共同來完成智慧型業務。

智慧型網的優勢

在智慧型網中,智慧型業務主要由位於交換中心之外的獨立業務點來完成。
業務請求通過SS7網路被傳送到這些業務點(SCP)。
業務的創建和管理只由這些業務點來完成。
由於只要做一個業務點的開發工作,就可以為全網提供這些業務,所以開發周期會比較短。
業務的創建是和交換中心系統提供商無關的。

智慧型網結構

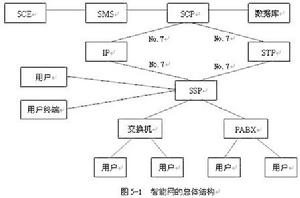

智慧型網由業務交換點(SSP)、業務控制點(SCP)、信令轉接點(STP)、智慧型外設(IP)、業務管理系統(SMS)和業務生成環
(圖)智慧型網智慧型網
境(SCE)等組成,智慧型網的總體結構如圖所示。

業務交換點(SSP)具有呼叫處理功能和業務交換功能。呼叫處理功能接收用戶呼叫;業務交換功能接收、識別智慧型業務呼叫,並向SCP報告,接收SCP發來的控制命令。SSP一般以原有的數字程控交換機為基礎,升級軟體,增加必要的硬體以及NO.7信令網的接口。目前我國智慧型網採用的SSP一般內置IP, SSP通常包括業務交換功能(SSF)和呼叫控制功能(CCF),還可以含有一些可選功能,如專用資源功能(SRF)、業務控制功能(SCF)、業務數據功能(SDF)等。

業務控制點(SCP)是智慧型網的核心。它存儲用戶數據和業務邏輯,主要功能是接收SSP送來的查詢信息,並查詢資料庫,進行各種解碼。它根據SSP送來的呼叫事件啟動不同的業務邏輯,根據業務邏輯向相應的SSP發出呼叫控制指令,從而實現各種各樣的智慧型呼叫。SCP一般由大、中型計算機和大型實時高速資料庫構成,要求具有高度的可靠性,雙備份配置。若資料庫作為獨立節點設定,則稱為業務數據點(SDP)。目前我國智慧型網採用的SCP一般內置SDP,一個SCP含有業務控制功能(SCF)和業務數據功能(SDF)。

(圖)智慧型網智慧型網

信令轉接點(STP)實際上是NO.7信令網的組成部分。在智慧型網中,STP雙備份配置,用於溝通SSP與SCP之間的信令聯繫,其功能是轉接NO.7信令。

智慧型外設(IP)是協助完成智慧型業務的特殊資源,通常具有各種語音功能,如語聲合成、播放錄音通知、進行語音識別等。IP可以是一個獨立的物理設備,也可以是SSP的一部分。它接受SCP的控制,執行SCP業務邏輯所指定的操作。IP含有專用資源功能(SRF)。

業務管理系統(SMS)是一種計算機系統。具有業務邏輯管理、業務數據管理、用戶數據管理,業務監測和業務量管理等功能。在SCE上創建的新業務邏輯由業務提供者輸入到SMS中,SMS再將其裝入SCP,就可在通信網上提供該項新業務。一個智慧型網一般僅配置一個SMS。

業務生成環境(SCE)的功能是根據客戶需求生成新的業務邏輯。

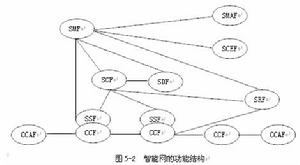

上述每個功能實體完成IN特定部分的功能構成了智慧型網的總體功能結構,如圖所示。

智慧型網業務

智慧型網支持的業務在理論上是無限的,包括話音業務和非話業務。但是真正能開放的業務,取決於用戶的需求和潛在的效益,依賴於信令系統、網路節點和相應軟體的開發。

(圖)智慧型網智慧型網

1.智慧型網業務的國際標準

ITU-T所建議的智慧型網能力集(IN CS)是智慧型業務的國際標準:

IN CS1定義了25種智慧型網業務,14個SIB,主要局限於電話網中的業務;IN CS2定義了16種智慧型業務,增加8個SIB,主要是實現智慧型業務的漫遊,即增加了智慧型網的網間業務,加入了對移動通信網中的業務支持等;IN CS3主要是實現智慧型網與Internet的綜合、智慧型網支持移動的第1期目標(窄帶業務);IN CS4主要是實現智慧型網與B-ISDN的綜合、智慧型網支持移動的第2期目標(IMT2000)。

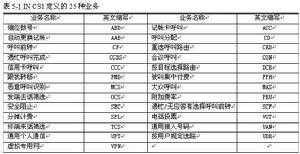

IN CS1定義的25種業務見表。
根據通信發展的實際情況,原郵電部頒布了智慧型網上開放智慧型網業務的業務標準,定義了7種智慧型網業務的含義及業務流程。它們是:記帳卡呼叫(ACC)、被叫集中付費(FPH)、虛擬專用網(VPN)、通用個人通信(UPT)、廣域集中用戶交換機(WAC)、電話投票(VOT)及大眾呼叫(MAS)。此外,在一些經濟發達地區可以根據用戶的需要開放一些比較新穎的智慧型網業務,如廣告業務、點擊撥號業務、點擊傳真業務等。

2.SIB圖

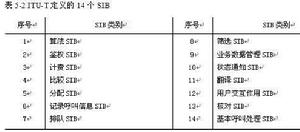

智慧型網業務利用業務獨立構件(SIB)來定義,SIB是用於實現智慧型業務和業務屬性的全網範圍內的可再用能力。SIB是與智慧型業務無關的最小功能塊,完成一個獨立的功能,可重複使用,如翻譯功能、計費功能等。ITU-T 建議IN CS1定義的14個SIB見表5-2。

(圖)智慧型網智慧型網

一個智慧型網業務邏輯由幾個SIB來定義,各種不同SIB組合可以組成不同的智慧型網業務。在業務創建系統中,除使用1ITU-T定義的14個SIB外,可根據實際情況需要補充一些SIB。SIB在執行時有邏輯順序,我們把由若干個有序SIB組成的連結稱為全局業務邏輯(GSL)即SIB圖。

GSL描述了SIB之間的連結順序、各個SIB所需的數據、BCP的啟動點(POI)以及BCP的返回點(POR)等。其中,基本呼叫處理(BCP)是一個特殊的SIB,它說明一般的呼叫過程是如何啟動智慧型網業務以及如何被智慧型網控制的,POI 和POR是交換機(BCP)與SCP之間互動的接口。



 3.智慧型網業務的實現

智慧型網對業務的提供採用集中的業務控制點和資料庫技術來實現。將不同組合的SIB加入到智慧型網業務邏輯中,由業務邏輯來控制交換機的接續。當需要增加新業務的時候,只需要對相應的業務邏輯進行修改而無需對交換機軟體進行大的改動,這樣使得新業務的實現和修改均很方便,節省了投資和時間,使新業務可以快速、經濟地提供給用戶。

智慧型網的概念模型

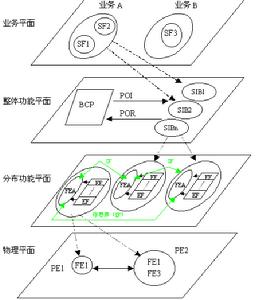

ITU-T定義了分層的智慧型網概念模型,用來設計和描述智慧型網的體系結構,它可以使我們對智慧型網有更好的理解。智慧型網概念模型如右圖所示:

智慧型網智慧型網

圖中:
SF:業務屬性BCP:基本呼叫處理SIB:業務無關構築塊
FE:功能實體FEA:功能實體動作FE:物理實體
POI:起始點POR:返回點IF:信息流

根據不同的抽象層次,智慧型網概念模型分為四個平面:業務平面、整體功能平面、分布功能平面、物理平面。

智慧型網的套用

依據以下項來控制呼出或呼入
一天中的時間和/或一星期中的某天
所撥號碼
誰在呼叫
主叫或被叫許可權認證
在呼叫完成前為提示輸入數據而發的一般性聲明。
相互作用並擴展了一些更通用的特性。
為了解用戶如何使用業務生成可定製報表
為呼叫計費系統提供信息。

智慧型網實例

移動智慧型網

智慧型網的目標是為所有通信網路提供滿足用戶需要的新業務。移動智慧型網是在移動網上快速、經濟、方便、有效地生成和提供智慧型新業務的網路體系結構。

智慧型公話網路

公用電話是公共電話交換網(PSTN)的一部分,是一項重要的公共服務設施。我國公話系統經歷了投幣電話、磁卡電話IC卡電話、智慧型公用電話等階段。投幣電話、磁卡電話已經淘汰,目前主要是人員值守型和IC卡型公用電話。我國公話系統正在向智慧型公話系統發展,智慧型公話系統利用智慧型網或智慧型平台來實現公用電話,解決了目前公用電話安全性差、盜打嚴重、計費糾紛、話費流失等問題,兼有電話卡業務和智慧型網的計費、路由優勢和使用簡便的特點。隨著國家智慧型網和各省省內智慧型網的建成,我國智慧型公話系統將會得到廣泛套用和迅速發展。

寬頻智慧型網

ITU-T對寬頻智慧型網的定義是:基於B-ISDN寬頻網路平台上的智慧型網系統。就是在以ATM為基礎的寬頻網路上利用智慧型網技術提供各種多媒體業務。寬頻智慧型網實現業務的靈活載入、擴展和新業務的增加。與以往的業務提供方式不同,寬頻智慧型網能夠在一個平台上提供多種業務,寬頻智慧型網能有效地解決當前寬頻網路提供多媒體業務的瓶頸問題。

國家智慧型網

第1期國家智慧型網工程在北京、上海和廣州各設定1個SCP,而SMP和SCE設定在北京,全國配置12個SSP。經過幾年的發展,現在國家智慧型網已完成了四期擴容工程,在北京、上海、廣州和成都設有SCP多個,各地設有SSP 30多個。

省內智慧型網

各省智慧型網(省內智慧型網或本省智慧型網)的建設取決於本省的電信業務發展和IN業務需求,省內智慧型網一般設定一套SMP、SCP、SCE設備在省會城市,省會城市可設定一個獨立的SSP,各地區(市)可設定一個獨立的SSP或幾個地區(市)合設一個SSP,也可將SSP與地區(市)級長途局或市話匯接局綜合在一起。
