轉子簡介
整鍛式轉子的葉輪、主軸和其它零件由整體毛坯鍛造後加工而成，主要用於大功率汽輪機。超音波檢驗
1.檢驗項目整鍛式實心轉子體的超音波檢驗分為：轉子體R圓弧部位檢驗、轉子體軸頸部位檢驗、轉子體葉輪下方部位檢驗和高、中壓轉子體彈性槽部位檢驗。

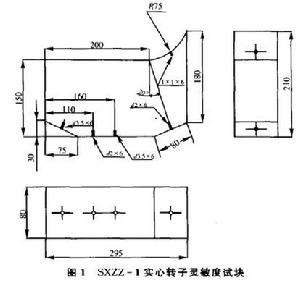

圖1為SXZZ-1實心轉子靈敏度試塊。圖中R指實心轉子體的R圓弧，1mm寬×1mm深×6mm長的切槽用於調節表面波檢驗轉子R圓弧部位的掃描速度和靈敏度。2個鈍角中各有1個d2mm×6mm和d3.5mm×6mm的平底孔，用於調節縱波斜探頭檢驗轉子葉輪下方時的掃描速度和靈敏度。底面上的d2mm×6rnm和d3.5mm×6mm平底孔，用於調節縱波探頭檢驗高、中壓轉子彈性槽部位的掃描速度和靈敏度。
試塊使用中，調節靈敏度時需按轉子體的實際尺寸進行換算。相同平底孔直徑不同聲程的規則形反射體計算公式如下：
式中：L1為試塊中d2.5mm平底孔聲程；L2為轉子體中缺陷的聲程。
2.檢驗方法
掃查方式：

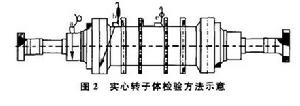

(1)對轉子體R圓弧部位，以超聲表面波聲束沿轉子軸向掃查R圓弧部位並做周向移動(如圖2中位置)，也可將探頭放置於葉輪上，表面波聲束沿轉子體徑向掃查R圓弧部位並做周向移動。
(2)對轉子體軸頸部位，以超聲縱波沿轉子體圓周方向掃查檢驗(如圖2中a位置)。
(3)對轉子體葉輪下方，用超聲縱波專用斜探頭沿轉子體軸向掃查並做周向移動(如圖2中b位置)。
