圓錐滾子軸承

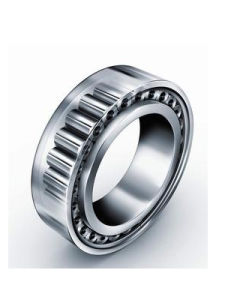

圓錐滾子軸承簡介
圓錐滾子軸承主要承受以徑向為主的徑、軸向聯合載荷。軸承承載能力取決於外圈的滾道角度，角度越大承載能力越大。該類軸承屬分離型軸承，根據軸承中滾動體的列數分為單列、雙列和四列圓錐滾子軸承。單列圓錐滾子軸承游隙需用戶在安裝時調整；雙列和四列圓錐滾子軸承游隙已在產品出廠時依據用戶要求給定，不須用戶調整。

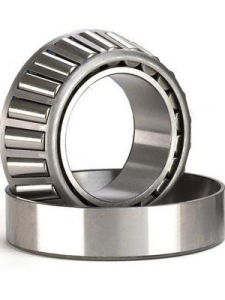

1圓錐滾子軸承有圓錐形內圈和外圈滾道，圓錐滾子排列在兩者之間。所有圓錐表面的投影線都在軸承軸線的同一點相聚。這種設計使圓錐滾子軸承特別適合承受複合（徑向與軸向）負荷。軸承的軸向負荷能力大部分是由接觸角α決定的；α角度越大，軸向負荷能力就越高。角度大小用計算係數e來表示；e值越大，接觸角度越大，軸承承受軸向負荷的適用性就越大。
圓錐滾子軸承通常是分離型的，即由帶滾子與保持架組件的內圈組成的圓錐內圈組件可以與圓錐外圈（外圈）分開安裝。
結構特點
圓錐滾子軸承的類型代號為30000，圓錐滾子軸承為分離型軸承。一般情況下，尤其是在GB/T307.1-94《滾動軸承向心軸承公差》中所涉及到的尺寸範圍內的圓錐滾子軸承外圈與內組件之間是百分之百可以通用互換使用的。
外圈的角度以及外滾道直徑尺寸已與外形尺寸相同被標準化規定了。不允許在設計製造時更改。以致使圓錐滾子軸承的外圈與內組件之間可在世界範圍內通用互換。
圓錐滾子軸承主要用於承受以徑向載荷為主的徑向與軸向聯合載荷。與角接觸球軸承相比、承載能力大，極限轉速低。圓錐滾子軸承能夠承受一個方向的軸向載荷，能夠限制軸或外殼一個方向的軸向位移。
分類
單列圓錐滾子軸承有一個外圈，其內圈和一組錐形滾子由筐形保持架包羅成的一個內圈組件。外圈可以和內圈組件分離，按照ISO圓錐滾子軸承外形尺寸標準的規定，任何一個標準型號的圓錐滾子軸承外圈或內圈組件應能和同型號外圈或內圈組件實現國際性互換。即同型號的外圈除外部尺寸、公差需符合ISO492（GB307）規定外，內圈組件的圓錐角、組件錐體直徑等也必須符合互換的有關規定。
通常，單列圓錐滾子軸承外圈滾道的圓錐角在10°~19°之前，能夠同時承受軸向載荷和徑向載荷的聯合作用。錐角愈大，承受軸向載荷的能力也愈大。大圓錐角的軸承，後置代號加B，錐角在25°~29°之間，它可承受較大的軸向載荷。另外，單列圓錐滾子軸承可以在安裝過程中調整游隙的大小。
雙列圓錐滾子軸承的外圈（或內圈）是一個整體。兩個內圈（或外圈）小端面相近，中間有隔圈，游隙是靠隔圈的厚薄來調整的，也可用隔圈的厚薄來調整雙列圓錐滾子軸承的預過盈。
四列圓錐滾子軸承，此種軸承的性能與雙列圓錐滾子軸承基本相同，但比雙列圓錐滾子軸承承受的徑向載荷更大，極限轉速稍低，主要用於重型機械。
多密封雙、四列圓錐滾子軸承，ZWZ提供長壽命、多密封雙、四列圓錐滾子軸承。對軸承進行個性化全新設計，改變全密封軸承傳統設計方法，採用密封與防塵相結合的新型密封結構型式，改善密封效果，提高密封性能。多密封雙、四列圓錐滾子軸承與開式結構軸承相比，壽命提高20%～40%；潤滑劑消耗量降低80%。
用途
圓錐滾子軸承主要承受以徑向為主的徑、軸向聯合載荷。軸承承載能力取決於外圈的滾道角度，角度越大承載能力越大。該類軸承屬分離型軸承，根據軸承中滾動體的列數分為單列、雙列和四列圓錐滾子軸承。單列圓錐滾子軸承游隙需用戶在安裝時調整；雙列和四列圓錐滾子軸承游隙已在產品出廠時依據用戶要求給定，不須用戶調整。
圓錐滾子軸承有圓錐形內圈和外圈滾道，圓錐滾子排列在兩者之間。所有圓錐表面的投影線都在軸承軸線的同一點相聚。這種設計使圓錐滾子軸承特別適合承受複合（徑向與軸向）負荷。軸承的軸向負荷能力大部分是由接觸角α決定的；α角度越大，軸向負荷能力就越高。角度大小用計算係數e來表示；e值越大，接觸角度越大，軸承承受軸向負荷的適用性就越大。
圓錐滾子軸承通常是分離型的，即由帶滾子與保持架組件的內圈組成的圓錐內圈組件可以與圓錐外圈（外圈）分開安裝。
圓錐滾子軸承廣泛用於汽車、軋機、礦山、冶金、塑膠機械等行業。
安裝
四列圓錐滾子軸承的安裝（安裝滾子軸承）：
一、四列圓錐滾子軸承內圈與輥頸的配合一般是帶間隙的，安裝時先將軸承裝入軸承箱，然後把軸承箱裝入軸頸。
二、四列圓錐滾子軸承外圈與軸承箱孔亦採用動配合，先將外圈A裝入軸承箱。出廠時在外圈、內圈以及內外隔圈均印有字{HotTag}符符號，安裝時必須按字元符號的排列順序依次裝入軸承箱。不可任意互換，以防止軸承游隙的改變。
三、全部零件都裝入軸承箱後，將內圈與內隔圈、外圈與外隔圈軸向靠緊。
四、測量外圈端面與軸承箱蓋板之間的縫隙寬度，以確定相應密封墊片的厚度。
多密封軸承用後置代號XRS標誌。
參數
尺寸範圍
ZWZ圓錐滾子軸承的基本尺寸已列於尺寸數據表中，
單列圓錐滾子軸承：
內徑尺寸範圍：20mm～1270mm
外徑尺寸範圍：40mm～1465mm
寬度尺寸範圍：15mm～240mm
雙列圓錐滾子軸承：
內徑尺寸範圍：38mm～1560mm
外徑尺寸範圍：70mm～1800mm
寬度尺寸範圍：50mm～460mm
四列圓錐滾子軸承：
內徑尺寸範圍：130mm～1600mm
外徑尺寸範圍：200mm～2000mm
寬度尺寸範圍：150mm～1150mm
公差
ZWZ公制圓錐滾子軸承具有普通級公差，也提供P6X、P6、P5、P4、P2級公差產品，全部與GB307.1相符合。
ZWZ英制圓錐滾子軸承具有普通級公差，根據需要也可提供CL2、CL3、CL0、CL00級公差產品。
徑向游隙
ZWZ單列圓錐滾子軸承僅在安裝後才有游隙，並在有另一個以相反方向定位的軸承進行調節後才能確定。
保持架
圓錐滾子軸承一般採用鋼板衝壓，筐形保持架，但尺寸較大時，亦採用車制實體支柱保持架。
1.當軸承外徑D≤650mm時，採用鋼板衝壓保持架，保持架後置代號均不標誌
2.當軸承外徑D>650mm時，採用鋼製實體支柱保持架，保持架後置代號不標誌
允許誤差
當量動載荷
P=FrKN]當Fa/Fr≤e時
P=0.4Fr+YFa[KN]當Fa/Fr>e時
單列圓錐滾子軸承成對使用時（基本外形尺寸可不同），在計算軸承的當量動載荷時，必須計入徑向載荷引起的附加軸向力。單列圓錐滾子軸承的附加軸向力S，可近似按下式計算：S=Fr/2Y
當量靜載荷
單列圓錐滾子軸承
P0=0.5Fr+Y0FaKN]
若P0<Fr則取P0=Fr
雙列和四列圓錐滾子軸承
P=0Fr+Y1Fa[KN]當Fa/Fr≤e時
P=0.67Fr+Y2Fa [KN]當Fa/Fr>e時
後綴定義
A：內部結構變更
B：增大的接觸角
X：外形尺寸採用國際標準
CD：雙外圈，帶油孔或油槽。
TD：帶錐孔的雙內圈。
