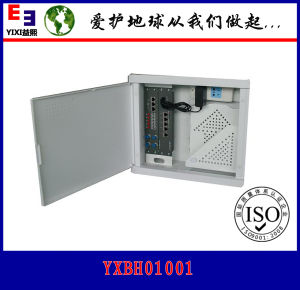

光纖入戶箱

光纖入戶箱

光纖入戶箱是為光纖到戶(FTTH)而設計的,能夠兼容大多數設備廠家的OUN設備,有基本型及擴展型,擴展型可在功能擴展面板上安裝語音模組,數據模組,路由器等。

光纖入戶箱簡介

滿足家庭弱電業務工程的總集成。是以後家庭多項弱電業務接入的方向,箱體面板可採用冷軋鋼板或者塑膠兩種材質。

光纖入戶箱是常用於智慧型家居布線,家庭區域網路,家電智慧型化等工程項目中。光纖入戶在接入網上實現Internet寬頻接入、電信、有線電視廣播(CATV)接入和IP電話三網合一,可以完全取代HFC的CM接入方式;超高頻寬,是ADSL的100倍;電話:IP電話和普通電話可選; CATV與數位電視和高清晰電視完全兼容。

材料及結構

1. 光纖入戶箱的前蓋、底盒採用工程塑膠ABS+PC為原料注塑成型,且滿足RoHS標準;塑膠材料厚度應不小於1.5mm。

2.翻轉式格線結構,可兼容不同尺寸ONT,對WIFI無線信號無禁止影響。底盒採用鏤空設計,萬能背板,方便適配器等設備的安裝。專門的電池與電源適配器安裝位,光纖適配器安裝位,盤纖熔接單元,暗走線結構支持左右下三個方向進出入戶光纜。

功能

光纖入戶箱支持ONU,電池備電,電源適配器,光纖適配器等集成安裝。集中管理電話線,網線,光跳線,美化室內環境。各功能區域應相對集中,並滿足以下要求:

①家庭用通信終端區:滿足ONU及其它家庭終端設備安裝的空間要求。

②光纖終端區:滿足光纖接續(冷接或熔接)的區域。

③設備擴展區:滿足各種信息面板、擴展模組(設備)安裝的空間。

④其它備附屬檔案:在機箱門靠上部合適位置配置掛牌(方便各使用單位對機箱編號進行標識)、電源插座等其它附屬檔案等。

特點

1、可以安裝四個模組,有擴展區

2、端節管理區,模組化設計,模組組合靈活

3、擴展區可根據需要自定義大小,安裝路由器模組等有源設備

4、線纜端接規範,跳轉方便

5、敲落孔位及尺寸可根據現場情況加工製作

優點

1、能對家庭弱電信號線統一布線管理,有利於家庭整體美觀;

2、強弱電分開,強電電線產生的渦流感應不會影響到弱電信號,弱電部分更穩定;

3、更方便於對弱電布線的自主管理。

4、對於房地產廠商而言,花很少的成本,增加房子的賣點,方便住戶也利於房產銷售.

5、資訊時代,有利於加快國務院普及光纖入戶,實現三網融合。

使用環境條件

光纖入戶箱是安裝在用戶戶內,僅供該用戶單獨使用,內部可安裝各類ONU及各種信息擴展模組的箱體。

工作溫度:-5℃~+70℃,

儲存溫度:-40°C~+70°C,

工作濕度≤ 95%(無冷凝),

大氣壓:70 kPa~106 kPa

測試

1. 試驗條件:

標準大氣條件如下:溫度:15℃~35℃;相對濕度:45%~75%;大氣壓力:86kPa~106kPa。

2. 結構與功能檢查:

目視檢查,必要時用遊標卡尺寸測量或實際操作。

3. 材料檢查--鹽霧試驗:

將裝配完整的光纖入戶信息箱試樣置於試驗箱中,按FB/T2423.17-2008“試驗Ka”方法進行試驗,試驗結束時立即取出試樣用清水沖洗,不能破壞腐蝕點狀態,清洗後在標準的試驗大氣條件下恢復2h,進行測試。

4. 機械性能試驗--拉伸試驗:

將光纖入戶信息箱用夾具夾牢,用拉伸夾頭將光纜或適配器夾持牢固,拉伸速度為10mm/min,最大拉力50N,維持1min。

安裝須知

1.光纖入戶箱至各個信息點(電話、寬頻、ITV、有線電視等)需預埋相應規格及數量的PVC塑膠管做保護,根據線纜數量選用φ15-φ25等不同規格的型材。塑膠管在預埋時應減少S彎和直角彎,施工時應防止異物進入管內,及時穿好鐵絲牽引線,注意管口的防潮封堵。

2. 居家布線應以星型方式組網,信息箱至信息點之間單根直放線纜,中間不得有接頭,線纜敷設時避免打圈、避免浸水和異物損壞。線纜規格應與模組型號相匹配。

3. 為便於安裝維護,室內布線穿入信息箱的箱體內,需預留300mm的冗餘,在信息盒內需預留150mm的冗餘。

4. 每一根線纜建議在 光纖入戶箱一端標識所對應的房間和位置的標識牌,以利於以後的安裝和維護。

5. 所有線纜在房間一端的接線面板接口必須按照T568B標準卡接成端。在 光纖入戶箱一端必須按照T568B標準製作RJ45水晶頭,待業務開通時,按實際需要電信工作人員將上門為您調試開通。

6. 信息面板安裝高度一般距地面300mm嵌壁式敷設,或根據家裝設計需求定位。面板可選用86*86mm Z型或120*70mm型,也可根據裝修風格而定;根據需要配置RJ11或RJ45信息插座。用戶客廳、臥室放置電視機的牆面應配置RJ45信息插座。

7. 光纖入戶箱一經定點定位安裝完畢後,不宜移位,箱體結構不宜變動。

8. 光纖入戶箱內預留的皮線光纜,不宜挪動,需做好保護,以防光纖折斷,影響今後使用。

9. 光纖入戶箱箱體門為特殊材料製作,不宜更換、遮擋。

10. 做好 光纖入戶箱內的電源線的安全接地防護,謹防漏電。

11. 合理安排 光纖入戶箱的空間布局,做好各類線纜綁紮、固定。

12. 施工前,請仔細閱讀家裝布線須知。

套用範圍

廣泛套用於智慧型家居、智慧型建築、建築智慧型化、智慧型電氣、弱電工程、系統集成、智慧型小區、樓宇自控、樓宇智慧型、建築電氣、建築電器、綜合布線、家居布線、網路布線、智慧型布線、布線系統、布線世界、家庭區域網路、家庭網路、家庭裝潢、家庭裝修、家居裝潢、家居裝修、家電智慧型化等工程項目中。 2002年國家著手實行強弱電分開的政策,由此多媒體信息箱應運而生,其主要用於對家庭弱電信號進行統一管理分配布線的作用,包括網路、電話、電視、安防等弱電布線,主要避免弱電信號受強電的干擾,提升家庭生活質量。

2002年國內開始出現 光纖入戶箱,包括國內的一些企業開始生產,到2007年開始大規模使用,國家於2007年規範上海、蘇州、福建三地市場試點用 光纖入戶箱,全國各地市場均開始仿效採用弱電箱,因而弱電箱大規模被房地產商採用。

具體作用

1. 光纖入戶箱的主要作用其實就是將各個房間的弱電全部集中起來管理,裡面含有不同的模組,例如有線電視的分支器,可以把一條有線電視線分支為四五條分布到不同的房間裡而不影響其傳輸性能。

2. 光纖入戶箱可以實現家庭辦公自動化、娛樂自動化、安全自動化、管理自動化

家庭辦公自動化:電話/傳真/可視電話/寬頻網接入,將室內不同地點的電腦與室外的寬頻網路信號連線實現不同地點同時上網,同時,可將家庭多台電腦聯網組建家庭區域網路,實現網路資源共享。每個房間的電話線可以統一規劃線上管理,多路電話任意接聽和轉接。

家庭娛樂自動化:有線電視/視像點播/多方互動遊戲/網上購物/遠程教學/衛星電視,可以在不同的房間同時觀看客廳中的DVD、VCD、衛星電視、解碼器節目、電影、享受背景音樂。?

家庭安全自動化:防盜報警/火災/煤氣泄露報警/緊急按鈕/遠程監護/可視對講門鈴./閉路監控/一卡通,如家中發生火災,強盜闖入。家中成員急病等,可於小區保全中心取得聯繫的通道。

家庭管理自動化:照明、家用電器遠程控制/水、電、氣三表遠程抄收/電子公告,一目了然、安全可靠、方便維護、升級不求人。

布線方式

為了滿足您在住宅內隨時隨地的通話、上網、視頻、娛樂等要求,建議您在家庭裝修時採用的弱電布線基本方式為:

1.住宅內的各個房間均應有五類線通達家庭信息箱,以便在不同的位置上網,並能通過網路交換機組成家庭區域網路,從而實現資源共享。

2.住宅內凡需安裝電視機的位置均應單獨敷設五類線至家庭信息箱,從而滿足每台電視機都能觀看IPTV節目。

3.客廳、臥室、書房應安裝電話插座;衛生間、廚房內可設定電話插座,各電話插座應布放電話線至家庭信息箱。

4.各插座的盒體安裝高度:衛生間、廚房距地坪1000-1300mm,其餘部位距地坪300mm。

須知

1.光纖入戶箱空間不宜過小,

2.具備自然通風散熱功能。
