產品概述

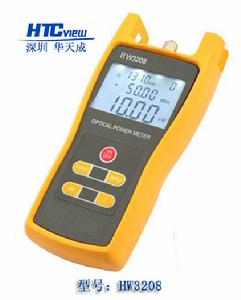

光功率計HW3208可自校準型手持式光功率計是為安裝、運營和維護光纖網路專門設計的一種精準、耐用、便捷的攜帶型測試儀表。具有靈巧的外形、可選擇開關的背光顯示、自動關機功能、超寬的光功率測試範圍、精準的測試精度以及全新的用戶自校準功能和通用接口設計。
深圳華天成的該儀器具有外殼堅固，體積小，重量輕，便於攜帶和低功耗的特點，大LCD顯示屏，使測量工作更加方便快捷。是有線電視系統，光纖通信等領域施工及維修的必不可少的儀器設備。
產品特性
－用戶可以自校準（無需連線電腦），也可恢復工廠校準值；－背光和自動關機功能可設定
- 波長關機後記憶功能；
- 每個波長都有參考值記憶功能；
- 實時顯示電池電量；
－光連線埠使用通用接口，可連線FC、SC、ST，無需轉換
－兩節AA電池（可選用充電電池），低功耗設計，超長使用時間；
－橡膠外殼，增加防護性能，適合野外作業
套用範圍
1. 光纖CATV工程2. 光纖通信工程
3. 綜合布線系統
4. 光器件生產與研究
5. 光通信教學與試驗
6. 其他光纖工程

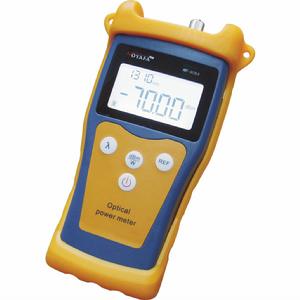

NF-906A型光功率計
體積小、重量輕、便於攜帶，可廣泛套用於單模/多模LAN、FDDI、WAN、FTTH、
CATV等領域的施工、維修、監測，既可用於光功率的直接測量，也可用於光鏈路
損耗的相對測量，還可用於光信號監測等。
1. 高精度測量和顯示：可提供0.01dB的顯示精度
2. 快速反應和測量：在光功率變換時，可快速跟蹤和實時測量顯示光功率
3. 寬測量量程：可提供80dB的光功率測量量程
4. 6個基本波長校準點： 850nm、1300nm、1310nm、1490nm、1550nm、1625nm，其他波長可根據用戶要求增加
5. 支持光功率的絕對測量和相對測量
6. 實時監測和顯示電池電量，在電池電量過低時進行告警
7. 液晶屏背光顯示功能
8. 可自由設定電源自動關機功能
區別
YL3200手持式光功率計
產品介紹
YL3200手持式光功率計是源廣通信針對光纖網路安裝，驗收及維護特點而全新設計開發的一款產品，為您提供光纖網路精準測試的解決方案，外觀大氣、流暢，手感好，貼心的人性化設計，滿足廣大用戶的最大需求。產品特點
1、用戶自校準功能；2、採用內置充電鋰電池，長達240小時的連續工作時間；
3、線性（mW）和非線性指標（dBm）同時顯示；
4、可選的十分鐘自動關機功能；
5、可選開/關的背光顯示；
6、通過232接口連線PC,讀取終端，查看結果（選件）。
技術指標
儀表型號 | YL3200A | YL3200B |
波長範圍（nm） | 800～1700 | |
連線器類型 | FC/PC(可選:SC,ST) | |
探頭類型 | InGaAs | |
探測器面積 | ф 0.3mm | |
功率測量範圍（dBm） | -70～+10 | -50～+26 |
不確定度（dB） | ±0.2（5%） | |
標準波長（nm） | 850、980、1300、1310、1490、1550、1625 | |
顯示解析度（dB） | 0.01 | |
線性度（dB） | 0.03 | |
通訊接口 | RS232轉USB | |
工作溫度(℃) | -10～+60 | |
存儲溫度(℃) | -25～+70 | |
自動關機時間(min) | 10 | |
電池持續工作時間(h) | 140 | |
外形尺寸(mm) | 172×82×33 | |
電源 | 三節AA鹼性電池（可選鋰電池+電源充電器） | |
重量(g) | 300 | |
光功率計注意事項
光功率的單位是dbm,在光纖收發器或交換機的說明書中有它的發光和接收光功率,通常發光小於0dbm,接收端能夠接收的最小光功率稱為靈敏度,能接收的最大光功率減去靈敏度的值的單位是db(dbm-dbm=db),稱為動態範圍,發光功率減去接收靈敏度是允許的光纖衰耗值.測試時實際的發光功率減去實際接收到的光功率的值就是光纖衰耗(db).接收端接收到的光功率最佳值是 能接收的最大光功率-(動態範圍/2),但一般不會這樣好.由於每種光收發器和光模組的動態範圍不一樣,所以光纖具體能夠允許衰耗多少要看實際情形，一般來說允許的衰耗為15-30db左右。有的說明書會只有發光功率和傳輸距離兩個參數,有時會說明以每公里光纖衰耗多少算出的傳輸距離,大多是0.5db/km.用最小傳輸距離除以0.5,就是能接收的最大光功率,如果接收的光功率高於這個值,光收發器可能會被燒壞.用最大傳輸距離除以0.5,就是靈敏度,如果接收的光功率低於這個值,鏈路可能會不通。
光纖的連線有兩種方式,一種是固定連線一種是活動連線,固定連線就是熔接,是用專用設備通過放電,將光纖熔化使兩段光纖連線在一起,優點是衰耗小,缺點是操作複雜靈活性差.活動連線是通過連線器,通常在ODF上連線尾纖,優點是*作簡單靈活性好缺點是衰耗大,一般說來一個活動連線的衰耗相當於一公里光纖.光纖的衰耗可以這樣估算:包括固定和活動連線,每公里光纖衰耗0.5db,如果活動連線相當少,這個值可以為0.4db,單純光纖不包括活動連線,可以減少至0.3db,理論值純光纖為0.2db/km;為保險計大多數情況下以0.5為好。
光纖測試TX和RX必須分別測試,在單纖情況下由於僅使用一纖所以當然只需測試一次.單纖的實現原理據生產公司講是波分復用,但本人認為使用光纖耦合器的可能性更高。
什麼是光功率計用於測量絕對光功率或通過一段光纖的光功率相對損耗。在光纖系統中，非常像電子學中的萬用表。在光纖測量中，光功率計是重負荷常用表。通過測量發射端機或光網路的絕對功率，一台光功率計就能夠評價光端設備的性能。用光功率計和穩定光源組合使用，則能夠測量連線損耗、檢驗連續性，並幫助評估光纖鏈路傳輸質量。
針對用戶的具體套用，要選擇適合的光功率計，應該關注以下各點：
1、選擇最優的探頭類型和接口類型。
2、評價校準精度和製造校準程式，和你的光纖和接頭要求範圍相匹配。
3、確定這些型號和你的測量範圍和顯示解析度相一致。
4、具備直接插入損耗測量的 dB作用。
光功率的單位是dbm,在光纖收發器或交換機的說明書中有它的發光和接收光功率,通常發光小於0dbm,接收端能夠接收的最小光功率稱為靈敏度,能接收的最大光功率減去靈敏度的值的單位是db(dbm-dbm=db),稱為動態範圍,發光功率減去接收靈敏度是允許的光纖衰耗值.測試時實際的發光功率減去實際接收到的光功率的值就是光纖衰耗(db).接收端接收到的光功率最佳值是 能接收的最大光功率-(動態範圍/2),但一般不會這樣好.由於每種光收發器和光模組的動態範圍不一樣,所以光纖具體能夠允許衰耗多少要看實際情形.一般來說允許的衰耗為15-30db左右。
有的說明書會只有發光功率和傳輸距離兩個參數,有時會說明以每公里光纖衰耗多少算出的傳輸距離,大多是0.5db/km.用最小傳輸距離除以0.5,就是能接收的最大光功率,如果接收的光功率高於這個值,光收發器可能會被燒壞.用最大傳輸距離除以0.5,就是靈敏度,如果接收的光功率低於這個值,鏈路可能會不通。
光纖的連線有兩種方式,一種是固定連線一種是活動連線,固定連線就是熔接,是用專用設備通過放電,將光纖熔化使兩段光纖連線在一起,優點是衰耗小,缺點是操作作複雜靈活性差.活動連線是通過連線器,通常在ODF上連線尾纖,優點是*作簡單靈活性好缺點是衰耗大,一般說來一個活動連線的衰耗相當於一公里光纖.光纖的衰耗可以這樣估算:包括固定和活動連線,每公里光纖衰耗0.5db,如果活動連線相當少,這個值可以為0.4db,單純光纖不包括活動連線,可以減少至0.3db,理論值純光纖為0.2db/km;為保險計大多數情況下以0.5為好。
光纖測試TX和RX必須分別測試,在單纖情況下由於僅使用一纖所以當然只需測試一次。單纖的實現原理據生產公司講是波分復用,但本人認為使用 光纖耦合器的可能性更高。
