工作原理

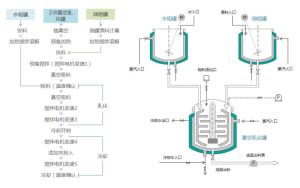

乳化機設備的工作原理（ 乳化機設備工作原理圖）
物料在真空乳化機均質鍋內通過鍋內攪拌框上的聚四氟乙烯刮板(刮板始終迎合鍋體內壁，掃淨掛壁粘料)，不斷產生新界面，再經過框式攪拌器及與其反向的攪拌葉，將物料剪斷、壓縮、摺疊，使其攪拌、混合而向下流往鍋體下方的均質器處，再通過高速鏇轉的轉子與定子之間所產生的強力的剪斷、衝擊、亂流等過程使物料在剪下縫中被切割，迅速破碎成200nm～2μm的微粒。物料微粒化、乳化、混合、調勻、分散等可於短時間內完成。由於均質鍋內處於真空狀態，物料在攪拌過程中產生的氣泡被及時抽走。真空乳化機均質結束後升高鍋蓋，按下傾倒按鈕開關可使鍋內物料排向鍋外容器內(或者打開鍋底閥及加壓閥門直接排料)。
設備功能
1．主鍋頂部進液，加微量元素功能。水鍋、油鍋為半開式，方便投料。
2．主鍋真空進料功能。
3．框式攪拌和葉片攪拌成反方向運轉，可變頻調速，框式攪拌配有刮板，無死角。
4．採用國外技術高剪下均質機，上均質。
5．主鍋底部採用鍋底閥，有正壓出料功能，無死角。
6．乳化鍋、預混鍋均是三層製作，內有夾套，通入水可實現加熱或冷卻。
7．主鍋鍋蓋液壓升降功能。鍋體傾倒功能，便於鍋內清洗。
8．控制臺具有開、關、急停開關、調整溫度上下限設定顯示，攪拌轉速（變頻調速）、均質轉速、均質時間的控制設定，真空、照明、包括預混鍋所有功能，液壓系統的升降控制。
9．主鍋蓋配有照明燈和擦拭鏡，便於觀察鍋內狀態。
10．另配有緊急停車功能。
加工要求
1．凡與物料接觸的材料（含管道）均為SUS 316L，表面拋光。其它為SUS 304，表面拋光。密封材料為氟化橡膠（VITON），刮板材料PTFE，管道採用TRI-CLAMP連線，便於拆裝。外部電機配有不鏽鋼防護罩。
2．焊縫處理：所有焊接部位是滿焊，圓角過渡。
操作流程
當真空乳化機放置到用戶場地後，用戶首先必須得搞清楚如何來操作，以防止誤操作而發生故障，損壞設備。（點擊此處了解真空乳化機的生產流程）那么，真空乳化機一般的操作流程是怎么樣的呢？用戶可以參照以下方法來操作：
套用領域
乳化機的套用領域非常廣泛，諸如粘合劑、油漆塗料、化妝品、食品、藥品、塑膠樹脂、印染、油墨、瀝青等行業都有廣泛的套用。
乳化機的類型
管線式分散乳化機
管線式高剪下分散乳化機是用於連續生產或循環處理精細物料的高性能設備，在狹窄空間的腔體內，裝有13組對偶咬合的多層定、轉子、轉子在馬達的驅動下高速鏇轉產生強勁的軸向吸力將物料吸入腔體。物料通過轉子、定子進行逐級分散、精細、乳化，在最短的時間內對物料進行分散、剪下、乳化處理，粒徑分布範圍顯著變窄。工作腔內傳動軸採用懸臂式，彈性聯軸器將電視機與軸承箱內的主軸聯接，提高傳動軸的運行質量，是一種集混合、分散、破碎、均質、乳化輸送為一體的高效型超細均質泵，適用於中、大批量線上連續生產或循環處理生產工藝。
套用範圍：
選型：
按定轉子可分為：粗齒型、中齒型、細齒型等；電機+定速比型。
技術參數:
管線式高剪下分散乳化機技術參數參考
| 型號 | 功率(KW) | 轉子速度(rpm) | 對應流量(m³/h) | 進口管徑(mm) | 出口管徑(mm) |
| GXR1-60 | 1.5 | 2900 | 0-1.5 | 25 | 20 |
| GXR1-100 | 2.2 | 2900 | 0-3 | 40 | 32 |
| GXR1-125 | 5.5 | 2900 | 0-5 | 50 | 40 |
| GXR1-150 | 7.5 | 2900 | 0-10 | 50 | 40 |
| GXR1-180 | 15 | 2900 | 0-18 | 65 | 50 |
| GXR1-200 | 22 | 2900 | 0-25 | 65 | 50 |
| GXR1-220 | 37 | 2900 | 0-35 | 80 | 65 |
| GXR3-100 | 7.5 | 2900 | 0-8 | 50 | 40 |
| GXR3-125 | 11 | 2900 | 0-10 | 50 | 40 |
| GXR3-150 | 18.5 | 2900 | 0-20 | 65 | 50 |
| GXR3-180 | 30 | 2900 | 0-25 | 65 | 50 |
| GXR3-200 | 37 | 2900 | 0-30 | 80 | 65 |
| GXR3-220 | 55 | 2900 | 0-40 | 125 | 100 |
升降式高剪下乳化機
升降式高剪下乳化機為批量生產而設計,採用爪式咬合、雙和吸料結構，避免了上部物料難以吸入造成的死角和漩渦現象。設備的剪下力更強，從而使生產效率和分散乳化品質得到提高。高效、快速、均勻地將一個相或多個相分布到另一個連續相中，而在通常情況下各個相是互相不溶的。
升降式高剪下乳化機工作原理：靠爪式結構的轉子和定子的精密配合，雙向吸料，使物料在轉、定子精密的間隙中受到剪下、離心擠壓、液層摩擦、撞擊撕裂和湍流等綜合作用，從而達到分散、研磨和溶解的過程。
實驗室乳化機
實驗室乳化機用於少量產品的分散、乳化、均質，操作簡便，性能穩定，廣泛套用於實驗室科學試驗、生產模擬和新品開發。具有轉速高，運轉穩定，噪音小，分散乳化好等特特點。
適用範圍：適合於中、低粘度液體與液體，液體與固體的乳化、分散、均質、懸浮、溶解。
適用於醫學實驗室、生物研究、化妝用品、化工行業各大專院校實驗的理想設備。套用於制漆、塗料、製藥等行業實驗或生產用。適合低、中、高粘度液體與液體、液體與固體的乳化、分散、溶解等使用。
加工要求
技術參數：
實驗室乳化機5L與10L技術參數參考
| 名稱Name | 項目 | ZJR-5 | ZJR-10 |
| 乳化鍋Emulsifying, Pot | 設計容積Design,Volume(L) | 6 | 10 |
| 工作容積Working,Capacity(L) | 5 | 8 | |
| 刮板攪拌功率Scraper,Stirring,Power(KW) | 0.55 | 0.55 | |
| 刮板攪拌轉速Scraper,Stirring,Speed(rpm) | 0—86 | 0—86 | |
| 均質機 ,功率Homogenizer,Power(KW) | 1.1 | 1.1 | |
| 電加熱 ,功率Electrical,Heating,Power(KW) | 2 | 2 | |
| 均質轉速Homogenizer,Speed(rpm) | 3500 | 3500 | |
| 水相鍋Water, Pot | 設計容積Design,Volume(L) | 3.35 | 7.8 |
| 工作容積Working,Capacity(L) | 2.7 | 6 | |
| 刮板攪拌功率,Power(KW) | 0.025 | 0.025 | |
| 刮板攪拌轉速,Speed(rpm) | 1200 | 1200 | |
| 電加熱功率Electrical,Heating,Power(KW) | 1 | 1 | |
| 油相鍋Oil, Pot | 設計容積Design,Volume(L) | 3.35 | 7.8 |
| 工作容積Working,Capacity(L) | 2.7 | 6 | |
| 刮板攪拌功率,Power(KW) | 0.025 | 0.025 | |
| 刮板攪拌轉速,Speed(rpm) | 1200 | 1200 | |
| 電加熱功率Electrical,Heating,Power(KW) | 1 | 1 | |
| 外形尺寸Dimension | 長*寬*高Length*width*height | 800mm*550mm*1430mm | |
小試乳化機
小試乳化機在處理量上為30L的乳化機。主要運用於小量試製階段：新品配方確定後，應立即進行小量試製(簡稱小試)研究，提供足夠數量的產品分析評價。其主要任務是：對實驗室原有的合成路線和方法進行全面的、系統的改革。在改革的基礎上通過實驗室批量合成，積累數據，提出一條基本適合於中試生產的合成工藝路線。小試階段的研究重點應緊緊繞影響工業生產的關鍵性問題。如縮短合成路線，提高產率，簡化操作，降低成本和安全生產等。研究確定一條最佳的合成工藝路線。
技術參數
處理量為30L的小試乳化機技術參數參考
| 名稱Name | 項目 | ZJR-30 |
| 設計容積Design,Volume(L) | 30 | |
| 工作容積Working,Capacity(L) | 25 | |
| 刮板攪拌功率Scraper,Stirring,Power(KW) | 0.75 | |
| 乳化鍋Emulsifying, Pot | 刮板攪拌轉速Scraper,Stirring,Speed(rpm) | 0—86 |
| 均質機功率Homogenizer,Power(KW) | 1.5 | |
| 電加熱功率Electrical,Heating,Power(KW) | 2 | |
| 均質轉速Homogenizer,Speed(rpm) | 2800 | |
| 設計容積Design,Volume(L) | 25 | |
| 工作容積Working,Capacity(L) | 20 | |
| 刮板攪拌功率,Power(KW) | 0.55 | |
| 水相鍋Water, Pot | 刮板攪拌轉速,Speed(rpm) | 1400 |
| 電加熱功率Electrical,Heating,Power(KW) | 2 | |
| 油相鍋Oil, Pot | 設計容積Design,Volume(L) | 17.5 |
| 工作容積Working,Capacity(L) | 14 | |
| 刮板攪拌功率,Power(KW) | 0.55 | |
| 刮板攪拌轉速,Speed(rpm) | 1400 | |
| 電加熱功率Electrical,Heating,Power(KW) | 2 | |
| 外形尺寸Dimension | 乳化鍋機架（長*寬*高）Emulsifying(Length*width*height)mm | 1400*600*(1900-2400）) |
| 水油鍋機架（長*寬*高）Emulsifying(Length*width*height)mm | 880*510*1050 |
中試乳化機
中試乳化機中試乳化機一般為50L乳化機，主要運用於中試生產階段：中試生產是從實驗室過渡到工業生產必有可少的重要環節，是二者之間的橋粱。中試生產是小試的擴大，是工業生產的縮影，應在工廠或專門的中試車間進行。
技術參數
處理量為50L的中試乳化機技術參數參考
| 名稱Name | 項目 | ZJR-50 |
| 設計容積Design,Volume(L) | 50 | |
| 工作容積Working,Capacity(L) | 40 | |
| 刮板攪拌功率Scraper,Stirring,Power(KW) | 0.75 | |
| 乳化鍋Emulsifying, Pot | 刮板攪拌轉速Scraper,Stirring,Speed(rpm) | 0—86 |
| 均質機功率Homogenizer,Power(KW) | 1.5 | |
| 電加熱功率Electrical,Heating,Power(KW) | 4 | |
| 均質轉速Homogenizer,Speed(rpm) | 2800 | |
| 設計容積Design,Volume(L) | 38 | |
| 工作容積Working,Capacity(L) | 30 | |
| 刮板攪拌功率,Power(KW) | 0.55 | |
| 水相鍋Water, Pot | 刮板攪拌轉速,Speed(rpm) | 1400 |
| 電加熱功率Electrical,Heating,Power(KW) | 2 | |
| 油相鍋Oil, Pot | 設計容積Design,Volume(L) | 25 |
| 工作容積Working,Capacity(L) | 20 | |
| 刮板攪拌功率,Power(KW) | 0.55 | |
| 刮板攪拌轉速,Speed(rpm) | 1400 | |
| 電加熱功率Electrical,Heating,Power(KW) | 2 | |
| 外形尺寸Dimension | 乳化鍋機架（長*寬*高）Emulsifying(Length*width*height)mm | 1400*600*(1950-2500) |
| 水油鍋機架（長*寬*高）Emulsifying(Length*width*height)mm | 950*550*1100 |
工業生產用乳化機
工業生產用乳化機的處理量根據每個行業不同的生產需求，可定製不同的處理量，常見的乳化機處理量有：100L、150L、200L、250L、350L、650L、850L、1000L、1300L與2000L等。
技術參數
生產用乳化機的技術參數參考
| 名稱Name | 項目 | ZJR-100 | ZJR-150 | ZJR-200 |
| 乳化鍋Emulsifying, Pot | 設計容積Design,Volume(L) | 100 | 150 | 200 |
| 工作容積Working,Capacity(L) | 80 | 120 | 160 | |
| 刮板攪拌功率Scraper,Stirring,Power(KW) | 1.5 | 1.5 | 2.2 | |
| 刮板攪拌轉速Scraper,Stirring,Speed(rpm) | 0—86 | 0—86 | 0—65 | |
| 均質機 ,功率Homogenizer,Power(KW) | 3 | 4 | 4 | |
| 電加熱 ,功率Electrical,Heating,Power(KW) | 6 | 6 | 8 | |
| 均質轉速Homogenizer,Speed(rpm) | 2800 | 2800 | 2800 | |
| 水相鍋Water, Pot | 設計容積Design,Volume(L) | 60 | 100 | 120 |
| 工作容積Working,Capacity(L) | 45 | 80 | 95 | |
| 攪拌功率,Power(KW) | 0.55 | 0.55 | 0.75 | |
| 攪拌轉速,Speed(rpm) | 1400 | 1400 | 1400 | |
| 電加熱功率Electrical,Heating,Power(KW) | 4 | 6 | 8 | |
| 油相鍋Oil, Pot | 設計容積Design,Volume(L) | 45 | 75 | 100 |
| 工作容積Working,Capacity(L) | 35 | 60 | 80 | |
| 攪拌功率,Power(KW) | 0.55 | 0.55 | 0.75 | |
| 攪拌轉速,Speed(rpm) | 1400 | 1400 | 1400 | |
| 電加熱功率Electrical,Heating,Power(KW) | 4 | 6 | 8 | |
| 外形尺寸Dimension | 乳化鍋機架（長*寬*高）Emulsifying(Length*width*height)mm | 1750*650*（2150-2850） | 1900*780*（2380-3000） | 1450*600*（2650-3500） |
| 水油鍋機架（長*寬*高）Emulsifying(Length*width*height)mm | 1220*610*1300 | 1170*710*1500 | 1550*820*1520 |
| 名稱Name | 項目 | ZJR-250 | ZJR-350 |
| 乳化鍋Emulsifying, Pot | 設計容積Design,Volume(L) | 250 | 350 |
| 工作容積Working,Capacity(L) | 200 | 280 | |
| 刮板攪拌功率Scraper,Stirring,Power(KW) | 2.2 | 2.2 | |
| 刮板攪拌轉速Scraper,Stirring,Speed(rpm) | 0—65 | 0—65 | |
| 均質機功率Homogenizer,Power(KW) | 4 | 4 | |
| 電加熱功率Electrical,Heating,Power(KW) | 12 | 12 | |
| 均質轉速Homogenizer,Speed(rpm) | 2800 | 2800 | |
| 水相鍋Water, Pot | 設計容積Design,Volume(L) | 160 | 250 |
| 工作容積Working,Capacity(L) | 128 | 200 | |
| 攪拌功率Scraper,Stirring,Power(KW) | 0.75 | 0.75 | |
| 攪拌轉速Scraper,Stirring,Speed(rpm) | 1400 | 1400 | |
| 電加熱功率Electrical,Heating,Power(KW) | 8 | 12 | |
| 油相鍋Oil, Pot | 設計容積Design,Volume(L) | 130 | 250 |
| 工作容積Working,Capacity(L) | 105 | 150 | |
| 攪拌功率Scraper,Stirring,Power(KW) | 0.75 | 0.75 | |
| 攪拌轉速Scraper,Stirring,Speed(rpm) | 1400 | 1400 | |
| 電加熱功率Electrical,Heating,Power(KW) | 8 | 12 |
外形尺寸Dimension
| 名稱Name | ZJR-250L | ZJR-350L | ||||
| 長(mm)Length | 寬(mm)width | 高(mm)Height | 長(mm)Length | 寬(mm)width | 高(mm)Height | |
| 乳化鍋機架Emulsifying, Pot , Rack | 1850 | 1105 | 2480-3480 | 2000 | 1350 | 2750-3850 |
| 水油鍋機架Water, Pot , and , Oil , Pot | 1800 | 768 | 1600 | 2000 | 868 | 1650 |
| 平台Table | 1800 | 700 | * | 2000 | 750 | * |
| 整機Overall | 2570 | 1900 | 2480-3480 | 2950 | 2720 | 2750-3850 |
| 名稱Name | 項目 | ZJR-650 | ZJR-850 |
| 乳化鍋Emulsifying, Pot | 設計容積Design,Volume(L) | 650 | 850 |
| 工作容積Working,Capacity(L) | 520 | 680 | |
| 刮板攪拌功率Scraper,Stirring,Power(KW) | 4 | 4 | |
| 刮板攪拌轉速Scraper,Stirring,Speed(rpm) | 0-65 | 0-65 | |
| 均質機功率Homogenizer,Power(KW) | 11 | 15 | |
| 電加熱功率Electrical,Heating,Power(KW) | 18 | 18 | |
| 均質轉速Homogenizer,Speed(rpm) | 2800 | 2800 | |
| 水相鍋Water, Pot | 設計容積Design,Volume(L) | 400 | 500 |
| 工作容積Working,Capacity(L) | 320 | 400 | |
| 攪拌功率Scraper,Stirring,Power(KW) | 1.1 | 1.1 | |
| 攪拌轉速Scraper,Stirring,Speed(rpm) | 960 | 960 | |
| 電加熱功率Electrical,Heating,Power(KW) | 18 | 18 | |
| 油相鍋Oil, Pot | 設計容積Design,Volume(L) | 320 | 400 |
| 工作容積Working,Capacity(L) | 250 | 300 | |
| 攪拌功率Scraper,Stirring,Power(KW) | 1.1 | 1.5 | |
| 攪拌轉速Scraper,Stirring,Speed(rpm) | 960 | 960 | |
| 電加熱功率Electrical,Heating,Power(KW) | 12 | 12 |
外形尺寸Dimension
| 名稱Name | ZJR-650L | ZJR-850L | ||||
| 長(mm)Length | 寬(mm)width | 高(mm)Height | 長(mm)Length | 寬(mm)width | 高(mm)Height | |
| 乳化鍋機架Emulsifying, Pot , Rack | 2500 | 1350 | 3230-4560 | 2650 | 1450 | 3350-4750 |
| 水油鍋機架Water, Pot , and , Oil , Pot | 2500 | 1150 | 1950 | 2650 | 1250 | 1950 |
| 平台Table | 2500 | 850 | * | 2650 | 850 | * |
| 整機Overall | 3650 | 3420 | 3230-4560 | 3750 | 3550 | 3350-4750 |
| 名稱Name | 項目 | ZJR-1000 | ZJR-1300 | ZJR-2000 |
| 乳化鍋Emulsifying, Pot | 設計容積Design,Volume(L) | 1000 | 1300 | 2000 |
| 工作容積Working,Capacity(L) | 800 | 1000 | 1600 | |
| 刮板攪拌功率Scraper,Stirring,Power(KW) | 4 | 4 | 7.5 | |
| 刮板攪拌轉速Scraper,Stirring,Speed(rpm) | 0-45 | 0-45 | 0-45 | |
| 均質機功率Homogenizer,Power(KW) | 15 | 18.5 | 30 | |
| 電加熱功率Electrical,Heating,Power(KW) | 24 | 24 | 30 | |
| 均質轉速Homogenizer,Speed(rpm) | 2800 | 2800 | 2800 | |
| 水相鍋Water, Pot | 設計容積Design,Volume(L) | 650 | 800 | 1200 |
| 工作容積Working,Capacity(L) | 500 | 650 | 630 | |
| 攪拌功率Scraper,Stirring,Power(KW) | 1.5 | 1.5 | 2.2 | |
| 攪拌轉速Scraper,Stirring,Speed(rpm) | 960 | 960 | 960 | |
| 電加熱功率Electrical,Heating,Power(KW) | 18 | 18 | 24 | |
| 油相鍋Oil, Pot | 設計容積Design,Volume(L) | 500 | 650 | 950 |
| 工作容積Working,Capacity(L) | 400 | 500 | 760 | |
| 攪拌功率Scraper,Stirring,Power(KW) | 1.5 | 1.5 | 2.2 | |
| 攪拌轉速Scraper,Stirring,Speed(rpm) | 960 | 960 | 960 | |
| 電加熱功率Electrical,Heating,Power(KW) | 18 | 18 | 24 |
外形尺寸Dimension
| 名稱Name | ZJR-1000L | ZJR-1300L | ZJR-2000L | ||||||
| 長(mm)Length | 寬(mm)width | 高(mm)Height | 長(mm)Length | 寬(mm)width | 高(mm)Height | 長(mm)Length | 寬(mm)width | 高(mm)Height | |
| 乳化鍋機架Emulsifying, Pot , Rack | 2700 | 1350 | 3230-4700 | 2800 | 1500 | 2960-4560 | 3250 | 1250 | 3300-4800 |
| 水油鍋機架Water, Pot , and , Oil , Pot | 2700 | 1250 | 2150 | 2800 | 1320 | 2200 | 3250 | 1600 | 2225 |
| 平台Table | 2700 | 850 | * | 2400 | 850 | * | 3250 | 1500 | * |
| 整機Overall | 3750 | 3620 | 3230-4700 | 4900 | 3320 | 2960-4560 | 4800 | 4400 | 3300-4800 |

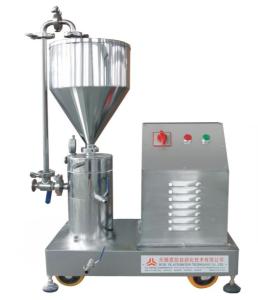

乳化研磨機
多功能精細乳化研磨機系列，結合乳化機與膠體磨的特長，具有自吸、消泡能力，為生產膠體或是要求充分均質乳化又能達到研磨效果的高粘度物料，提供了解決方案。本機可單獨使用，同時也可與乳化機、行星攪拌機配套使用。
乳化研磨機工作原理：
乳化研磨機的線速度達21M/S，由3級可調間隙的錐形定子和4級高速鏇轉的錐形轉子形成研磨模組，根據生產要求，剪下研磨間隙可從0.01mm至2mm無級調節，定轉子每一級上的凹槽一級比一級精細，深度、方向的不同增加了流體的湍流。當物料經過的時候，形成強有力的擠壓、剪下、乳化、粉碎、混合、分散均質及研磨作用。從而得到精細超微粒乳化研磨的較高效益。錐形定子外圍、出料腔及密封件部位有循環水冷卻；可根據用戶的特殊要求提供多功能的可空轉式運作。
使用範圍：
食品工業：奶油、果醬、乳製品、植物蛋白、動物蛋白及各種食品飲料等。
化學工作：油漆、顏料、染料、塗料、膠粘劑、洗滌劑、合成革、皮革等。
日用化工：牙膏、洗滌劑、鞋油、高級化妝品等。
醫藥工業：糖漿、營養液、中成藥、膏狀藥劑、生物製品、魚肝油、各種藥膏等。
技術參數：
乳化研磨機技術參數參考
| 乳化研磨機 | 流量 l/h | 輸出rpm | 功率KW | 外形尺寸 | ||||
| A | B | C | D | E | ||||
| RY-75 | 50~1,000 | 4,500 | 2.2 | 680 | 710 | DN15 | DN25 | 380 |
| RY-100 | 300~3,500 | 3,800 | 4 | 700 | 750 | DN32 | DN50 | 420 |
| RY-125 | 500~6,000 | 3,400 | 7.5 | 720 | 800 | DN40 | DN65 | 450 |
| RY-160 | 1,000~15,000 | 2,500 | 15 | 820 | 950 | DN50 | DN80 | 450 |
| RY-250 | 2,000~30,000 | 1,500 | 30 | 1,100 | 1,050 | DN80 | DN150 | 550 |
