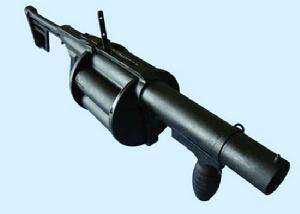

中國警用38mm轉輪防暴發射器是中國兵器工業第二〇八研究所立項研製的新式反恐防暴武器裝備。警用38mm轉輪防暴發射器為單管大口徑手持式滑膛武器,6發轉輪彈巢供彈,採用唧筒式工作方式,發射38mm系列防暴彈,包括動能彈、催淚彈、發煙彈、染色彈、爆震彈等。

中國警用38mm轉輪防暴發射器中國警用38mm轉輪防暴發射器
隨著國內外社會治安形勢的日趨惡化,有組織、有預謀的團伙暴力犯罪日益增多,急需研製開發多發裝填的大口徑防暴武器,以更加有效地驅散近距離騷亂人群及制服團伙犯罪分子。

根據這一需求,中國兵器工業第二○八研究所於2000年開始了警用38mm轉輪防暴發射器的前期研發工作,經過3個循環的研製,成功地解決了大口徑轉輪防暴武器的驅動、定位、減重等關鍵技術,並於2003年正式立項研製。2005年11月,警用38mm轉輪防暴發射器在中國民用槍枝彈藥檢測中心順利通過了設計定型試驗,2006年7月通過了中國兵器裝備集團公司組織的設計定型審查,為我國反恐防暴武器裝備又添加了一個新品種。

該武器自面世以來參加了多次國內主辦的警用武器裝備展覽會,已被4個城市的公安局試用;同時走出國門,參加了第13屆法國軍警武器展覽會,受到了國內外警務人員的廣泛關注,目前已出口到兩個國家。

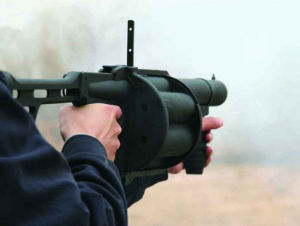

38mm轉輪防暴發射器的肩托為框駕式結構。取下肩托,防暴發射器也可實施射擊,便於射手在車船等交通工具內使用。

性能數據

口徑

38mm

使用彈藥

38mm系列彈(動能彈、催淚彈、染色彈、發煙彈、爆震彈等)

轉輪容彈量

6發

工作方式

唧筒式

發射器質量

3.4kg

發射器全長

750mm

發射器高

175mm

發射器寬

145mm

瞄準基線長

334mm

瞄具

球形準星、缺口和覘孔式照門

初速

60+-15m/s

平均最大射程

>=110m

扳機力

58-78m

轉輪驅動力

<=120發

使用壽命

>=3000發

系統組成

中國警用38mm轉輪防暴發射器中國警用38mm轉輪防暴發射器
警用38mm轉輪防暴發射器為單管大口徑手持式滑膛武器,6發轉輪彈巢供彈,採用唧筒式工作方式,發射38mm系列防暴彈,包括動能彈催淚彈發煙彈、染色彈、爆震彈等。

該發射器由發射管組件、發射機組件、轉輪部件、肩托、前握把、瞄具等組成。其擊發機構為聯動式,並設有擊針保險機構閉鎖保險機構,這兩種保險機構不僅可保證閉鎖不到位時不能實現擊發,而且擊發後也不會因振動而開鎖,提高了使用安全性。該發射器還設有獨特的螺旋驅動裝置,通過手拉前握把,可帶動轉輪旋轉實現供彈動作,同時使轉輪與發射管雙向閉鎖,驅動平滑,閉鎖可靠。

在保障發射器具有足夠強度的前提下,研製人員對該發射器進行了最佳化設計,大量採用輕金屬,其發射管、前後擋彈板、發射機座、肩托等部件採用高強度輕質鋁合金製成,轉輪採用鎂鋁合金注射成型工藝製成。因此,該發射器質量僅3.4kg,在國內外同類產品中最輕;不含可拆卸式肩托時全長僅535mm,特別適合在狹窄空間如車船等交通工具內使用。

發射管組件 發射管組件由發射管轉輪框帶動桿導軌退殼挺發射機座等組成。發射管前端裝有球形準星,尾端與前擋彈板、轉輪框聯接在一起,下部裝有前握把,背帶環位於發射管左側。

發射機座是發射器的基礎部件,其前後分別與後擋彈板、肩托相連,內裝發射機。

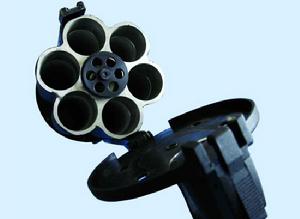

38mm轉輪防暴發射器的轉輪呈打開狀態。其退殼挺為圓盤形,可同時將6發彈殼從轉輪彈巢中彈起,以便於快速退殼

發射機組 件發射機組件裝在發射機座內,主要由扳機、阻鐵阻鐵簧擊針、擊針簧、擊針簧桿等組成。該機構為聯動發射模式,可進行單發發射和補火發射

轉輪部件 轉輪部件由帶有6個彈巢的轉輪體、螺旋柱組成。

肩托 肩托為框架式結構。肩托體採用輕質鋁合金製造,托底板採用橡膠製造。肩托可拆卸,取下肩托時防暴發射器也可實施發射,便於射手在車船等交通工具內使用。

中國警用38mm轉輪防暴發射器中國警用38mm轉輪防暴發射器

前握把 前握把部件連線在發射管下部的導軌部件上,用於拉動帶動部件,驅動轉輪實現供彈,同時也可提高射擊穩定性和精度。

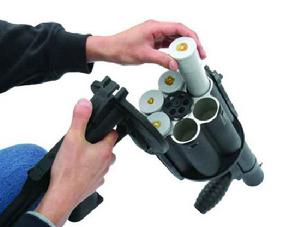

瞄具 由球形準星、L形表尺組成。球形準星固定在發射管前部,L形表尺位於轉輪框上,L形表尺的短臂上有缺口式照門,長臂上有兩個覘孔式照門。當射程為40m以內時,可用缺口式照門進行瞄準射擊;當射程為60m時,可將表尺的長臂豎起,用長臂下部的覘孔進行瞄準射擊;當射程為100m時,用長臂上部的覘孔進行瞄準射擊。 另一手握住前握把,向下迴轉轉輪,即可打開轉輪彈巢,裝填彈藥

裝填與發射動作

中國警用38mm轉輪防暴發射器中國警用38mm轉輪防暴發射器

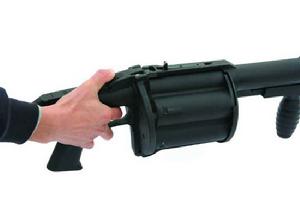

向轉輪內裝填防暴彈時,一手握住發射機座並用拇指按壓鎖緊鉤後部,使鎖緊鉤與轉輪框開鎖(解脫),另一手握住前握把,向下迴轉轉輪,即可打開轉輪彈巢,裝填彈藥。
裝填完畢6發防暴彈後,向上迴轉轉輪,當轉輪尾部與後擋彈板閉合時,鎖緊鉤與轉輪框扣合,實現閉鎖。扣動扳機時,扳機帶動擊針簧桿向前,同時阻鐵向後撥擊針,壓縮擊針簧。當擊針後退約7mm時,阻鐵解脫擊針,擊針在擊針簧力作用下向前復進,打擊底火,完成第一發防暴彈的發射動作。
發射完畢,鬆開扳機時,擊針在扳機作用下復位;阻鐵在阻鐵簧作用下,卡入擊針下面的凹槽內,扳機復位。隨後,握住前握把的左手食指壓入前握把限位片,可向後拉動前握把,解脫轉輪鎖緊定位機構,驅動轉輪迴轉60°,使轉輪彈巢內的下一發防暴彈對準發射管彈膛。前握把在其簧力作用下回位,轉輪鎖緊定位機構再次鎖緊轉輪,可進行下一發防暴彈的發射。6發彈發射完畢,解脫鎖緊鉤,打開轉輪彈巢,退殼挺簧推動退殼挺後退,彈起彈殼,即可將6發彈殼快速倒出。之後,可進行下一輪次的防暴彈裝填及發射。

關鍵技術

警用38mm轉輪防暴發射器的關鍵技術主要包括轉輪驅動技術轉輪鎖緊定位技術減重技術以及安全發射技術。經過多次改進,這些關鍵技術問題得到很好地解決。

中國警用38mm轉輪防暴發射器中國警用38mm轉輪防暴發射器

轉輪驅動技術由於轉輪尺寸質量較大,迴轉慣量大,因此,解決轉輪驅動、定位問題是該發射器的關鍵技術。該發射器設有一套螺旋驅動機構,保證了其轉輪驅動靈活、平穩、省力。

轉輪的旋轉動作由固定聯結在轉輪中的螺旋柱及帶動塊配合完成。螺旋柱上有6道螺旋槽及相應直槽;前握把聯結有一根帶動桿,帶動桿後部設有帶動塊。發射器處於待擊狀態時,帶動塊位於螺旋柱前端直槽中,相應的轉輪彈巢對準發射管彈膛。擊發後,向後拉動前握把,驅動帶動桿向後運動,帶動塊即在直槽中走完空行程後進入螺旋槽,推動轉輪轉動60°,使下一個轉輪彈巢對準發射管彈膛。此時,帶動塊進入螺旋柱尾端直槽,將轉輪位置規正。隨後,前握把在其簧力作用下向前復位,帶動塊即沿直槽復位到起始位置,完成一次驅動。

發射器在研製過程中通過調整螺旋槽螺距,確定了可靠、平穩及合理的驅動力。

轉輪鎖緊定位技術大口徑轉輪武器的供彈機構對轉輪的鎖緊定位多數採用單向定位方法,即在轉輪的外表面設有若干單向定位槽,轉輪迴轉到位後,轉輪框上有一單向銷進入定位槽,起到限位作用。這種鎖緊定位方式受到意外震動時,轉輪存在朝反方向迴轉而偏離發射管的隱患。

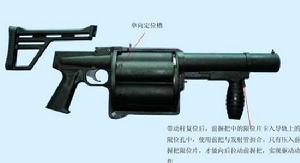

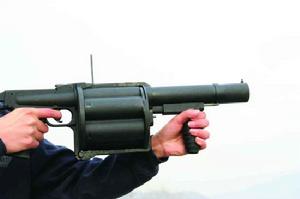

警用38mm轉輪防暴發射器採用雙向鎖緊定位技術,即除了採用上述方法定位迴轉到位的轉輪外,同時其轉輪內部螺旋柱上的6道鎖緊直槽與帶動桿後部的帶動塊配合,進一步實現轉輪鎖緊動作。初始狀態時,帶動塊與鎖緊直槽迭合6mm,轉輪無法轉動;拉動前握把,帶動塊在鎖緊直槽中運動6mm(開鎖行程),帶動塊與鎖緊直槽脫離;轉輪迴轉到位後,帶動桿復位,再次進入轉輪鎖緊直槽,實現鎖緊動作。瞄準後扣動扳機,實施發射

轉輪鎖緊定位機構保證了轉輪定位可靠,提高了定位精度,晃動量小,排除了意外震動的影響,有利於提高射擊精度。

減重技術該發射器的發射管、肩托由高強度鋁合金加工而成,發射機座由鑄鋁材料壓鑄成型,最重的關鍵件——轉輪,採用鎂鋁合金注射成型工藝製成,大幅度減輕了發射器的質量。鎂鋁合金在輕武器行業尚屬新材料,其強度可滿足發射器的強度要求。而金屬注射成型工藝是新興的先進工藝,可大幅度提高材料利用率,降低加工成本,並提高零件表面質量,尺寸一致性好。轉輪採用鎂鋁合金注射成型工藝,與採用超硬鋁機加工藝相比,其質量減輕了約350g,成本降低了50%以上。

中國警用38mm轉輪防暴發射器中國警用38mm轉輪防暴發射器
由於大量採用輕金屬,該發射器在國內外同類產品中質量最輕,並且其射程不低於38mm單管防暴長槍

安全發射技術在第一輪樣槍試驗中,出現了發射時鎖緊鉤自行開鎖的問題,經過認真分析,確定發射後鎖緊鉤受震動而彈起是自行開鎖的根本原因。為此,課題組進行改進設計,增加了擊針保險結構:通過擊針保險將鎖緊鉤與擊針聯動,擊發後擊針處於前方位置時,擊針保險銷不能下降,鎖緊鉤不能迴轉開鎖。只有鬆開扳機,擊針回位後,擊針保險進入擊針上的讓位孔內,才能壓動鎖緊鉤尾端,實現開鎖動作。反之,在轉輪處於開鎖狀態,如扣動了扳機沒有鬆手,擊針處於前方位置時,則轉輪框無法推開鎖緊鉤實現閉鎖,不會出現擊針誤觸發防暴彈的現象,確保了使用安全性。

採取上述措施後,從根本上解決了鎖緊鉤自行開鎖的問題,杜絕了因誤操作帶來的安全隱患

結束語

警用38mm轉輪防暴發射器經過設計、試製、試驗及改進設計,成功解決了一系列關鍵技術問題,完成了設計定型試驗,全面達到研製契約規定的性能指標要求,處於國際先進水平。該發射器的研

中國警用38mm轉輪防暴發射器中國警用38mm轉輪防暴發射器
製成功,為我國大口徑防暴武器研發提供了有價值的經驗。

該發射器的許多部件採用型材和壓鑄件,減少了工裝,節省了原材料,節約了工時,降低了生產成本。其許多零件是在數控工具機上加工出來的,外形尺寸具有很好的一致性,有利於整個發射器的裝配和零、部件互換通用。發射器所採用的材料全部立足於國內,屬完全國產化的產品,維修、保養方便。材料表面處理採用了氧化磷化、硬質陽極氧化等工藝,工藝流程穩定可靠。

警用38mm轉輪防暴發射器具有外形美觀、結構緊湊、火力持續性強、使用安全、便於維護保養等技術優勢,產品具有自主智慧財產權,其必將在國內、國際市場上產生積極的影響。
