工作原理與結構特徵
工作原理
當感測器在驅動器的驅動下沿被測表面作勻速直線運動時，其垂直於工作表面的觸針，隨工作表面的微觀起伏作上下運動，觸針的運動被轉換為電信號，將該信號進行放大，濾波，經A/D 轉換為數位訊號， 再經 CPU 處理，
計算出Ra、Rz 值並顯示。

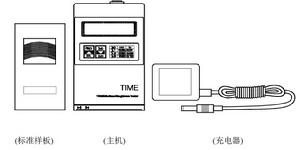

基本配置
主機 一台
充電器 一個
標準樣板 一塊
tr101主機結構
1 ⋯⋯⋯⋯ 啟動按鈕 2 ⋯⋯⋯⋯液晶螢幕
3 ⋯⋯⋯⋯ 選擇鍵1 4 ⋯⋯⋯⋯選擇鍵 2
5 ⋯⋯⋯⋯ 電源開關 6 ⋯⋯⋯⋯充電插口
7 ⋯⋯⋯⋯ 測試區域 8 ⋯⋯⋯⋯測頭保護蓋
tr101主要性能指標
測量參數： Ra、Rz
掃描長度（mm）： 6
取樣長度（mm）： 0.25、0.80、2.5
評定長度（mm）： 1.25、4.0、5.0
測量範圍（μm ）：
Ra： 0.05 ~ 10.0
Rz： 0.1 ~ 50
示值誤差： ±15%
示值變動性： <12%
感測器觸針針尖圓弧半徑及角度：
針尖圓弧半徑： 10.0±2.5 μm
感測器觸針靜測力及其變化率：
觸針靜測力： ≤0.016N
測力變化率： ≤800N/m
感測器導頭壓力： ≤0.5N
電池： 3.6V×2 鎘鎳電池
充電器： DC 9V, 充電時間10~15 小時
外形尺寸： 125 mm×73 mm×26 mm
重量： 200g
3.2 主要功能
可選擇測量參數Ra、Rz；
可選擇取樣長度；
具有校準功能；
自動檢測電池電壓並報警；
充電功能, 可邊充電邊工作。
3.3 使用環境
工作環境條件
溫 度： 0 ～40 °C
相對濕度： < 90 %
周圍無振動、無腐蝕性介質
存儲環境條件
溫 度： －20 ～60 °C
相對濕度： < 90 %
流通條件： 三級
保養與維修
保養
避免碰撞、劇烈震動、重塵、潮濕、油污、強磁場等情況；
每次測量完畢，要及時關掉電源，以保持電池能量，並應及時地對電池進行充電；
充電時，要注意控制充電時間一般以10~15 小時為宜。要防止因超長時間的過充電而對電池造成損害；
感測器是儀器的精密部件，切記精心維護。每次使用完畢，要將儀器的保護蓋輕輕蓋好。避免對感測器造成劇烈的振動；
隨機標準樣板應精心保護，以免劃傷後造成校準儀器失準。
維修
本儀器如出現故障，由生產廠家負責維修。用戶請勿自行拆卸、修理。送回生產廠家進行檢修的儀器，應隨同附上保修卡及隨機配備的校準樣板，並說明故障現象。
