YML隔膜壓力表

YML隔膜壓力表

L-螺紋式 L-螺紋式 N-螺母式

產品簡介

YM系列隔膜壓力表適用於測量具腐蝕性、高粘度、易結晶、易凝固,溫度較高聽液體、氣體或顆粒狀固體

隔膜壓力表隔膜壓力表
介質的壓力以及必須避免測量介質直接進入壓力儀表和防止沉澱物積累且易清洗的場合。

產品套用

隔膜壓力表主要用於石油、化工、化纖、染化、製藥、制鹼食品等工業部門。

產品選型

隔膜壓力的選型標示:

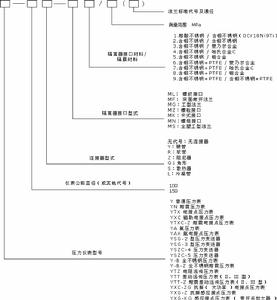

YML隔膜壓力表型號命名YML隔膜壓力表型號命名
□---選配壓力表型號

□---隔膜膈離器型式
L-螺紋式
F-法蘭式
G-工字形法蘭式
K-夾子式
N-螺母式
Z-螺栓式
H-均質機用
S--全塑工字法蘭
□---連線的代號
無代號)直接(被測介質溫度<80℃)
G)角形(被測介質溫度<150℃)
Y)硬管(被測介質溫度<200℃)
R)軟管(1米.2米.4米.6米)
S)散熱器(被測介質溫度<200℃)
Z)阻尼器
□---膜片材料
1)316.
2)316L
3)蒙乃爾合金
4)哈氏合金
5)鉭片
6)蒙乃爾合金+四氟
7)哈氏合金+四氟
8)鉭片+四氟
9)316L+四氟
□---測量範圍
L-螺紋式 ≤60MPa
F-法蘭式 ≤25MPa
G-工字形法蘭式 ≤4MPa
K-夾子式 0.1~2.5MPa
N-螺母式 0.1~2.5MPa
Z-螺栓式 1~25MPa
H-均質機用 10~60MPa S--全塑工字法蘭0.16~2.5MPa
□---法蘭標準代號
按化工部HG,國標GB及日本JIS,美國ANSI等標準製造
□ML螺紋型式
M20×1.5(G3/8 in)(G1/2 in)(NPT1/2 in);
