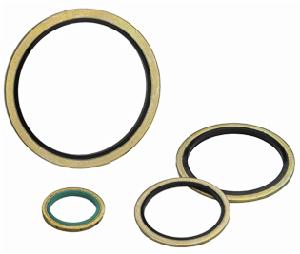

US/USS組合墊圈(Bonded Seal) 由橡膠圈和金屬墊圈整體粘合硫化而成。組合墊圈主要用於螺栓、法蘭等連線件間的密封。由於其結構簡單、密封高效、且價格低廉,使其在機械製造業得到廣泛套用。

US/USS組合墊圈(bonded Seal) 由橡膠圈和金屬墊圈整體粘合硫化而成。USS為自動定心型(Self-Centralizing),相對US而言,其橡膠圈內圈有一圈薄薄的凸起,可起到自動定心的作用。
組合墊圈主要用於螺栓、法蘭等連線件間的密封。由於其結構簡單、密封高效、且價格低廉,使其在機械製造業得到廣泛套用。
常見橡膠材料:NBR, Viton, HNBR, EPDM
耐壓範圍:一般為30~40MPa,最高可達60MPa(視配合表面精度而定)
溫度範圍:-30℃~200℃(視橡膠材料而定)
標準:國際上沒有廣泛使用的標準,一般大公司有自己獨立的標準體系,國內JB982-77是使用比較廣泛的標準。
US/USS組合墊圈的套用

US型需要在連線面設定定位槽,以確保全裝時墊圈的定位準確

USS型因其帶有定位裝置,無需設計溝槽便可實現定位
