在交換元件間,電話用戶部分(TUP)協定為基本通話過程中電路交換網路連線的建立、管理和釋放提供了骨幹通信,以便於提供遠程電信服務。TUP支持模擬和數字電路,並對電話管理信號的傳輸進行限定。

定義

在交換元件間,電話用戶部分(TUP)協定為基本通話過程中電路交換網路連線的建立、管理和釋放提供了骨幹通信,以便於提供遠程電信服務。TUP支持模擬和數字電路,並對電話管理信號的傳輸進行限定。

TUP 對用於傳輸語音通信的電路進行控制。同樣,利用 TUP 還能對電路的狀態進行校驗和管理。 TUP 能夠很好地支持諸如交換技術和語音郵件的應用程式,在這些程式中,呼叫被傳送於固定或無線網路端點之間。

協定結構

TUP 報頭的結構如下:

8 7 6 5 4 3 2 1 Octets

Message Type Code 1

Message Type Code - 基本包括標籤、頭代碼和一個或多個信號和/或指示。服務信息 octet 構成服務指示器和子服務域。其中服務指示器用來聯合信令信息和特定用戶部分,且只使用於信息信號單元。國家和國際信令信息允許保留各自子服務域中的信息不同點。在國家套用中,當這種區別對於特定的國家用戶部分而言並不是必須時,子服務域可獨立套用於不同的用戶部分。

相關協定:SS7、ASP、BICC、BISUP、ISUP、MTP、SCCP、TCAP、DUP、MAP

組織來源:TUP 定義在 ITU-T Q.723 中, ISUP 定義在 ITU-T Q763 中。

運行

TUP[一個協定] TUP[一個協定]

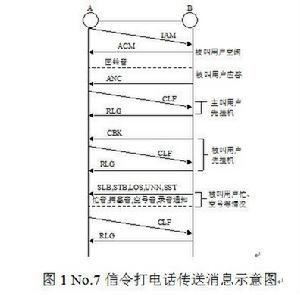

在No.7信令第四級TUP中,將打通電話各個階段所需要傳送的信息分解成許多訊息,可根據需要選用。這些訊息見表1。圖1示出A局和B局之間套用No.7信令打通一個電話以及遇忙等情況。當A局用戶撥完號碼後送出起始地址訊息(IAM)至B局, IAM所包括的內容除被叫號碼外,還包括主叫類別,是國際電話、長途電話還是市內電話的指示,是否包括衛星電路,是否需要導通檢驗,是否包括回音抑制器,是否是轉移呼叫等等信息,可見十分豐富。

B收到IAM後如被叫用戶空閒,即送出地址全訊息(ACM),表示電話已接通,B一方面向被叫用戶振鈴,另一方面送出回鈴音,在圖 1中以虛線示出,主要示明這個回鈴音不是從信令通道而是在講話通道中送出的。被叫用戶應答後送ANC,表示是要計費的,如免費可改送ANN。圖1中還示出主叫先掛機和被叫先掛機拆線時互送的訊息。可見主叫先掛機打電話全過程共需5個訊息,被叫先掛機需6個。因此通常打通一個電話以需傳送5.5個訊息計算。

在用戶忙(市忙、長忙)、用戶退出服務、空號等情況,B將不送ACM而相應送出SLB、STB、LOS、UNN、SST等訊息,同時在講話通道送出相關忙音等信號音,A局即拆線。

上面提到的各種訊息,都可在表1中找到。

如果是打長途電話,或者是打某種特服電話(如110盜警、119火警),需要傳送主叫號碼,則此時可套用IAI來取代IAM,因為IAI包括主叫用戶號碼等附加信息。在某些需要來電顯示或惡意呼叫追尋而主叫號碼未送達被叫局的情況,可以由被叫局向主叫局送GRQ索取主叫號碼,主叫局以GSM回響,在GSM中送出主叫號碼。

表1 TUP訊息標題碼分配

  訊息組 H H 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111
   0000 國內備用
  FAM 0001   IAM IAI SAM SAO
  FSM 0010   GSM   COT CCF
  BSM 0011   GRQ
  SBM 0100   ACM (CHG)
  UBM 0101   SEC CGC (NNC) ADI CFL (SSB) UNN LOS SST ACB DPN     EUM
  CSM 0110 (ANU) ANC ANN CBK CLF RAN (FOT) CCL
  CCM 0111   RLG BLO BLA UBL UBA CCR RSC
  GRM 1000   MGB MBA MGU MUA HGB HBA HGU HUA GRS GRA SGB SBA SGU SUA
   1001      備用
  CNM 1010   ACC    國際和國內備用
   1011
  NSB 1100    MPM   國內備用
  NCB 1101   OPR
  NUB 1110   SLB STB
  NAM 1111   MAL
(FOT)在國際半自動接續中使用 (NNC)和(SSB)只在國際網中使用 (ANU)(CHG)暫不使用
ACB 禁止接入信號 FAM 前向地址訊息 NSB 國內成功的後向建立訊息
ACC 自動擁塞控制信息訊息 FOT 前向傳遞信號 NUB 國內不成功的後向建立訊息
ACM 地址收全訊息 FSM 前向建立訊息 OPR 話務員信號
ADI 地址不全信號 GRA 電路群復原證實訊息 RAN 再應答信號
ANC 應答計費信號 GRM 電路群監視訊息 RLG 釋放監護信號
ANN 應答不計費信號 GRQ 一般請求訊息 RSC 電路復原信號
ANU 應答(未限定)信號 GRS 電路群復原訊息 SAM 後續地址訊息
BLA 阻斷證實信號 GSM 前向建立信息訊息 SAO 一個信號的後續地址訊息
BLO 阻斷信號 HBA 硬體故障群阻斷證實訊息 SBA 軟體產生群阻斷證實訊息
BSM 後向建立訊息 HGB 硬體故障群阻斷訊息 SBM 成功的後向建立信息訊息
CBK 後向拆線信號 HGU 硬體故障阻斷消除訊息 SEC 交換設備擁塞信號
CCF 導通失敗信號 HUA 硬體故障群阻斷消除證實訊息 SGB 軟體產生群阻斷訊息
CCL 主叫用戶拆線信號 IAI 帶附加信息的起始地址訊息 SGU 軟體產生群阻斷消除訊息
CCM 電路監視訊息 IAM 起始地址訊息 SLB 用戶市話忙信號
CCR 導通檢驗請求信號 LOS 用戶退出套用信號 SSB 用戶忙信號(電氣的)
CFL 呼叫失敗信號 MAL 惡意呼叫識別信號 SST 傳送特別信息音信號
CGC 電路群擁塞信號 MBA 面向維護群阻斷證實訊息 STB 用戶長途忙信號
CHG 計費訊息 MGB 面向維護群阻斷訊息 SUA 軟體產生群阻斷消除證實
CLF 前向拆線信號 MGU 面向維護群阻斷消除訊息 UBA 阻斷訊息證實信號
CNM 電路網路管理訊息組 MPM 計費脈衝訊息 UBL 阻斷消除信號
COT 導通信號 MUA 面向維護群阻斷消除證實訊息 UBM 不成功的後向建立信息訊息

表1是按照1992年ITU-T白皮書的內容示出的,目前我國除該表末附註說明的不用外,還有GRM訊息組中的SGB、SBA、SGU、SUA,以及UBM訊息組中的EUM暫不使用。另外,表中左下角NSB、NCB、NUB和NAM四組訊息是適合我國國內套用加上去的。

表1中所示出的各種訊息的詳細含義以及格式,這裡不再細述,套用No.7信令作各種呼叫(如上述的長途呼叫、惡意追尋呼叫等),以及經過匯接局的呼叫等情況的信號流程,這裡也不再一一列舉。

又在No.7信令中,中繼是雙向運用的,必須妥善解決雙方向的選線方式以避免和減少雙重占用的發生。
