SIEMENS溫控閥

SIEMENS溫控閥

2、控制器自動根據二次側出水溫度,調整一次側閥門內水流量,達到舒適、節能的效果。 2、用於蒸汽流量控制時,一般指98%乾度的飽和蒸汽。 5、電動溫控閥不可長時間做截止閥使用。

SIEMENS溫控閥的工作原理

SIEMENS電動溫控閥是電動流量調節閥在溫度控制領域的典型套用,其基本原理:通過控制換熱器、空調機組或其他用熱、冷設備、一次熱(冷)媒入口流量,以達到控制設備出口溫度。當負荷產生變化時,通過改變閥門開啟度調節流量,以消除負荷波動造成的影響,使溫度恢復至設定值。

SIEMENS溫控閥分類

a、西門子原裝——電動溫控閥
b、混裝(西門子)——電動溫控閥(配西門子合作夥伴濟南工達生產的閥體)

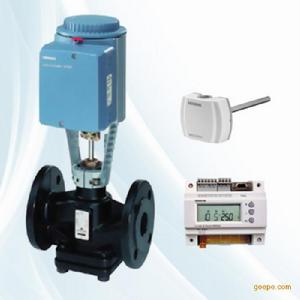

SIEMENS溫控閥組成

SIEMENS控制器:

接受溫度信號,經P/PI/PID運算,輸出0...10V控制信號。西門子控制器常用型號有RWD62\RWD68\RLU236\RMZ730-B等(自2011年來西門子RWD62、RWD68停產期間,採用西門子新產品RWD60代替)

SIEMENS執行器:

接受控制器送出的調節信號,精確調節閥門開度,運行穩定,可選斷電復位、3P或模擬調節、230DCV或24DCV供電。西門子執行器常用型號有SUA21\SQS65\SSC85\SQX622011新代替產品SAX61)\SKD62\SKB62\skc62等。

SIEMENS閥體:

調節介質流量的執行者,與執行器搭配組成電動調節閥。西門子閥門按材質分為:銅閥,鑄鐵閥、球鐵閥、鑄鋼閥;按連線方式可分為:螺紋連線和法蘭連線閥門;按使用介質可分:水閥和蒸汽閥。口徑DN10...DN150。

SIEMENS感測器:

測量介質溫度,種類齊全。按安裝位置可分為:浸入式溫度感測器、捆綁式溫度感測器、風管式溫度感測器、室內溫度感測器、室外溫度感測器等多種類型。

西門子溫控閥特點

優點:

a、具有比例積分(PI)或比例積分、微分(PID)調節功能,控制穩定、精確。
b、針對不同的現場工況,可靈活調整控制參數,達到系統最最佳化。
c、可由控制器讀取當前溫度值及觀察閥門工作狀態。
d、可擴展功能,如遠程設定、溫度補償、超溫報警、用熱計量及自動抄表、遠傳等。
e、大部分型號可在斷電時進行手動操作。

特點:

1、西門子溫控閥門控制器安裝調試簡單,不需要昴貴的調試及現場編程費用。
2、控制器自動根據二次側出水溫度,調整一次側閥門內水流量,達到舒適、節能的效果。換熱器出水溫度根據室外溫度進行補償變化,用戶在使用過程中感覺舒適,避免了室外溫度越高室內溫度越高,室外溫度越低室內溫度越低的怪圈。用戶在使用舒適的前提下,可節約運行費用,降低運營成本,取得可觀的經濟效益。
3.根據不同的使用現場,特別是無人值守工作站,可選用多功能控制器的外延功能,支持對水泵、流量、壓差等進行控制,並對運行中的故障報警。
4.閥體部分採用先進的壓力反饋裝置,解決了長期以來困擾電動調節閥因高壓降而影響其使用的問題。用途廣泛,可用於化工、石油、冶金、電力輕工等各行業生產和實現自動控制,適用於空調、製冷、通風、供熱等換熱場合。
5、電動閥門執行器採用西門子樓宇科技的液壓控制專利技術,實現大推力,長壽命,安全穩定,可有效節約用戶投資。
6、加入室外溫度感測器,實現室外溫度補償,並可節約能源、降低運營費用。

西門子溫控閥的選型常識

1、應根據熱媒種類(蒸汽/熱水)、溫度、壓力參數以及使用工況(換熱器類型、開/閉系統)綜合考慮選用閥門材質、流通能力和執行器關斷力。
2、用於蒸汽流量控制時,一般指98%乾度的飽和蒸汽。若為過熱蒸汽,由於蒸汽絕熱指數k發生變化及流體粘性係數導致流量相應變化,一般需重新計算校核。
3、介質流量與閥門前後壓差成平方根關係。過大的壓差不僅產生噪音,而且對閥體產生汽蝕作用,影響使用壽命,輕者密封不嚴,重者可能爆炸,造成人員傷亡等重大事故。
4、優良的溫度調節曲線是實現溫控效果的保證。除快熱性系統特殊要求外,應儘量保證閥門為等百分比或拋物線型特性。
等百分比:Q/Qmax=R(L/lmax-1)
拋物線型:Q/Qmax=1/[1+(根號下R-1)L/Lmax]2
5、電動溫控閥不可長時間做截止閥使用。停機時,請關閉
6、兩通閥切不可通過拆除閥底座盲板用作三通閥。
7、使用第三方生產的設備與西門子產品配套,應注意符合安全要求。
8、溫控閥不可用直供水系統,須加循環,若為即熱式換熱器則還需加儲熱罐。
9、生活熱水工況時,請區分24小時熱水和定時熱水供應工況。

西門子溫控閥使用注意事項

環境濕度的影響

-執行器允許的環境濕度≤95%r.h ,不得有濕氣露水

溫控閥溫控閥
-謹防機房管道、設備跑冒滴漏
-注意凝結水二次揮發
-機房保持通風或定時換氣排風
-注意門窗防雨,建築漏水環境溫度的影響

-執行器允許的環境溫度≤55℃;
-閥體、換熱器、管道注意保溫;
-機房保持通風或定時換氣通風;
-避免陽光直射。

露天安裝導致的故障

-結冰:冬季室外低溫,設備不用時,內部存水,結冰膨脹
-紫外線照射:塑膠件電子件易老化
-雨水:導致線路板燒壞,金屬件生鏽
-灰塵:線路板積垢,機械件阻塞

安裝位置注意事項

-不要太高,否則不便於調試、維修、更換
-避開調節閥上部管線,尤其是管道法蘭、活結等管件接口,以免漏水損壞執行器
-執行器應安裝於閥體上部,以免漏水損傷執行器
-閥體安裝切忌裝於管道“U”型底部或設備能夠凝水倒流處,以免溫控閥閥體記憶體水,造成二次通汽時產生汽錘

設備開機運行

-設備初次運行時,由於暖管及二次水大幅提溫要求,溫控閥會處於急劇滿負荷運行,導致損傷;
-建議由旁通過汽、過水,待二次側溫度升至接近設定值時,再關閉旁通(注意旁通一定要關閉死);
-新管網,系統投入運行一段時間,請務必清理過濾器,以免堵汽堵水沖壞;
-注意操作時,蒸汽閥慢開快關,水閥慢開慢關.

維護保養

-溫控閥運行時,定期檢查,及時排除故障
-設備停機後,檢修保養
-設備開機前,檢修保養
-設備長時間停用時,注意定期檢查,改善機房環境,對於易積灰、易生鏽部位需清理防護
-須由經過學習培訓的專業技工進行操作和維保。
