簡介

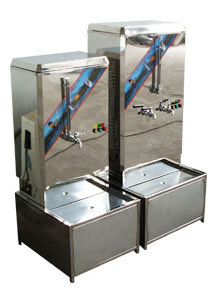

實用新型專利產品——QFD全自動分離式電熱開水器，實用新型專利產品(專利號：ZL98242524.4) 江蘇省靖江市雙勝水暖設備廠。 該產品是以電為能源，連續供應開水的節能新型產品。
QFD全自動分離式電熱開水器產品特點
1、全自動分離式電熱水器，採用三體分離結構，使生水和開水絕對分離，徹底克服了生水與開水混合在一起的弊病並具備快速沸水，屬於商用電器技術領域。
2、水位採用電控微動型觸點控制。安全可靠，經久耐用，節能省電、維修、清垢簡單方便，無需專人管理。
3、利用餘熱、節能措施長久保溫，不用過夜後放水。
4、產品系列化供用戶選用。
QFD系列全自動分離式電熱開水器系列規格型號表：
| 型號 | 容量 （L） | 供水量 （L/H） | 電壓（ V） | 功率（ KW） | 外型尺寸 長×寬×高（mm） |
| QFD－4C | 36 | 60 | 220/380 | 4 | 480×290×810 |
| QFD－4C | 36 | 80 | 380 | 6 | 480×290×810 |
| QFD－4C | 52 | 120 | 380 | 9 | 538×330×980 |
| QFD－4C | 52 | 160 | 380 | 12 | 538×330×980 |
| QFD－4C | 80 | 220 | 380 | 18 | 618×380×1200 |
安裝使用
1、將開水器放到使用方便位置，擺放平整，用軟管連線好水源，可多次注滿冷水清洗，以免污物堵塞。
2、清洗完畢，注水測量冷水位線是否符合本機要求，如果不符，可彎曲浮球閥連桿，調正水位高低，達到要求為止。(產品出廠前已調試好，一般無需調動)
3、接通電源，在接電時應按照供電部門有關安全規定要求在電路中加入相應規格的漏電保擴開關。產品外殼按要求連好接地線。
4、按上述要求測試檢查正確無誤時通電使用。
5、附電控制原理圖。
工作原理
1、開水器用軟管同水源連線、水源進入冷水箱導入沸水器，水位上升，有浮球閥控制到限定高度，自動關閉水源。
2、水源進入冷水箱、冷水電控球並浮起，接通控制迴路電源。
3、接通電源，紅色指示燈亮，顯示有電。當綠燈亮顯示加熱管在工作，約五分鐘開始沸水，同時冷水也不斷補充到沸水器內，形成工作程式。
4、沸水器沸水不斷溢流到開水箱內，水位上升，開水電控浮球逐步上升到限定高度，斷開沸水器加熱管停止工作。綠燈滅，當開水箱內水溫低千98℃時自動開啟，此時黃燈亮。
5、開水經飲用，開水箱水位下降導致電控浮球下降，這時綠燈亮，開始沸水。
6、根據上述原理，開水器形成以上程式控制功能達到全自動循環工作，無需專人管理。
7、因其它原因出現故障，開水器內設有冷、開水、溢水管，水會從管中溢出，不會造成損壞，應及時檢查維修。
8、因水源斷水，冷水電控球並下降到限定位置，會自動切斷控制迴路停止工作系統，如長久缺水和停用應切斷總電源，對開水器實行保護。
保養與檢修
1、本產品全自動控制，接通水、電、開水箱即按程度運行，但長時間斷水，為保護延長電器壽命應切斷總電源。
2、因各地水質不同，定期對電熱管、沸水管、溢水管及開水浮球等清理水垢，清垢時不得敲擊、碰撞。
故障排除檢修
1、冷水溢溢水，應檢查浮球璃芯是否失靈。
2、開水箱溢水應檢查開水電控浮球是否失靈，即浮動位置。另外檢查浮球箱外微動開關是否損壞。
3、沸水器不沸水，檢查電源是否接通，冷水箱內是否有水控制浮球浮起(如果浮球漏進水，也不浮起，更換浮球即可。如前面都好，再測量一下電熱管是否燒壞。
4、水溫不開，檢查進水閥口是否有雜質卡住，關不住水，造成進水不多。就會形成水溫不開原因。但保溫功能失靈，保溫管是否損壞或開關接觸不良。
5、指示器不顯示，檢查線路和指示器燈泡。
使用方法及注意事項
1、按照示意圖，接好進氣管、冷凝水管及進水管，啟動電源就可以正常運轉。
2、頂蓋通氣管嚴禁配用閥門或密封，要保持通氣管暢通。
3、由於水靠蒸汽盤管加熱，正常熱量向上，溫度表設定在開水爐筒體中部。所以當溫度表顯示100℃時，在開水爐底部的水溫還沒有達到一定的溫度。所以開水爐第一次運行時要長一點，待在筒體內沸騰翻滾轉換才能使底部達到一定溫度。正常運轉後就不存在底部水溫不高的現象。
4、本產品不鏽鋼盤管最高工作壓力為0.875MPa，盤管蒸汽壓力控制在4.0-8.0kg/cm2，蒸汽壓力較高時在蒸汽進氣管前安裝減壓閥。冷凝水管應安裝防空及疏水器。
5、冷水計算溫度為常溫，開水溫度為100℃，正常45分鐘左右水即沸騰，如特殊要求可增加換熱面積使時間縮短。
6、操作規程：
①接通電源(AC220V)，檢查電磁閥，溫控探頭連線是否良好。
②啟動控制箱旋鈕，溫控儀開始工作，如溫度不到所需溫度設定值，電磁閥打開工作；如溫度達到所需設定值電磁閥關閉。
③溫控儀的設定，按溫控儀面板上的調節按鈕加減即可。
