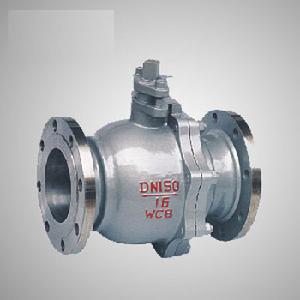

Q41F法蘭浮動球閥

1、設計製造造GB12235-89 2、結構長度按GB12221-89 4.閥桿防飛結構：閥桿的下部設計凸肩，裝配時將閥桿從閥體內部下裝，防止閥內壓力生高閥桿飛出。

簡介

浮動球閥，球體不帶有固定軸的球閥,稱為浮動球閥。浮動球球閥的閥體內有兩個閥座密封圈，在它們之間夾緊一個球體，球體上有通孔，通孔的直徑等於管道的內徑，稱全徑球閥；通孔的直徑略小於管道的內徑，稱縮徑球閥。球體藉助於閥桿可以自由地在閥座密封圈中鏇轉。在開啟時，球孔與管道直徑對準，以保證管道工作介質阻力最小；當閥桿轉動1/4圈時，球孔垂直於閥門的通道，靠加給兩閥座密封圈的預緊力和介質壓力將球體緊緊壓在出口端的閥座密封圈上，從而保證閥門完全密封。

詳細信息

法蘭浮動球閥套用規範：
1、設計製造造GB12235-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按APID.598
結構特性及功能
1.密封性能先進的多種閥座結構：可根據用戶的不同用途與要求設計普通閥座、彈性閥座等結構，確保閥門的密封性能可靠；使用壽命長，減小閥門的操作扭矩。
2.手柄操作位置與閥門的開、關位置一致：手柄的正確安裝位置為手柄與通道平行，可根據手柄的位置來判斷閥門的開度，以防止誤操作。
3.閥門全開、全關位置的鎖緊裝置：為防止啟、閉閥門的誤動作，在全開、全關位置設定有鎖定孔。可將閥門位置鎖定，以防止其他人誤動，以及震動等原因引起的閥位誤動，保證設備的安全。
4.閥桿防飛結構：閥桿的下部設計凸肩，裝配時將閥桿從閥體內部下裝，防止閥內壓力生高閥桿飛出。同時也可以在意外火災後，閥桿與閥體的密封性能。
5.防靜電的機能：在使用於可燃性介質如燃點較低的汽油、天燃氣、丙烷等易燃介質時，應考慮防止靜電的問題，以避免因球體與聚四氟乙烯閥座間的摩擦產生靜電而產生爆炸。
6.防火結構：當發生意外火災時，閥座、填料、

零件名稱及材質

序號 NO	零件名稱	材質
		GB	ASTM
1	閥體	WCB	A2116-WCB
2	密封圈	PTFE、RPP	PTFE、RPP
3	球體	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石體	WCB	A216-WCB
7	墊片	柔性石墨+不鏽鋼	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料壓蓋	WCB	A2116-WCB
10	定位片	25	A105
11	擋圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	閥桿	1Cr33	A276-410
14	螺釘	35	A193-B7
15	止推墊片	PTFE	PTFE

試驗壓力

壓力等級		試驗壓力(MPa）
公稱壓力（PN）	磅級（Class）	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0
