POE乙太網供電設備

POE乙太網供電設備

PoE(Power Powerup(供電) Operation

POE設備簡介

PoE(Power Over Ethernet),是指通過100BASE-TX、1000BASE-T乙太網網路供電。

POE設備用途

通過這種方式,可以有效的解決IP電話、無線AP、便攜設備充電器、刷卡機、攝像頭、數據採集等終端的集中式電源供電,對於這些終端而言不再需要考慮其室內電源系統布線的問題,在接入網路的同時就可以實現對設備的供電。
在通用性方面,目前的POE供電也有了統一的標準,只要遵循已經發布的802.3af標準,就可以解決不同廠家設備之間的適配性的問題

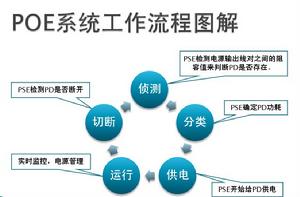

POE系統架構POE系統工作流程

POE系統的工作過程分為以下五個步驟:
Detection(偵測)
Classification(分類)
Powerup(供電)
Operation(運行系統、監測、管理)
Disconnection (切斷)

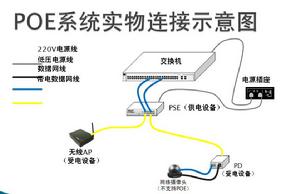

POE系統實物連線示意圖
防雷型PSE特點

防雷型PSE 在兼普通PSE網路供電功能之外,針對有源 乙太網連線埠,提供(網路、電源)防雷及抗浪涌保護功能。
防雷型PSE採用多級保護電路,具有通流容量大、殘壓水平低、傳輸速率高、反應靈敏、性能穩定、保證了設備工作的穩定可靠。
防雷型PSE的接地柱引出不小於1.5mm2銅線作為接地線,接地線必須與防雷接地網連線。

當前POE系統遵循的標準

2003 年6 月IEEE批准了802.3af 標準。
2009年8月IEEE批准了802.3aT標準。
是指通過100BASE-TX、1000BASE-T乙太網網路供電。通過這種方式,可以有效的解決IP電話、無線AP、便攜設備充電器、刷卡機、攝像頭、數據採集等終端的集中式電源供電,對於這些終端而言不再需要考慮其室內電源系統布線的問題,在接入網路的同時就可以實現對設備的供電。
在通用性方面,目前的PoE供電也有了統一的標準,只要遵循已經發布的802.3af標準,就可以解決不同廠家設備之間的適配性的問題

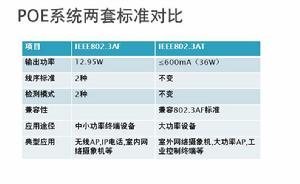

POE系統兩套標準對比
POE主要設備
