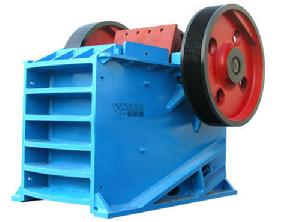

PEW顎式破碎機

產品介紹

pew顎式破碎機(歐版顎式破碎機)最適宜於破碎抗壓強度不高於280Mpa的礦石、岩石、礦渣等，被破碎物

料的最大塊度不得大於技術參數表所規定。主要用於冶金、礦山、化工、水泥、建築、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和岩石等。如今，黎明重工PEW系列破碎機已經無可爭議的成為世界上最受青睞的顎式破碎機。當考慮高效地對堅硬、強磨蝕性物料進行破碎時，應首先選擇採用了國際最先進的破碎技術和製造水平的PEW系列歐版顎式破碎機。

性能特點

1、採用世界級的製造工藝，選用最高端的製作材料。
2、更先進的動顎總成，使其更經久耐用。 動顎總成採用高質量的鑄鋼件構成，並通過兩個大型鑄鋼飛輪傳動。此外重型偏心軸亦採用鍛坯進行加工，這一切均使得PEW系列顎式破碎機具有超凡的可靠性。
3、軸承座採用整體式鑄鋼結構。整體鑄鋼軸承座能夠保證與破碎機架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不擁有該優點。
4、採用有限元分析技術，破碎機具有更高的強度。
5、破碎腔採用對稱"V"形結構，使實際進料口寬度與名義進料口寬度相一致。
6、排料口調整更快捷方便。 歐版PEW系列顎式破碎機裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、安全和快捷。
7、選用軸承規格更大、承載能力更高。所有PEW系列顎式破碎機都裝有較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命大大地延長。
8、最新採用了齒形護板，增大了顎板的有效長度，產量更高。

結構組成

PEW 歐版顎式破碎機主要有機架部分，偏心軸轉動部分，破碎腔工作部分，保險裝置，排料口調整裝置等部分組成。
1、機架部分：由側板、前箱組件、後箱焊件等組成。
2、偏心軸轉動部分：主要由動顎、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。
3、破碎腔工作部分：主要由定顎板、動顎板、側襯板、護板等組成，是破碎物料的工作零件。
4、保險裝置：由肘板、肘板座、彈簧、彈簧拉桿等組成，是破碎機在非正常情況下起保險作用的零件。
5、排料口調整裝置：該裝置用來調整排料口的大小尺寸，控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。

工作原理

在將巨大石塊破碎成小石塊的過程中，第一道破碎機通常稱為"主"破碎機。為鄂式破碎機餵料時，物料從頂部入口倒入含有鄂齒的破碎室。鄂齒以巨大力量將物料頂向室壁，將之破碎成更小的石塊。支持鄂齒運動的是一根偏心軸，此軸貫穿機身構架。偏心運動通常由固定在軸兩端的飛輪所產生。飛輪和偏心支持軸承經常採用球面滾子軸承，軸承的工作環境極為苛刻。軸承必須承受巨大的衝擊載荷，磨蝕性污水和高溫。儘管此工作環境極為苛刻，鄂式破碎機仍需非常可靠地工作，這是保證生產效率的關鍵一環。
PEW 歐版鄂式破碎機破碎方式為曲動擠壓型。其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂前後上下擺動，當動鄂推動動鄂板向定鄂板運動時，物料被壓碎或劈碎。當動鄂和動鄂板在偏心軸、彈簧的作用下後退時，先前已被壓碎或劈碎的物料從鄂板的下部排料口排出。隨著電動機連續轉動而破碎機動鄂作周期性地壓碎和排泄物料，實現批量生產

技術參數

型號規格	進料口尺寸( ㎜ )	最大給料粒( ㎜ )	排料口調整范( ㎜ )	處理能力（m/h）	電機（Kw）	重量（t）
PE-250×400	250×400	210	20-60	3-13	15	2.8
PE-400×600	400×600	340	40-100	10-35	30	6.5
PE-500×750	500×750	425	50-100	25-60	55	10.6
PE-600×900	600×900	500	65-180	30-85	55-75	15.5
PE-750×1060	750×1060	630	80-180	72-150	90-110	28
PE-800×1060	800×1060	680	100-200	85-143	90-110	30
PE-870×1060	870×1060	750	170-270	145-235	90-110	30.5
PE-900×1060	900×1060	780	200-290	170-250	90-110	31
PE-900×1200	900×1200	780	95-255	100-240	110-132	49
PE-1000×1200	1000×1200	850	195-280	190-275	110-132	51
PE-1200×1500	1200×1500	1020	150-300	250-500	160	100.9
PEX-150×750	150×750	120	18-48	5-16	15	3.5
PEX-250×750	250×750	210	25-60	8-22	22	4.9
PEX-250×1000	250×1000	210	25-60	10-32	30-37	6.5
PEX-250×1200	250×1200	210	25-60	13-38	37	7.7
PEX-300×1300	300×1300	250	20-90	10-65	75	11
