概述

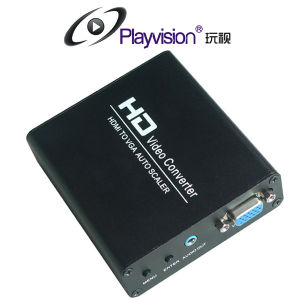

HDMI轉換器就是能將HDMI信號轉換為VGA、AV、分量視頻、SDI等信號的設備，轉換的信號不同輸出的畫質有不同，該設備廣泛套用於大螢幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等需要信號轉換的場合，為用戶帶來了更靈活的解決方案。
分類
按照輸出信號可分為四種：
HDMI轉VGA：將HDMI信號轉換為VGA計算機模擬信號及FL/FR立體聲音頻信號;
HDMI轉AV：將HDMI信號轉換為複合視頻信號及FL/FR立體聲音頻信號;
HDMI轉分量：將HDMI信號轉換為分量視頻信號及FL/FR立體聲音頻信號;
HDMI轉SDI：專用於高清或者標清HDMI信號轉換為SDI信號的設備
HDMI轉VGA
基本介紹

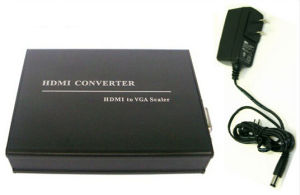

同三維HDMI轉VGA轉換器可將一路高清HDMI信號轉換成VGA模擬信號及AUDIO音頻信號。引入最新Scaler技術，兼容絕大多數顯示設備，完美支持1080P，工業電路設計，輸出解析度可根據客戶需求自行選擇。
HDMI轉VGA轉換器 HDMI輸入信號支持KTV點歌設備、視頻會議終端、高清攝像機、AppleTV、PS3、XBOX360、高清機頂盒、DVD播放機、D-VHS放像機、和其他的HDTV設備。輸出可連線支持VGA信號的顯示器、電視機或者投影機等。安裝簡單，即插即用。
性能特點
1、一路HDMI信號輸入;一路VGA信號輸出,一路AUDIO音頻輸出;、2、HDMI輸入格式(轉換器自動適別)：480i、480p、576i、576p,720p50/60Hz,1080i50/60Hz,1080p50/60Hz;同時兼容PCHDMI(DVI格式):800*600@60Hz,1024*768@60Hz,1280*1024@60Hz，1366*768@60Hz;
自動識別HDCP，將前端HDMI所帶的KEY(HDCP)強制解除
3、VGA輸出解析度(可選)：800x600@60Hz;1024x768@60Hz;1280x1024@60Hz;1360x768@60Hz;1440x900@60Hz;1680x1050@60Hz;1600x1200@60Hz;1920x1080@60Hz,1920*1200@60Hz;
4、工作電源規格：交流輸入(50/60HZ)--100V-240V,直流輸出:DC5V/2A
5、產品尺寸：110*75*22mm
6、產品淨量：160g
技術特點
1.採用新一代低功耗數位化晶片處理，24小不間斷工作，發熱量小，穩定性工作2.採用3D補償技術
有效消除快速運動畫面的抖動和拖尾現象
3.採用DCDI處理技術
a.同三維研製的專利技術DCDI;可以消除普通高清轉換器在視頻中的鋸齒斜紋。
b.利用“badeditdetection”能力來檢測各種視頻碼流中電影的原始碼流並重建一個更為精確的視頻信號，這樣就形成了在完全垂直分辨下無動態物質的圖像。
c.利用其TrueLifeEnhancement技術來識別圖像的細節轉換，如皮膚細紋，斑點或頭髮。這些細節的處理使得畫面看起來更清晰更生動。
d.利用MotionAdaptiveprocessing技術。減少噪點的同時又不產生污點，真實的還原了圖像原有的面貌。
e.利用動態檢測器技術來有選擇性的對靜態畫面進行短暫濾波，並利用圖像存儲技術對被要求存儲的色度進行存儲。
使用了此技術後，在顏色交錯變化的場景：如平鋪的屋頂，交叉圖案的衣服，樹葉場景等，從此不再出現多餘的雜色。
4.採用了Scaler視頻處理技術:
將高清的HDMI信號經過ScalerDown/UP轉換成VGA信號輸出,且可以調節解析度
5.採用DAC技術
將輸入HDMI數字音頻信號，經過DAC數模晶片，轉換成模擬音頻
產品廣泛套用於：KTV點歌系統、視頻會議終端、家庭展示、高清液晶電視銷售展示場所、HDTV、STB和DVD生產測試、以及數據發布、信息發布、會議室、學校和各種培訓場所等。
HDMI轉AV
基本介紹

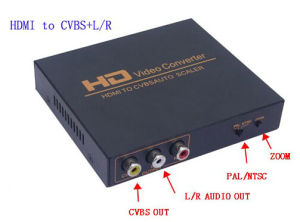

HDMI轉AV/CVBS高清視頻轉換器其可以將高清加密的HDMI信號轉換為普通AV(CVBS)複合視頻信號，同時輸出左右聲道。可以讓輕鬆地實現普通電視機上欣賞高清設備的影片及遊戲，可將HDMI或DVI信號轉換為AV(CVBS)複合視頻信號及FL/FR立體聲音頻信號，讓客戶將高畫質的HDMI影音信號轉換成為普通的電視、VHS綠放影機，DVD錄放機等可接收CVBS信號(標準解析度480i,576i,)支持NTSC/PAL兩種不同的制式。
HDMI轉AV轉換器產品參數
1、輸入HDMI信號格式：480p(60Hz)、576P(50Hz)、720p(50Hz/60Hz)、1080i(50Hz/60Hz)、1080p(50Hz/60Hz);2、輸出輸入信號：一組HDMI輸入，一組AV輸出，一組立體聲輸出
輸入端子：HDMIx1
輸出端子：AVx1;L/Rx1
3、輸出視頻制式：PAL、NTSC;
4、輸出視頻信號阻抗匹配：75歐姆;
5、HDMI符合HDMI1.2a標準，兼容HDCP協定
6、電源：DC5V;
7、工作環境溫度：-25℃～75℃;
8、工作環境濕度：10%-60%;
9、產品尺寸：105mm(W)x110mm(D)x20mm(H)(長寬高)
HDMI轉分量
基本介紹

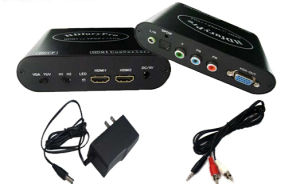

高清HDMI轉YPbPr/VGA高清視頻轉換器將高清加密的HDMI信號轉換為YPbPr信號或者VGA信號，同時輸出左右聲道。採用同三維直通技術清晰生動的畫面栩栩如生地展現在您的面前，輕鬆地在顯示器欣賞高清影片、玩遊戲，讓你完全體驗高清遊戲和高清家庭影院的樂趣。
HDMI轉分量基本功能：HDMI+HDMITOVGA+YPBPR+左右聲道
功能與特點
1.將高清晰度HDMI信號通過數位化轉換晶片,無損轉變為標準VGA,Ypbpr輸出模式2.將HDMI數字音頻信號無償轉為模擬stereo(R/L)信號,
3.雙路HDMI輸入,一路Ypbpr輸出,一路VGA輸出,更加完善高清輸入與輸出帶來的不便
4.一鍵式切換,方便快捷
5.產品外觀尺寸:120x95x33mm
接口功能
1.輸入接口:HDMI1,HDMI22.輸出接口:Ypbpr,VGA,AUDIO-OUT
3.輸入模式:
HDMI輸入模式：480I,480P,576I,576P,720P,1080I,1080P
4.輸出模式:
a.Ypbpr輸出模式：480I,480P,576I,576P,720P,1080I,1080P
b.VGA輸出模式:480I,480P,576I,576P,720P,1080I,1080P
註：YPbPr格式與HDMI輸入格式相對應
5.音頻接口：SPDIF-OUT,AUDIO-OUT
產品優勢
1.輸出接口豐富:VGA,YPBPR2.全硬體轉換:不經任何軟體處理,信號無損
3.適用範圍廣：投影機、三槍投影機、LCDTV、背投電視機、CRT電視機、CRT顯示器
4.產品精緻之極,小巧方便,即插即用,移動性強
HDMI轉SDI轉換器
基本介紹

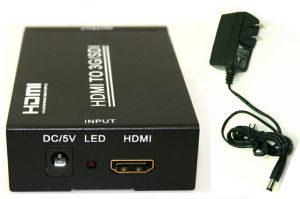

同三維高清HDMI轉SDI高清轉換器是一款專用於高清或者標清HDMI信號轉換為SDI信號的設備，該設備集成SDI接收器及HDMI調製器，可方便的將HDMI信號轉為SDI信號，同時會將HDMI所帶音頻信號分離為獨立的模擬音頻通道，以實現聲音及圖像同步傳輸。
HDMI轉SDI轉換器套用領域
廣泛用於使用SDI信號的各級電視台的播出機房和非編製作領域，也廣泛用於各種使用HDMI接口的光端傳輸領域。規格參數
1.SDI格式輸出:SD-SDI;HD-SDI;3G-SDI;
270Mb/s,625/25PAL,525/30NTSC
1.485Gb/s,720P23.98/24/25/29.97/30/50/59.94/60Hz
1.485Gb/s,1080i50Hz,1080i59.94,1080i60Hz
3Gb/s,1080p23.98/24/25/29.97/30/50/60
2.SDI格式兼容:
SD,HD,3G輸出格式支持
兼容SMPTE-259/274/296/372/424/425/292
3.HDMI輸入:
HDMI1.2/1.3
HDMI頻寬24bit,30bit.
480i,576i,720P,1080i,1080P
標準的HDMI-A接口
4.SDI輸出:
2路SDI旁通輸出
5.音頻輸出:
SDI內嵌8通道伴音
24bit位寬
2通道模擬音頻差分輸出(可選)
6.信號指標:
阻抗75歐姆
直流電平偏移為0V±500mv
信號電平為800mv±10%
反射損耗
SD-SDI為13db以下
HD-SDI為10db以下
上升下降時間
SD-SDI為400ps到1500ps
HD-SDI小於270ps
上升下降時間差小於10%
抖動小於0.2UIp-p
