概述
簡介：
名詞解釋：

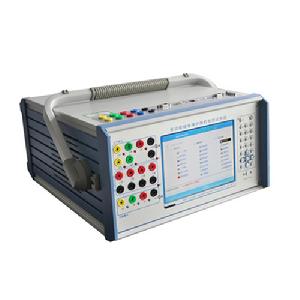

GWJB系列繼電保護微機型測試裝置，英文名：GWJB series microcomputer test device for relay protection。產品別名：微機繼保儀、微機繼電保護測試儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀技術參數
特點介紹：
- 嵌入式主機，配備超大規模可程式邏輯器件（CPLD）
- 單機8路D/A同時輸出
- 高精度線性功放，同時輸出5相電壓及3相電流
- 大螢幕LCD，接口完整，主機一體化單機箱結構
- 輔助直流源(選配)
- 智慧型型自我保護
- 接點豐富、軟體功能強大
參數介紹：
主要額定參數電 流 源 | 交 流 | GWJB三相 | 相電流輸出（有效值） 3×0～30A/相 最大輸出功率 250VA/相 最大並聯電流輸出（有效值） 0～90A 相電流長時間允許工作值（有效值） <10A/相 最大電流允許工作時間 <10s 精 度 <±0.2% 可疊加諧波次數 0～21次 |
直 流 | 輸出範圍 -10～10A或3×0～±10A 最大輸出功率 200VA 精 度 <±0.2% | ||
電 壓 源 | 交 流 | GWJB五相 | 相電壓輸出（有效值） 5×0～130V/相 線電壓輸出（有效值） 0～260V 最大輸出功率 70VA/相 精 度 <±0.2% 可疊加諧波次數 0～21次 |
直 流 | 輸出範圍 0～300V或5×0～±130V 最大輸出功率 130VA 精 度 <±0.2% | ||
輔助直流源(選配) | 220VDC >110VA 110VDC >110VA | ||
開 關 量 輸 入 | 空接點 1～20mA，24V（DC） 電位接點 0～250V（DC） | ||
開 關 量 輸 出 | 空接點 250V/0.5A（DC） | ||
l 其它額定參數
額 定 輸 出 | 頻率誤差 <±0.01HzHz 相位誤差 <±0. 2° 波形失真 <±0.3%（基波） 時間誤差 <40?s 輸出頻率 0～1050Hz |
電 源 電 壓 | 允許範圍 AC220V±10%，50Hz±10% |
環 境 溫 度 | 使用範圍 0～45℃ 存貯範圍 －25～70℃ |
時 間 測 量 | 測試範圍 0.1ms～999999.999s |
機 箱 外觀 | 選用高檔全鋁合金擠壓型材，電磁兼容進口機箱，外形美觀 機箱尺寸：長×寬×高 360mm ×195mm ×375mm |
機 箱 重 量 | 主機重量 16.6kg |
帶載輸出 | 可選擇輕載或重載輸出 （任意一相電流輸出超過10A時，建議在每個功能模組試驗前按F3鍵切換到重載輸出模式） |
