GDS固結試驗系統

GDS固結試驗系統

GDS固結試驗系統是英國GDS儀器設備有限公司生產的一款室內土工試驗室測試儀器。

簡介

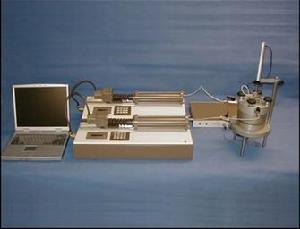

GDS固結試驗系統 GDS固結試驗系統

英國GDS公司成立於1979年,因提供先進的三軸試驗系統而在世界上贏得了非常好的聲譽。在中國GDS土工儀器由歐美大地儀器設備中國有限公司獨家代理。

設備用途

GDS固結試驗系統(GDSCTS)能夠運行常規的試驗例如水力梯度控制的或循環載入的自動試驗速率,可以模擬試樣各種排水條件,所有的這些都由計算機控制。事實上,使用GDSLAB軟體,可完成自定義試驗。由於壓力控制器和固結壓力室大的量程,可以根據要求和預算來配置系統。

設備概述

系統基於Rowe&Barden或Rowe類型的固結壓力室以及GDS壓力/體積控制器。連線計算機和壓力室的兩個壓力控制器如下:

● 一個用於控制軸向應力和軸向位移。

● 一個用於設定反壓和測量體積變化。

Rowe和Barden型壓力室的尺寸範圍是可以選擇的,試驗直徑有50、63.5、70、76.2和100mm。反壓施加在壓力室的頂部排水處,這樣可以模擬水力梯度。底部排水用帶有壓力感測器的水龍頭提供。Rowe和Barden型壓力室和新型的Bishop和Skinner漂浮圈相結合,允許頂管可以和試樣一起垂直移動。該方法的最大好處是可以把上部底座的體積變化用來計算軸向應變。這個是Rowe&Barden型壓力室和Rowe型壓力室的最根本的區別。

技術參數

● 壓力測量的精度=<0.1% 的滿量程(ADVCTS)或者<0.15%的滿量程(STDCTS)

● 壓力測量的解析度=0.5kPa(ADVCTS)或者1kPa(STDCTS)。

● 體積測量的精度=<0.1%的測量值(ADVCTS)或者<0.25%的測量值(STDCTS)

● 體積測量的解析度=0.5mm3(ADVCTS)或者1mm3(STDCTS)

● 感測器解析度=16bit

● 計算機自動控制試驗-不僅僅是數據採集。

● MS Windows 軟體(GDSLAB)用於試驗控制和後處理。

● 完全可擴展的軟體,允許多試驗站點或隨時添加硬體。

中國用戶

浙江大學

河海大學
