GC鍋爐給水泵

GC鍋爐給水泵介紹:

為臥式單吸多級分段式離心泵,主要用於鍋爐給水,所以又名鍋爐給水泵。該系列鍋爐給水泵適於輸送溫度低於110°C的清水或物理化學性質類似於水的無腐蝕性的其他液體,廣泛用於工礦企事業單位的鍋爐給水和城市生活供水。

特點:

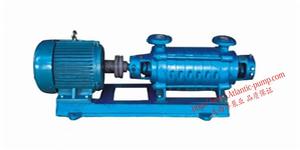

GC鍋爐及水泵
GC鍋爐給水泵G為多級分段式,1-1/2GC-4GC四個型號的進出口分別在進水段和出水段上,均垂直向上,其揚程可根據使用需要而增減水泵級數.

用途:

GC鍋爐給水泵特別適用於鍋爐給水,也可廣泛套用於壓力容器供水、熱水循環、高層建築給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及工具機配套等各行業,作為給水排水的動力設備。

使用條件:

GC鍋爐給水泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。進水段、中段、出水段及尾蓋均為鑄鐵製成,共同形成泵的工作室。

詳細資訊:

GC鍋爐給水泵為多級分段式,1-1/2GC-4GC四個型號的進出口分別在進水段和出水段上,均垂直向上,其揚程可根據使用需要而增減水泵級數.水泵裝配良好與否,對性能影響很大,尤其是各個葉輪的出口與導翼進口之相對位置,每吸葉輪的吐出口中心必須對準導翼的中心,其中稍有念頭即將使用水泵的流量減少,揚程降低,效率差,幫在檢修後裝配時務必注意,若有偏差必須調整。
GC鍋爐給水泵主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。
進水段、中段、出水段及尾蓋均為鑄鐵製成,共同形成泵的工作室。
葉輪為鑄鐵製成,內有葉片,液體沿軸向單側進入,由於葉輪前後受壓不等,必須存在軸向力,此軸向力由平衡盤來承擔,葉輪製造時經靜平衡試驗。
軸為優質碳素鋼製成,中間裝有葉輪,用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件,與電機直接聯接。從轉動方向看時,泵軸為順進針方向旋轉。
密封環為鑄鐵製成,防止水泵中高壓水漏回進水部分,分別固定在進水段與中段之中,為易損件,磨損後可用備件更換。
平衡環為鑄鐵製成,固定在出水段上,它與平衡盤共同組成平衡裝置。
平衡盤為耐磨鑄鐵製成,裝在軸上,位於出水段與尾蓋之間,平衡軸向力。
軸套為鑄鐵製成,位於兩填料室處,作固定葉輪和保護泵軸之用。為易損件,磨損後可用備件更換。
軸承是用單列向心球軸承,採用鈣基黃油潤滑。
填料密封由進水段和尾蓋上的填料室,填料壓蓋,填料環及填料等組成,少量高壓水流入填料室中起水封作用。填料的鬆緊程度必須適當,不可壓的太緊,也不可太松,以液體能一滴一滴地滲出為準。如果填料太緊,軸套容易發熱同時耗費功率。填料太松,由於液體流失要降低水泵效率。

性能參數:


級數>

流量Q

總揚程
Hm

轉速n
r/min

功率N千瓦kw

效率%

最大允許吸上真空高度m

葉輪直徑mm

重量Kg

m/h

L/S

軸功率

電動機功率

3

6

1.66

69

2920

3

4

38

6.5

136

66

4

6

1.66

92

2920

4

5.5

38

6.5

136

75

5

6

1.66

115

2920

5

7.5

38

6.5

136

84

6

6

1.66

138

2920

6

7.5

38

6.5

136

93

7

6

1.66

161

2920

7

7.5

38

6.5

136

102

8

6

1.66

184

2920

8

11

38

6.5

136

111

9

6

1.66

207

2920

9

15

38

6.5

136

120

(1/2GC型離心水泵性能表)
