G.SHDSL

G.SHDSL

G. SHDSL是原意是SHDSL group(SHDSL工作組),是ITU-T負責制定SHDSL標準的一個部門。

G.SHDSL

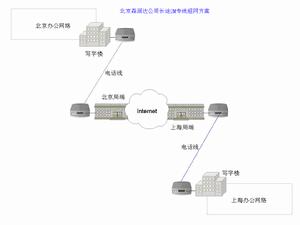

套用圖一
G.SHDSL是原意是SHDSL group(SHDSL工作組),是ITU-T負責制定SHDSL標準的一個部門。後來以G.SHDSL作為這個標準的稱呼,業內也以此作為遵循G.SHDSL標準的一類設備的稱呼。Single-pair High-speed Digital Subscriber Line的英文簡稱,中文稱呼單對線高速數字用戶線,遵循ITU-T G.991.2協定標準。是在HDSL技術上發展而來,由於SHDSL只需要一對電話線,可以大大減少運營商和用戶的銅線資源的消耗。SHDSL採用TC-PAM16編碼方式,能夠用於語音、數據和視頻等多種通信傳輸類型。G.shdsl 是一種對稱的、多速率的 DSL,預計將在 SDSL 市場上引起轟動。目前該技術已作為 ITU-T 的一項推薦標準 (G.991.2) ,於 2001 年 2 月得到批准。這意味著它將被全球的電信服務提供商廣泛採用 — 對於那些需要經由一條單銅線對提供高速、多速率 DSL 服務的套用而言,這將是一種理想的端到端部署解決方案。

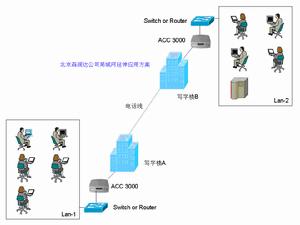

套用圖2

傳輸距離

SHDSL的傳輸距離與用戶電話線的線徑(即粗細)成正比,電話線越粗,傳輸距離越遠,電話線越細,傳輸距離越近。SHDSL的傳輸距離與傳輸頻寬成反比,要求的傳輸頻寬越高,傳輸距離越近,要求的傳輸頻寬越低,傳輸距離越遠。下面以使用24AWG(American Wire Gauge美國線纜規程)電話線(相當於0.51mm)為例,當傳輸頻寬設定為2Mbps時,傳輸距離可以達到3.7公里左右,當傳輸頻寬設定為192Kbps時,傳輸距離可以達到7.1公里。
根據傳輸線路的質量不同 絕對傳輸距離與速度,支持被覆線傳輸。同時,一定要是雙絞線,含銅!

數據接口

一般可以提供E1/T1、V.35和10/100M Base-T接口
以太介面 橋接模式 4k個地址表的MAC支持能力

數據速率 N×64kb/s, 3≦N≦36

連 接 器 RJ-45
V.35介面 數據速率 N×64kb/s, 3≦N≦36

時 鍾 源 Internal, DSL or DTE

連線器/Role ISO-2593 母/DCE
E1 介面 線路編碼/介面 HDB3/ITU-T G.703.2 MB/s

幀 格 式 幀和非幀

數據速率 N×64kb/s, 3≦N≦32

線路阻抗&連線器 120 毆&DB 15 pin

SHDSL的主要套用

電信運營商向客戶提供2M數據專線
數字交換機的連線
高頻寬視頻會議
遠程教學
蜂窩電話基站連線
專用網路建立
企業內部網路的建設
G.SHDSL的最新進展:
為了適應高頻寬的需要,G.SHDSL發展了新一代的標準叫G.SHDSL.bis,它可以在每對電話線上傳輸5.69Mbps的頻寬,並且支持4對線綁定使用,最高頻寬可以達到22Mbps。
下面結合實際案例了解一下HDSL的套用:
套用一、異地長途2M專線網路
套用二、區域網路延伸
GSHDSL與HSDL對比
G.SHDSL的發射功率比HDSL2低很多。HDSL2的最大發射功率是16.5dBm,G.SHDSL在速率低於2.048Mbps時發射功率是13.5dBm。達到或者超過2.048Mbps時,發射功率可以增加到14.5dBm。PSD隨速率而變化,一個六階巴特沃斯滾降濾波器將通帶以外的噪音迅速衰減並提供與ADSL相容的頻譜特性。
在2.048Mbps速率和最差條件下,G.SHDSL能夠達到2.4Km的傳輸距離且能提供6dB餘量和10-7的誤碼率。
G.SHDSL標準的主要目的是為接入網提出一種多速率對稱的解決方桉,兩個附屬檔案都包括用於支線網路DS1傳輸的PSD選項。本質上看,附屬檔案A的PSD選項就是HDSL2解決方桉。ETSI定義了兩種PSD選項:一種用於E1傳輸,另一種用於傳輸同步數位系列(SDH)的有效載荷。在嚴重噪音條件下,G.SHDSL標準的PSD選項採用較高的傳送功率來實現的更佳的傳輸性能。
