◆ 內嵌MMU,100MHz系統匯流排頻率;
◆ MaverickCrunch協處理器：大大提高浮點、整型和信號的處理能力;
◆ 可擴展標準PC104接口，支持8-bit和16-bit模式，支持堆疊;
◆ 內置CAN匯流排;
◆ 支持1024*768（XGA）的解析度，並帶二維畫面加速器，顯示效果極佳;
◆ 內置AC"97編解碼功能;
◆ 完美支持Windows CE 5.0\Linux2.6嵌入式作業系統;

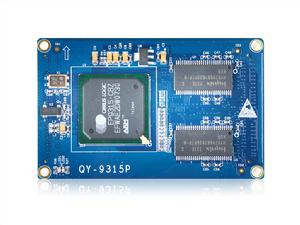

核心板 採用高密度6層板（沉金）設計，體積僅名片大小(88*55mm)，集成了CPU、SDRAM、NorFlash，採用3.3V直流供電，超低功耗，B to B（2*100）接外掛程式引出各種常用接口資源，以供不打算自行設計CPU板的開發者進行快捷的二次開發使用。
QY-9315P核心板資源說明
CPU處理器· CIRRUS LOGIC EP9315 處理器，ARM920T 核心
· 主頻200MHz
SDRAM記憶體
· 64MB SDRAM，2pcs * 4Banks * 4Mbitsx16bits SDRAM
FLASH存儲
· 板載2片 16M*16bits NorFlash 共32M,可根據客戶要求更換大容量或者工業級晶片
接口資源
· 2*100 pin 0.8mm間距 B to B 接外掛程式經過350℃高溫測試、抗震測試
PCB規格尺寸
· 採用6層PCB板高精度工藝，具有最佳的電氣性能和抗干擾性能
· 88 x 55 x 1.5mm
溫濕度工作參數
· 工作溫度：-20°C~ 70°C 批量用戶可定製-40°C~ 85°C工業級溫寬
· 工作濕度：5%到95%，非凝結
超低功耗
· 單板3.3V直流電壓供電,超低功耗
作業系統支持
· Linux2.6.8 + QT2.3
· WindowsCE 5.0
QY-9315P核心板軟體及技術支持：
· 客戶使用開發過程中遇到的和產品相關的問題
· 根據客戶需求進行系統的裁剪
· 根據客戶的需求，輔助開發相關驅動（另收費）
· 根據客戶的具體需求，進行或輔助底板的定製開發（另收費）
訂貨清單：
產品名稱 | QY-9315P | ||
|---|---|---|---|
DVD開發光碟資源 | Linux | 編譯工具 | 交叉編譯器arm-linux-gcc |
工具軟體 | 配套終端、燒寫、下載工具 | ||
器件手冊 | 底板主要元器件的datasheet | ||
使用手冊 | 所有開發使用用戶手冊 | ||
鏡像檔案 | Redboot、核心、檔案系統的鏡像檔案 | ||
測試源碼 | 所有接口的測試例程以及源碼 | ||
系統源碼 | 包括Redboot、核心、檔案系統和QT 原始碼 | ||
原理圖 | 底板PDF原理圖 | ||
封裝庫 | 評估板底板元件封裝庫 | ||
Windows CE | 工具軟體 | 配套終端、燒寫、下載工具、同步軟體 | |
器件手冊 | 底板主要元器件的datasheet | ||
使用手冊 | 所有開發使用用戶手冊 | ||
鏡像檔案 | Firstboot、Eboot、NK鏡像檔案 | ||
測試源碼 | 所有接口的測試例程以及原始碼 | ||
BSP包 | 評估板對應BSP板級支持包 | ||
SDK | 評估板對應SDK | ||
原理圖 | 底板PDF原理圖 | ||
封裝庫 | 評估板底板元件封裝庫 | ||
選配LCD（另外付費） | 4.3’LCD模組+四線電阻觸控螢幕+數據線 | ||
5.6’LCD模組+四線電阻觸控螢幕+數據線 | |||
6.4’LCD+四線電阻觸控螢幕+數據線+逆變器 | |||
7’LCD模組+四線電阻觸控螢幕+數據線 | |||
8’LCD模組+四線電阻觸控螢幕+數據線 | |||
10.4’LCD+四線電阻觸控螢幕+數據線+逆變器 | |||
選配模組（另外付費） | TTL轉LVDS模組 | ||
TTL轉VGA模組 | |||
