產品簡圖

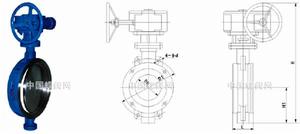

型號：D373H 蝸輪對夾雙偏心金屬硬密封蝶閥型號：D373H 蝸輪對夾雙偏心金屬硬密封蝶閥
產品概述
D373蝸輪對夾雙偏心金屬硬密封蝶閥適用於水、蒸汽、油品、空氣、煤氣等各種不同介質，D373蝸輪對夾雙偏心金屬硬密封蝶閥的主要特點有：1、適用溫度-20~+425oC；
2、工作壓力大，耐磨損，使用壽命長，啟閉輕鬆；
3、D373蝸輪對夾雙偏心金屬硬密封蝶閥密封性能好，具有自動定心作用，泄漏量小；
4、F四氟密封適用溫度≤160oC。蝸輪對夾雙偏心金屬硬密封蝶閥已被廣泛套用於食品、飲料、醫藥、石化、電廠、鋼廠、工業環保水處理、高層建築給排水管路等多種管路上作調節介質流量和啟閉之用。
主要外形連線尺寸
公稱通徑 (DN) 主 要 尺 寸 法 蘭 尺 寸 和 螺 栓 規 格1.0 MPa 1.6 MPa 2.5 MPa
L H H1 D1 4-Ф-M D1 4-Ф-M D1 4-Ф-M
50 43 350 112 125 Ф18 125 Ф18 125 Ф18
65 46 370 115 145 Ф18 145 Ф18 145 Ф18
80 49 380 120 160 Ф18 160 Ф18 160 Ф18
100 56 420 138 180 Ф18 180 Ф18 190 Ф23
125 64 460 164 210 Ф18 210 Ф18 220 Ф27
150 70 555 175 240 Ф23 240 Ф23 250 Ф27
200 71 605 208 295 M20 295 M20 310 M24
250 76 680 243 350 M20 355 M24 370 M27
300 83 800 283 400 M20 410 M24 430 M27
350 92 835 310 460 M20 470 M24 490 M30
400 102 915 340 515 M24 525 M27 550 M33
450 114 960 380 565 M24 585 M27 600 M33
500 127 1020 410 620 M24 650 M30 660 M33
600 154 1225 470 725 M27 770 M33 770 M36
700 165 1355 550 840 M27 840 M33 875 M39
800 190 1470 640 950 M30 950 M36 990 M45
900 203 1545 710 1050 M30 1050 M36 1090 M45
1000 216 1795 770 1160 M33 1170 M39 1210 M52
1200 254 1965 890 1380 M36 1390 M45 1420 M52
