概述

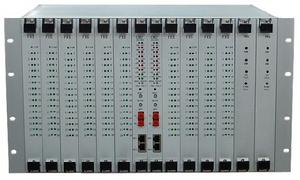

IDM-300ME電話光端機提供2個共享線速100M乙太網接口、6組透傳E1接口，同時提供具有來電顯示功能的FXO、FXS接口，可滿配300路用戶話路。IDM-300ME提供13組盤位，電源1+1互備份，10張業務盤，1張主控盤，所有盤位支持熱插拔。
IDM-300ME將窄帶、寬頻業務復用到155M的光傳輸通道中，可以達到既簡化傳輸線路又節約成本的效果。該設備插盤式結構設計，每塊業務盤提供30路電話，設備安裝簡易，維護方便。
產品特性
光線路速率為155Mbps；1套CMU中心控制管理盤，10張用戶盤盤位，每個用戶接口盤可接入30路64K電話音頻業務，最大用戶接口容量為300路；
2個100M自適應乙太網通道接口，支持VLAN劃分；
6組透傳E1接口，4組為75歐姆非平衡方式，2組120歐姆平衡方式，便於客戶根據環境選用；
整機為集中型機框設計，標準6U機箱，符合電信及運營標準；
設備安裝簡單，維護方便。
技術規格
光接口
接口類型 | FC(可定製SC等) | 光纖模式 | 單模(可選多模) |
光纖速率 | 155Mbps | 波長 | 850nm/1310nm/1550nm |
發光功率 | -2～-11dBm | 接收機靈敏度 | 優於-36dBm |
乙太網
接口類型 | RJ-45 | 傳輸速率 | 1000M線速，100Mbit/s |
標準協定 | 符合IEEE-802.3u標準 | 連線埠模式 | 10/100/1000M自適應 |
E1接口
碼速率 | 2048Kbps | 碼型 | HDB3 |
標準協定 | 支持ITU-T G.703 | 阻抗 | 75Ω/120Ω |
幀結構 | PCM30/31 | 模式 | 透傳 |
FXO/FXS接口
音頻範圍 | 300Hz～3400Hz | 阻抗 | 三元複式阻抗200Ω+560Ω//0.1μF |
壓縮率 | ITU G.711中A律 | 環路電流 | 25mA/路 |
電源及功耗
供電方式 | DC-48V/AC220V(外置) | 整機功耗 | ≤400W |
環境條件
工作溫度 | 0℃～+40C | 濕度 | ≤90%(35℃)無凝結 |
產品尺寸
長度×深度×高度 | 482×266×270 (mm) |
