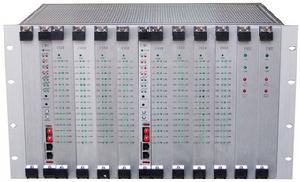

240路電話光端機

可以提供240個用戶接口，用戶盤可以根據需要任意配置20多種接口卡。 同時每個4E1交叉處理盤（CMU）配置1個高速光口，具備8個E1和2個共享線速100M的以太數據的傳輸容量 兩級時隙交叉連線功能一級交叉連線內部包含兩組256×256的全交叉矩陣，可以實現兩組4個2M即120個64K的全交叉連線。

概述

IDM-240N綜合業務交叉復用設備是採用專用的大規模積體電路，完成最大8個E1信號處理的光纖復用設備。採用19英寸6U標準機箱，13個插槽（2個CMU槽、8個USER槽、2個PRU槽、1個擴展槽）。可以提供240個用戶接口，用戶盤可以根據需要任意配置20多種接口卡。同時每個4E1交叉處理盤（CMU）配置1個高速光口，具備8個E1和2個共享線速100M的以太數據的傳輸容量 (其中4個E1用於透明傳輸，另4個E1直接用於各種用戶業務的復接)。成為E1透傳、PCM復用的光纖傳輸多業務綜合平台；也可以在多功能槽位處插入32路E1的時隙交叉盤，使得240路用戶接口的業務可以在16個E1方向上傳輸；IDM-240N可與IDM-XN系列光傳輸設備及PDH設備任意地組成除環網外的各種網路。

主要特點

模組化設計

在同一個機框中可以插入基於E1接口的交叉復用盤、基於光纖的寬頻（IP接口）和窄帶（E1接口）復用、基於E1接口的時隙交叉連線盤等。可根據相應的接口數量選配相應的復用盤數量，有效降低組網成本。

光纖連線

IDM-240共有2套E1接口復用處理的光接口盤盤位，每個盤上可出單纖或雙纖光接口，並配有2個限速100M乙太網，實現單路光纖或雙光纖上傳輸240路業務，可實現與任何IDM-XN系列光纖復用設備及我公司各種PDH設備的互連互通，靈活組網。

用戶接入方式靈活

IDM採用獨立的用戶模組設計，有多種話音及數據接口可以選配64K同向、V.24/V.28（RS232/RS485）、V.35（n×64K）、10Base-T、極性翻轉和來電顯示電話(FXO、FXS)、磁石、2100Hz載波磁 石、熱線、載波、EM2/4線音頻、高保真音頻、基帶中繼接口卡、一號信令卡、電話交換卡等30幾種用戶接口，並能根據用戶需要任意變換，大容量高集成度設計可以滿足用戶多種需求。

兩級時隙交叉連線功能

一級交叉連線內部包含兩組256×256的全交叉矩陣，可以實現兩組4個2M即120個64K的全交叉連線。二級交叉連線內部包含1024*1024（即32個2M）的全交叉連線矩陣，可以根據用戶需求靈活配置業務連線模式，適合於中心站對應許多分中心的通信網路結構。

多種時鐘模式

可以設定為主時鐘、外時鐘、線路時鐘、用戶時鐘多種時鐘方式，可設定為交換機接口或用戶接口，局遠兼容。

網管功能

IDM-240可以通過NetGuard 網管軟體實現對業務組網的智慧型化配置管理，可對各站時隙靈活調配，並可隨時對設備運行情況實時監控。

結構領先

先進的機身散熱系統，機箱採用世界頂級的威圖工藝，具有防電磁干擾禁止系統，可有效保障設備在複雜條件下正常運轉。

雙電源雙CMU熱備份

-48V電源，電源容量為100W。雙電源盤可以同時供電，兩路電源鈴流互為熱備份，可有效保障網路正常運行。
