24通旋轉閥

原理

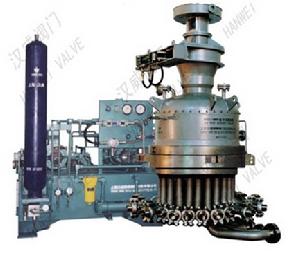

24通旋轉閥 是集機、電、儀、液一體化的高新技術特種產品，是模擬移動床分子篩吸附分離裝置的關鍵核心設備，它的國產化研製成功為推廣採用先進的模擬移動床工藝提供了先決條件和堅實的基礎。本閥由定盤、轉盤、閥罩、傳動機構、驅動機構、閥位指示機構、閥位顯示機構、液壓系統和自動化控制系統所組成。定盤上有24條工藝管線分別與吸附塔24個床層相連通。7 個同心環形溝槽和轉盤上的7個物料跨管，按工藝流程要求把 7 條物料管線和24 條工藝管線連通進行物料分配。當液壓系統推動轉盤逆時針旋轉步進時，本閥可連續向吸附塔各床層輸入或抽出物料，自動控制系統下達指令後，閥門按既定時間間隔旋轉步進，使整個吸附分離裝置連續運行，生產出高純度的物料產品。

功能與特點

分子篩吸附分離工藝有固定床、移動床和模擬移動床之分。固定床是指分子篩物料進出口均不移動，其缺點是間隙操作，分子篩利用率很低；移動床是指物料進出口固定不動，分子篩自上而下移動，其優點是分子篩利用率極高，產品物料純度和收得率高，被稱作“超吸附”。但是其致命缺點是操作極為不方便，難以實現工業使用化。而 24 通旋轉閥可以採用固定床設備連續而有規律地切換物料進出口，使分子篩吸附分離裝置實現先進的模擬移動床吸附分離工藝，易於自動操作，運行可靠，是任何其他閥門所無法替代的。

性能規範

※ 分子篩脫蠟裝置 設計壓力 3.16Mpa(450psig)
強度試驗壓力 4.75Mpa(675psig)
設計溫度232 ℃(45 0°F)
工作介質 直溜煤油餾分
※ 對二甲苯裝置 設計壓力1.93Mpa(275psig)
強度試驗壓力2.92Mpa(415psig)
設計溫度232 ℃(45 0°F)
工作介質 混合二甲苯
※ 其它吸附分離裝置 技術參數按工藝要求確定
※ 通路數目24通
※ 連線方式 卡箍和法蘭連線
※ 步進方式 棘輪棘爪步進
※ 驅動方式 液壓驅動
※ 控制方式 計算機過程控制
