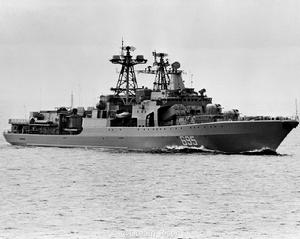

1155型反潛艦

1155型反潛艦

1985年12月30日 1987年12月30日 1985年12月30日

發展沿革

研製背景

1155型反潛艦是前蘇聯海軍為了建立真正的遠洋全球
1155型首艦無畏號
海軍的產物,在前蘇聯在七十年代特殊的海軍思維下誕生,由於當時的蘇聯海軍在水面艦隻方面的落後,鑒於1135型反潛艦在地中海危機中所暴露出的反潛能力不足等問題,為了與美國海軍競爭,研製一級與美國海軍斯普魯恩斯級驅逐艦(DD963)相當的大型飛彈艦,前蘇聯的電子、武備比較落後,體積較大,在一艘艦艇上很難做到面面俱到,只能分工合作。蘇聯提出了所謂的“1+1大於2”的思想,即由1155型負責反潛和防空,956型驅逐艦負責反艦。蘇聯海軍認為這樣搭配起來的兩艘軍艦在火力上將壓倒美國海軍的兩艘斯普魯恩斯級驅逐艦

建造歷程

首艦無畏號1976年4月14日加入蘇聯海軍建

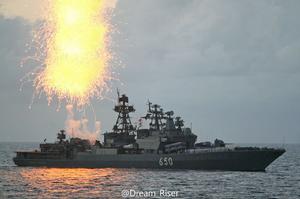

1155.1型恰巴年科夫海軍上將號
造序列,1977年7月23日在加里寧格勒州的楊塔爾造船廠(工廠編號111 )開工,1980年2月5日下水,1980年12月31日服役。1981年1月24日加入北方艦隊。12號艦潘捷列耶夫海軍上將號1988年1月28日開工,1990年2月7日下水,1991年12月19日服役;1991年12月25日蘇聯解體,建造中斷。俄羅斯海軍認為1155型反潛艦的反艦力量過於薄弱,在原來基本型的基礎上增加反艦能力,發展了1155.1型(無畏Ⅱ級),改型艦實際僅建造一艘,1994年6月16日下水,1999年1月28日服役於俄羅斯海軍北方艦隊。

設計特點

艦體設計

1155型為長首樓型,上層建築分首、中、尾不

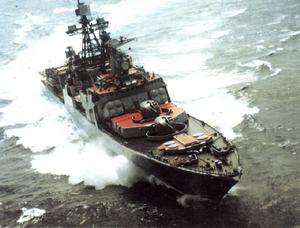

潘捷列耶夫海軍上將號
連續的三段。首端的舷弧比較平坦,有利於首端甲板人員的行動和操作。首部和中部乾舷較高。首柱首傾約45°,且微微向內彎曲。 主船體兩側設折角線,折角線從離首端約18m處開始延續至長首樓後端,折角線與主甲板邊線重合。水線以上至折角線明顯外飄。水線面面積較大,尾部水線面尤為寬大。全艦結構趨於緊湊,布局簡明,主要的防空、反潛裝備集中於艦前部,中部為電子設備,後部為直升機平台,整體感很強。它汲取了西方國家的設計思想,改變了以往缺乏整體思路,臨時堆砌設備的作法,使艦體外形顯得整潔利索。其重要艙室都有密閉式的防護系統,可以防止外界受污染的空氣進入。

動力設計

1155型採用COGAG聯合使用的

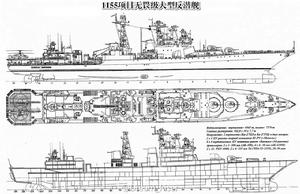

1155型反潛艦線圖
全燃動力裝置。採用兩套M-9型全燃動力系統,61000馬力的理論最大輸出功率,由兩台22500馬力M-8KF型燃氣輪機組成的DT-59型加速機和以兩台8500馬力M-62型燃氣輪機為核心的D-090型巡航推力機共同實現。1155型艦由於蘇聯當初尚不具備製造大功率變距槳的能力而採用定距螺鏇槳。通過定距槳和可逆轉齒輪箱結構與液力耦合器的配合,使得1155艦在航行中亦可完成直接倒車。艦上電力供應參照1134B型的設計,依靠四座1250kW的GTU-1250A型燃氣發電機為主用電來源,另配兩座750kW的MSK-750/1500型應急發電機作為備用。

船電設計

1155型反潛艦前兩艘裝備2部MR-320(МР-320)“Т

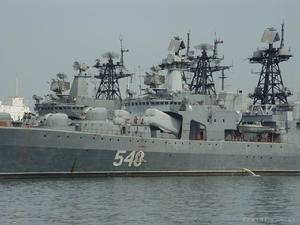

琳琅的船電設備
опаз-2/黃玉-2”型,北約代號“Strut Pair/支柱對”對空對海警戒雷達,位於前桅和後桅頂部。從3號艦開始裝1部“支柱對”(前桅頂部)和1部MR-760(МР-760)“Фрегат-МА/軍艦鳥-MA”三坐標對空對海搜尋雷達,北約綽號“Top Plate-С/頂板C”(後桅頂部)。3部MR-201型/MR-212“伏爾加河”型對海警戒導航雷達(北約綽號“Palm Frond/棕櫚葉”),I波段,裝於前桅的第一層平台前端1部,第二層平台的左右舷各1部。 2部MR-212 (МР-212)“Дракон/飛龍”型SS-N-14反潛飛彈火控雷達(F波段),北約綽號“Eye Bowl/眼球”,布置於駕駛室頂前端左右舷;
2部3R95/MR-360(3Р95/МР-360)“Подкат/提高”

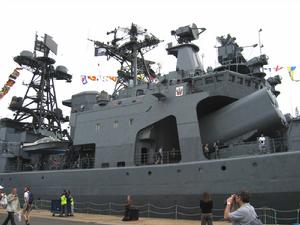

前方為鳶鳴艦炮火控雷達
型艦空飛彈火控雷達(K波段),北約代號SA-N-9,綽號“Cross Sword/十字劍”,布置於艦橋頂層和尾甲板室的直升機庫頂平台上。1部MR-114列夫艦炮炮瞄雷達(北約代號:鳶鳴-A&B),布置於首段上層建築頂部的塔式平台上;2部MR-123(МР-123)“Вымпел/三角旗”型火控雷達(北約綽號“Bass Tilt/低音帳篷),H/I波段,用於АК-630M型近防炮,布置在中段上層建築第三層甲板的左右舷,有效探測距離為45公里。 2部“圓屋”(Round House)空中戰術導航雷達,用於艦載直升機的戰術導航,裝於後桅第一層平台的左右舷。 1部“飛屏”直升機進場引導雷達。

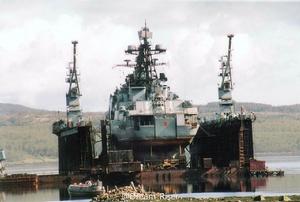

尾部艙門為多項式聲納投放口

1155型反潛艦搭載1部MG-342(МГ-342)“Орион/獵戶座”型中低頻搜尋、攻擊艦殼聲吶,北約綽號“Horse Jaw/馬顎”。1部MG-335(МГ-335 )“Платина/鉑”型可變深拖曳聲吶,用於主動搜尋,北約綽號“Horse Tail/馬尾”。電子戰系統方面,設有2個“足球B”天線,可含有電子偵察和干擾功能,不是全部1155型都配備有“足球B”電子戰系統。“酒杯”(Wine Glass)電子偵察系統:設有2個“酒杯”天線,可進行超視距電子偵察,具有高解析度。 “半杯”(Half Cup)雷射告警系統:用於測定雷射源的參數和坐標,並告警。 “座鐘”干擾機:設有2個天線。
光電設備方面,根據

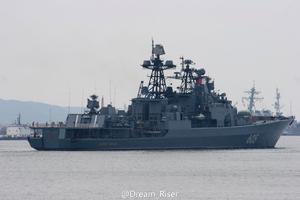

從艦尾看列夫琴科海軍上將號
俄羅斯的慣例,1155型應有光電設備作為主要武器的火控備用通道,除報導有MPl45雷達與光電火控系統外,其他光電設備配置尚不清楚。作戰指揮系統 設定了1套能集中指揮分散火控的作戰指揮系統。設有2套“皇冠鍾”數據鏈,其功能與西方11號數據鏈相當,主要用於與飛機和直升機通信。“圓屋C”(Round House)數據鏈1套。此外,還設有MPl45型雷達與光電火控系統。

武裝設計

1155型反潛艦以反潛為最主要的武裝,早期艦隻為

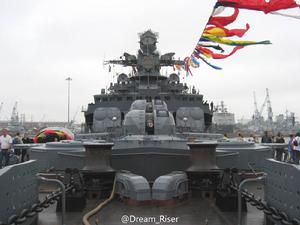

列夫琴科海軍上將號艦首武器區
2座URPK-3(УРПК-3)“Метель/暴雪”型四聯裝箱式反潛飛彈發射裝置,布置於艦橋兩側的左右舷,固定仰角約16°,發射架型號為КТ-Р-1134А (即КТ-106),發射85R(85Р)型反潛飛彈,射程55 km,每座配彈4枚,戰鬥部為AT-2UM(АТ-2УМ)型反潛魚雷,又名E53-72。也有種說法戰鬥部為AT-1型,又名EA-45-70A。80年代新建艦隻和原有艦隻都換裝UPK-5(УРК-5)“Раструб-Б/喇叭口-B”型反潛反艦兩用飛彈系統,原有老艦也換裝為該型號。改型飛彈系統發射架型號為КТ-М-1134А (即КТ-100) ,使用85RU(85РУ)型飛彈,戰鬥部為UMGT-1(УМГТ-1)型400毫米魚雷,又名E45-75A。
同時為了摧毀水面艦艇改型飛彈還

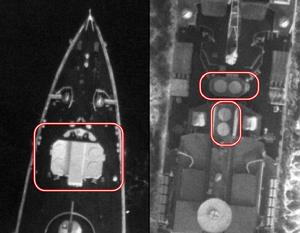

紅框內為1155型的八組防空飛彈垂髮系統
可以配備熱尋的引導頭,在火箭吊艙里裝備烈性炸藥,作為反艦飛彈使用。為了可以同時攻擊水下和水面目標,兩種配置的飛彈一般一座發射架里各配備兩枚。(УРПК-3和УРК-5北約均代號SS-N-14,綽號“Silex/石英”,也有說法兩者分別代號SS-N-14A和SS-N-14B);1155型配備8組垂直發射的3K95“Кинжал/匕首”艦對空飛彈(北約代號SA-N-9,綽號“Gauntlet/長手套”),4組布置於前甲板AK-100型主炮前,2組位於長首樓後的甲板室末端,左、右排列,2組位於尾部的甲板室的前端,前後排列。每一組是一個圓柱形的垂直發射裝置,發射裝置蓋板的直徑約1.83m(6英尺),每一組內貯彈8枚,總備彈量為64枚。
2座AK-100型單管100mm艦炮成

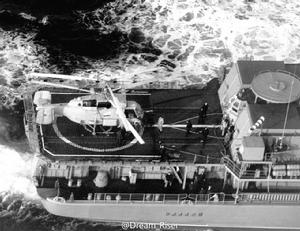

艦尾直升機甲板
梯次布置於首部。4座AK630型六管30mm近防炮成矩形布置於中段上層建築的左右舷四角。 2座四聯裝的533mm魚雷發射管布置於長首樓後的甲板室兩側,射反潛或反艦魚雷。 2座12管RBU6000反潛深彈,布置於尾部甲板室前端的左右舷。2架卡-27A“蝸牛”(Helix)直升機,設固定式升降機庫2個,直升機指揮塔設在2個機庫門之間,突出於外部,視野開闊。機庫的右舷設有1部“飛屏”(Fly Screen)直升機進場引導雷達。直升機起降平台長約20m,寬約18m,平台上設2條導軌,設有絞車用來搬運直升機出入機庫。平台上還備有直升機防滑網。 8座РК-10型10管幹擾火箭發射器。 尾部主甲板左右舷設水雷導軌2條,可載水雷30枚。

改裝升級

1155型反潛艦開工建造的同時,北方設計局已考
11551艦首武器區
慮在無畏級的基礎上改進設計一型具備綜合戰鬥能力的新型戰艦。針對無畏級暴露出的反艦能力嚴重不足的缺陷,決定以1155型反潛艦作為基礎,沿用956型驅逐艦的130mm艦炮和白蛉作為反艦攻擊的主要武器,對該艦的近防設備也會進行系統升級改進。建造新型反潛艦的工作在部長會議獲得通過,改進工程被編號為1155.1,也稱無畏II級驅逐艦(Udaloy II-class destroyer)。
設計上幾乎照搬1155型反潛艦的基本艦型和艦上布局,動力裝置由兩台巡航燃氣輪機和兩台加速燃氣

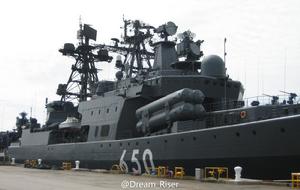

11551艦舯反艦飛彈
輪機組成,排水量因為換用不同的武器與電子設備而增加到7400噸。艦艏處一號炮位換用一座AK-130艦炮作為反艦和對陸火力支援武器,二號炮位的AK-100艦炮被四座PK-10“大膽-P”十管火箭干擾彈發射器取代。艏橋最前方的“季風”制導雷達被一部“礦物”主/被動複合探測雷達替代,兩舷換用兩座發射“白蛉-M”反艦飛彈的KT-190四聯裝反艦飛彈發射架。舯部兩側原先的AK-630六管近防炮被兩座3M87“短劍”(卡什坦)彈炮合一近防武器系統替代,該系統由兩座30mm AO-18六管速射炮和八枚9M311防空飛彈組成,依靠一套3P87型火控雷達引導。
反潛火箭深彈發射器換為RBU-1

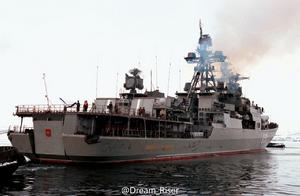

11551艦尾
2000“蟒蛇-1”型,保留兩架艦載直升機,但根據不同任務需求配置反潛用卡-27PL和偵察搜救用卡-27RS直升機各一架。原先的“多項式”聲吶系統被改進型MGK-365“星-M2”所取代,由一部安裝於艦艏整流罩內的MG-345“青銅”低頻搜尋/攻擊艦殼聲吶和艦艉一部被北約命名為“牛尾”的中/低頻可變深度拖曳陣列聲吶組成。

基本數據

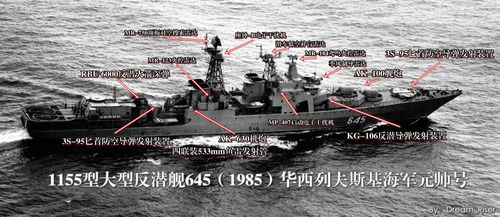

華西列夫斯基元帥號基本配置一覽
技術數據
標準排水量 6,930噸
滿載排水量 7,570噸
全長 163.5米
全寬 19.3米
吃水 7.79米
動力
COGAG燃-燃聯合
2×高速燃氣輪機
2×低速燃氣輪機
雙軸 FPP
功率 2х31000 hp
最高速度 35節
續航距離
2400海里/32節
4500海里/18節
船電系統
雷達 1×MR-750“軍艦鳥-MA”三坐標對空搜尋雷達(後期批次)
—— 1×MR-320“支柱對”F頻段三坐標雷達(前期批次)
—— 3×MR-212/201-1“棕櫚葉”I頻段對海搜尋雷達
—— 2ד季風”F頻段飛彈火控雷達
—— 2ד十字劍”K頻段防空飛彈火控雷達
—— 1×MR-184“鳶鳴”K/H頻段艦炮火控雷達
—— 2ד低音帳篷”機炮火控雷達
—— 2ד圓屋”戰術導航系統
聲納 1ד獵戶座”中低頻主動搜尋與攻擊艦殼聲吶
—— 1ד多項式”中頻主動搜尋可變深聲吶
其他 MP145雷達光電系統
—— “冠鍾”和“圓屋”C數據鏈
—— “鹽罐”A和B型/“箱桿”A和B型敵我識別系統
—— 2ד蠅釘”直升機著艦引導系統
艦載武裝
艦炮 2×AK-100型100毫米70倍徑艦炮
—— 4×AK-630型30毫米近防機炮
飛彈 2×四聯裝URPK-3飛彈發射裝置(發射暴風雪或喇叭口反潛飛彈)
—— 8×八聯裝3K95飛彈發射裝置(發射海軍型道爾防空飛彈“匕首”)
魚雷 2×四聯裝533mm魚雷發射管(發射PTA-53-1155魚雷)
深彈 2×RBU 6000型反潛火箭深彈發射裝置
水雷 2×布雷軌(攜帶布放30枚水雷)
對抗 2ד足球”B/“酒杯”/"坐鐘"電子干擾機
—— 2×PK-2箔條誘餌發射裝置
—— 8×PK-10箔條誘餌發射裝置

本級艦

時間表


名稱

工廠編號

開工

下水

服役

現狀
1155型反潛艦(無畏Ⅰ型)

加里寧格勒波羅的海楊塔爾造船廠批次:

無畏

111

1977年7月23日

1980年2月5日

1980年12月31日
2002年退役

扎哈洛夫海軍上將

112

1981年10月16日

1982年11月4日

1983年12月30日
1992年拆解

斯皮里多諾夫海軍上將

113

1982年4月11日

1984年4月28日

1984年12月30日
2002年退役

沙波什尼科夫元帥

114

1983年5月25日

1984年12月27日

1985年12月30日
現役

北莫爾斯克

115

1984年6月12日

1985年12月24日

1987年12月30日
現役

維諾格拉多夫海軍上將

116

1986年2月5日

1987年4月6日

1988年12月30日
現役

哈爾拉莫夫海軍上將

117

1986年8月7日

1988年6月29日

1989年12月30日
現役

潘捷列耶夫海軍上將

118

1988年1月28日

1990年2月7日

1991年12月19日
現役

列寧格勒日丹諾夫造船廠批次:

尼古拉科夫海軍上將

731

1977年4月11日

1980年5月16日

1981年12月29日
封存

華西列夫斯基元帥

732

1979年4月22日

1981年12月29日

1983年8月12日
2004年退役

特里布茨海軍上將

733

1980年4月19日

1983年3月26日

1985年12月30日
現役

列夫琴科海軍上將

734

1982年1月27日

1985年2月21日

1988年9月30日
現役
1155.1型反潛艦(無畏Ⅱ型)
加里寧格勒波羅的海楊塔爾造船廠批次:
恰巴年科夫海軍上將 121 1989年2月28日 1994年6月16日 1999年1月28日 現役
尼古拉斯海軍上將 122 取消
聖彼得堡北方造船廠批次:
庫切羅夫海軍上將 123 取消

舷號表

艦名 舷號/年份
無畏 444(1980),480(1981),695(1983),656(1985),612(1990),637(1993)
扎哈洛夫海軍上將 443(1984),441(1987),464(1988),541(1990),501(1991),513(1993)
斯皮里多夫海軍上將 409(1984),563(1987),541(1988),533(1990),555(1993)
沙波什尼科夫元帥 430(1985),469(1987),555(1989),534(1990),543(1993)
北莫爾斯克 487(1988),684(1991),619(1994)
維諾格多夫海軍上將 493(1988),554(1989),606(1992),572(1993)
哈爾拉莫夫海軍上將 498(1990),606(1991),678(1993)
潘捷列耶夫海軍上將 461(1991),467(1992),548(1993)
尼古拉科夫海軍上將 401(1981),623(1983),659(1988),666(1990),400(1993),626(2010)
華西列夫斯基元帥 412(1983),645(1985),630(1987),652(1990),687(1997)
特里布茨海軍上將 415(1985),472(1987),592(1988),552(1992),564(1993)
列夫琴科海軍上將 405 (1988),691(1989),671(1990),605(1993)
恰巴年科夫海軍上將 534(1994 ),437(1994),650(1999)
