鹽酸線上濃度儀測量原理
鹽酸線上濃度儀自帶的LED光源發出一束平行光，鹽酸線上濃度儀自檢測判斷此光線光強，並通過增益電路提高LED燈電壓，以補償LED老化衰減，保證此LED光源光強穩定。此光強一致的光線經聚光鏡聚光、稜鏡反射面反射到稜鏡和被測介質接觸面，在此接觸面，此束光線會發生全反射和折射變成兩束光線，入射光線中入射角大於被測介質臨界角的光線會發生全反射，入射角小於臨界角的光線則折射進入被測介質。全反射回來的光線經稜鏡另一反射面的反射，被鹽酸線上濃度儀感測器內的高解析度CCD感測器接收住，在CCD感測器上，有反射光線照射到的像素會產生高電壓，形成明場，沒有被反射光線照射到的像素沒有電壓，形成暗場，鹽酸線上濃度儀通過判斷此明暗場界限，判斷被測介質的臨界角，再根據折光指數已知且恆定的稜鏡（藍寶石）折光指數和計算公式，計算出被測介質的折光指數，並進一步按照被測介質和折光指數濃度良好的線性關係轉換成相應質量濃度顯示和輸出。

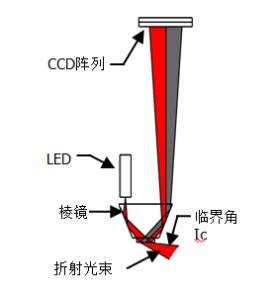

濃度儀原理圖因為只採用全反射回來的光束，不採用折射進被測介質的光束，所以鹽酸線上濃度儀檢測液體濃度不受介質中氣泡、懸浮顆粒、雜質的影響，檢測精度高，穩定性好。鹽酸線上濃度儀儀器無漂移、無耗材、免維護。
鹽酸鹽酸線上濃度儀結構與功能
鹽酸線上濃度儀採用分體式結構設計，分為感測器和變送器兩部分。感測器由：藍寶石稜鏡（9Mosh）、內置PT1000溫度感測器、長壽命LED光源、3648像素解析度的CCD感測器組成；變送器由：Intel586sx133MHz的CPU，6.7寸（640×480象素）彩色LCD顯示器，鍵盤，EPROM存儲卡及自動清洗系統組成。儀器採用全螢幕蔽干擾設計、耐高溫和振動、寬量程（0-40%)，出廠線性校準和自動溫度補償。儀器操作界面友好軟體。內置PT1000溫度感測器，線上檢測過氧化氫的工藝溫度，自動溫度補償並遠處0-10V的信號。儀器可採用RS-232與上位計算機相通訊，並可通過4～20mA信號與DCS相通訊。由DCS控制調節過氧化氫濃度。
鹽酸線上濃度儀，無耗材，免維護，無漂移。儀器的自動清洗清洗系統自動清洗稜鏡及時排除故障，保證儀器的準確性，減輕維護人員的工作量。全澆注玻璃鋼外殼和全螢幕蔽鋼板內壁設計，保證了儀器可以在任何惡劣的工況條件下運行平穩。
鹽酸線上濃度儀鮮明的優點
1、 出廠校準和自動溫度補償，直接投入使用，無需現場校準；2、 6.7“TFT真彩色LCD顯示；

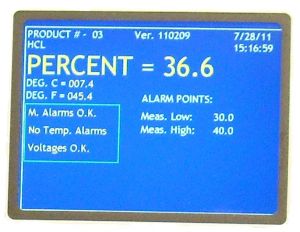

鹽酸顯示3、 INTEL586高速微處理器；
4、 CCD偵測技術；
5、 高防護等級：NEMA4X；
6、 內置自診斷功能，可能的故障一目了然；
7、 本安型探頭感測器；
鹽酸線上濃度儀選購件：
防爆型可選、一拖二功能；HART通訊協定；
鹽酸線上濃度儀性能特點：
1、防爆分體式折光濃度分析器，智慧型6.7“液晶顯示，抗干擾全螢幕蔽設計；2、測量介質：HCL水溶液；
3、濃度範圍：0.00-40.00%；
4、操作溫度：最高150℃；壓力最高：1.20MPa；
5、溫度補償：內置PT1000，自動數字溫度補償，自標定技術；
6、防爆等級：IAIICT6；

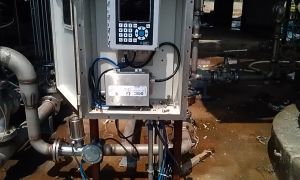

防爆安裝現場7、安裝形式：桑德斯安裝適配器；
8、輸出信號：4-20mA（DC）；電氣接口：M20X1.5內螺紋；
9、回響速度：無阻尼時250毫秒；
10、電源：220VAC/50Hz；功耗：≤50W；
鹽酸線上濃度儀詳細規格：
測量精度 ±0.1%解析度/測量範圍 0.01%/0.00-40.00%；
重複性和靈敏度 均優於0.05%
回響時間 控制器：250ms--3min可調；測試探頭：﹤500ms
過程工作溫度 高達150℃
工作壓力 10bar在120℃時
環境溫度 0--50℃
微處理器 INTEL586SX,133MHZ
探頭材質/防護 Tantalum、Sapphire、Teflon、Viton/NEMA4X；
輸出信號 4--20MA、0-10VDC可選：4--20MA隔離或0--20MA隔離
電源 110/220VAC、50/60HZ、50VA
