魯班安裝—軟體介紹
魯班安裝
魯班安裝圖示魯班安裝—產品特點
CAD轉化，引爆算量速度新紀元
利用CAD轉化功能，大大提高預算的速度。只要建好算量模型，工程量計算自動完成非常快捷。現在設計院出圖全部採用CAD電子圖，且很多造價工程師都可以拿到CAD圖紙，利用CAD轉化功能不但能加快建模速度，還能省去偏心定位等複雜情況的手工調整。同時，對於圖紙中一些表格類型的數據也能直接轉化到軟體中，生成對應的構件屬性，節省了人工打字錄入的時間。
合法性檢查，為您的數據保駕護航
做完工程，心裡沒底，想檢查又不知從何下手，很簡單！利用軟體的合法性檢查功能，可以智慧型檢查未連線的構件，以及建模中的常見錯誤，並能反查到出錯的位置，保證數據準確。
LBIM互導，充分利用BIM模型實現分工合作
針對預算中不同專業的劃分越來越細，很多造價工程師開始只做一個專業的預算，那么就出現了的重複工作的現象。做土建的造價工程師看了結構圖算好了土建工程量，做安裝的造價工程師為了計算混凝土量還要再看一次結構圖，效率更沒有提升。
通過魯班系列軟體中的LBIM導入功能，可以實現全專業的數據互導。將做好的土建工程導入到安裝軟體中，做安裝預算的造價工程師就可以省去翻看結構圖的步驟，直接進行安裝部分的建模和計算，提高了效率，節省了時間。
魯班安裝-魯班安裝升級說明
魯班安裝2014V15.1.0升級說明發布日期：2014年5月8日
1新增功能
1.1配線引線定位、複製
看著密密麻麻的圖紙，找了半天也找不到配線引線的引入端引出端？
全新配線引線，引入引出端一鍵定位，直接秒殺！
配線引線迴路信息每次都要手動輸入，幾十個、幾百個配死人了？
現在配線時自動讀取系統編號中的管線信息！支持直接複製迴路信息！還不立馬搞定！

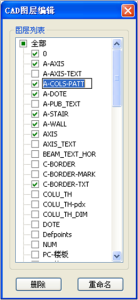

1.2CAD圖層編輯
沒用的圖層太多刪起來太麻煩？
刪除圖層前還要先把圖層解鎖，所有圖形刪掉，要你命三千了是不是？
有用的圖層名字別人寫的，你又不一定記得住對不對？
改一個圖層名稱還得切來切去煩不煩？
現在有了CAD圖層編輯功能，這些問題馬上解決！
圖層快速重命名，一鍵批量刪除！終於不用為了這些瑣事煩心了，感動的淚流滿面啊~
圖層編輯，刪除1.3橋架頂、底標高
中心標高的橋架底邊對不上了？
要對齊算起來太麻煩了？對了也生成不了配件？
好訊息！現在橋架布置支持頂底對齊模式了！
支持生成相應配件，並且可在標高設定中設定顯示模式！
同時支持側邊對齊模式，支持生成相應配件！

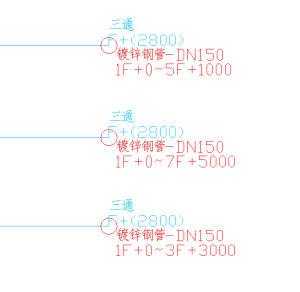

橋架標高輸入支持F+標高模式1.4工程移動
土建構件導入安裝後對不上了？
安裝工程幾個做完了發現基點不對無法合併？
試試工程整體移動功能吧！
安裝工程模型快速整體移動，還包括Revit和MagiCAD導入構件喔！
2最佳化功能

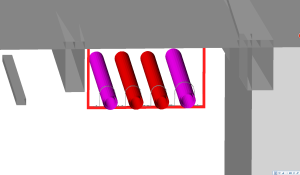

2.1BIM支架
BIM支架功能再次升級！
完美識別魯班土建導入的牆、梁、板等構件位置，並可自動計算支架連線長度！
同時吊架、雙排吊架、龍門架、雙排龍門也支持自動計算連線長度了！
還不趕緊去看看！

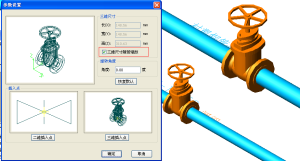

支架2.2圖庫精確定義
之前風閥門、風法蘭、水閥門、水法蘭只會根據默認的規則隨管道調整大小
現在有了圖庫精確定義！閥門法蘭再不會這么死板了！
圖庫精確定義新增自動調整大小選項，用戶完全可以根據自己實際需要輸入大小尺寸！得心應手！
圖庫精確定義2.3跨層構件標高
現在跨層立管、電纜、橋架都支持F+標高模式了！
可切換為其頂部和底部樓層號加上該層相對標高顯示！
再也不用擔心算不出跨層構件通到哪層了！
2.4安裝工程互導
安裝工程LBIM互導可以選不清除同類構件！
同專業的工程小夥伴們也可以分區一起做了！
2.5其他功能
2.5.1材質表支持複製
2.5.2幾何構件支持透明
2.5.3三維狀態下隱藏幾何構件二維圖形
2.5.4幾何構件名稱支持顯示控制
2.5.5弱電轉化管線可選豎向連線根數
2.5.6弱電選擇布管線默認單根豎向管線
2.5.7魯班界面記錄命令條位置
2.5.8CAD界面記錄命令條位置
魯班安裝2013V14.0.0升級說明日期：2013年7月31日
新增功能
1新增BIM套用功能
1.1輸出圖紙
1.1.1支持直接將安裝工程BIM模型，輸出cad圖紙，直接生成竣工圖
1.1.2每種魯班構件在cad圖紙中單獨擁有一個圖層，便於用戶後期編輯
1.1.3可指定樓層、多樓層、全樓層導出；並且導出樓層默認保存至當前工程目錄
1.1.4同時也可以指導施工，結合安裝強大的顯示控制，單獨或並行顯示構件標高、尺寸、系統編號等
1.2新增導入Revit功能
1.2.1安裝過外掛程式—LubanTrans_Revit，即可將revit工程導出魯班支持的lbim格式
1.2.2完美支持revit構件導入，轉化率及顯示效果甚佳
1.2.3並可直接計算出量，省去繁瑣預算階段，大幅提升效率
導入Revit1.3新增圖庫精確定義功能
1.3.1開放構件三維外包尺寸，每個構件都可根據自身設定“長、寬、高”尺寸，對應圖形會自動刷新
1.3.2可更改構件比例、角度等
1.3.3可任意設定構件二維插入點、三維插入點
1.4新增BIM支架功能
1.4.1同時支持布置五大專業，三類構件的支架——水管、風管、導管
1.4.2獨立布置五種支架小類——管卡、墊鐵、吊桿、支撐、鋼架
1.4.3新增二十餘種樣式——吊頂架、落地架、水平架、龍門架、雙排吊架等等
1.4.4全面開放各種參數——鋼架長度、吊桿長度、墊鐵長寬、管卡大小、邊緣預留長度等等
1.4.5高度智慧型化處理——自動延長吊桿至樓頂、自動延長支撐至地板、自動調節管卡大小、自動調整標高等等
1.4.6全新引入六類鋼材——角鋼、槽鋼、圓鋼、扁鋼、鋼板、鋼管
1.4.7分類算量——準確統計管卡數量、吊桿和支撐長度、鋼材長度、支架重量、刷油麵積等等計算項目。分類出量，更可指導施工下料！
1.4.8完美結合標準圖集與現場施工技術製作，三維圖形真實細緻——支架截面形狀與大小隨鋼材規格調整，甚至連螺栓螺母都可精確顯示！
2新增雲功能
2.1新增給排水專業雲模型檢查，檢查項目約39類近360項
2.2新增消防專業雲模型檢查，檢查項目約38類近353項
2.3暖通專業支持水管雲模型檢查，檢查項目約33類近315項
2.4部分水專業檢查條目介紹
2.4.1構件名稱與屬性不符
水管屬性與設定的名稱不符，可能導致水管計算內容中的保護層面積、保溫體積等統計工作量有較大偏差，該項檢查極大程度降低了用戶輸錯水管名稱而導致的工程造價偏差的可能性
2.4.2管道連線方式不合理
忽略設定連線方式，可能會導致溝槽配件無法計算、自動套定額出錯等等的問題，此項檢查有效避免了該類問題發生的可能性
2.4.3閥門連線方式不合理
忽略設定連線方式，可能會導致溝槽配件無法計算、自動套定額出錯等等的問題，此項檢查有效避免了該類問題發生的可能性
2.4.4器具未連線水管
建模時追求速度而未將管道連線至衛生器具的情況常會發生，從而引起管道的漏量問題，雲檢查功能即使對於此類細節上的建模問題也能如數洞察
2.4.5水管未生成配件
因編輯時的誤操作或舊版本遺忘使用生成配件命令導致配件無法生成的情況時有發生，此類問題人工檢查又難以發現，故該檢查項目可即時有效地查出此類問題並一一精確定位
2.4.6設備未布置法蘭
部分初級用戶可能會在建模時遺忘連線設備所用需要的法蘭片，此條規則可予以檢查提示避免該類漏量損失問題的發生
2.4.7附屬檔案與水管管徑不一致
附屬檔案與水管管徑不一致的情況發生會導致造價偏差，若以此為材料表指導施工更會產生附屬檔案與水管無法匹配的情況發生，此項檢查極其有效地解決了該類問題
2.4.8水管環路
在給排水專業中，水管環路的存在往往是建模是錯誤設定了管道標高或其他問題導致了水管系統形成環路，此項檢查有效地檢驗了水管系統建模的合理性
2.4.9未設定保溫計算項目檢查
對於本版排水類管道支持保溫計算項目後用戶可能遺忘設定，或部分新手用戶不清楚如何設定計算保溫項目的情況，設定該檢查項目予以明確提示
2.4.10未設定保護面積計算項目檢查
對於本版排水類管道支持保護面積計算項目後用戶可能遺忘設定，或部分新手用戶不清楚如何設定計算保護面積項目的情況，設定該檢查項目予以明確提示
2.4.11套管最小規格檢查
按照設計規範套管規格應大於水管兩號，對於此類人工檢查較難發覺，該檢查項目可智慧型根據管道規格核算套管規格是否滿足規範，有效避免此類問題發生
2.4.12自動排氣閥安裝高度檢查
根據設計規範自動排氣閥應設定在高於地面1800或人員不易觸及的位置，該檢查項目可有效檢查排氣閥設定高度是否滿足設計規範
2.5新增通用條目條目
2.5.1樓層未連續，中間有丟失
2.5.2樓層層高不符合常規
2.5.3已定義，但未用到系統編號
2.5.4已定義，但未用到屬性構件
從工程設定、系統編號、構件屬性全方位檢查工程合理性，讓用戶沒有後顧之憂
2.6新增電氣與弱電專業條目
2.6.1橋架未布置封頭
2.6.2管線高度超出樓層
2.6.3插座管線走向不合理
2.6.4配電箱內有接線盒
最佳化部分電氣專業實用檢查規則，合理運用至弱電專業下，提供更為細緻嚴密的檢查體驗
2.7新增暖通專業條目
2.7.1風管未布置封頭
2.7.2同層同名稱構件圖形重疊
2.7.3點狀構件標高超出樓層
2.7.4視圖區域看不到構件圖形
2.7.5同層同名稱點狀構件標高不一致
最佳化部分通用檢查規則，合理運用至暖通專業下，提供更為細緻嚴密的檢查體驗
2.8新增雲檢查自動修復功能
2.8.1自動修復電氣迴路系統編號不一致
2.8.2自動修復風管迴路系統編號不一致
2.8.3自動修復燈具安裝高度異常
2.8.4自動修復橋架、線槽、風管未連續
2.8.5自動修復點狀構件標高超出樓層
2.8.6自動修復風管配件未生成法蘭
2.8.7自動修復配電箱內有接線盒
增加多項檢查規則的自動修復功能，為用戶省去大量手動修復的操作時間，充分體現雲模型檢查功能的優質使用體驗
最佳化功能
1自動套功能最佳化
1.1新增多種定額套用屬性，針對現有定額模板，提高自動套的適用性
1.2最佳化已有屬性合理性，增加自動套適配度
1.3更新自動套配置，進一步提高自動套模板的適配性
2系統編號最佳化
2.1系統編號編輯功能與各命令中選擇系統編號功能支持批量展開收縮，大幅度減少系統編號查看和選中的操作時間，有效提高建模效率
2.2各命令中選擇系統編號功能支持篩選系統編號，輸入具體或部分系統編號名稱則可過濾其他系統編號，有效提選擇高系統編號的速度，提高建模效率
2.3系統編號視窗支持縮放，更便於用戶對照圖紙輸入系統編號
3轉化設備最佳化
3.1支持塊大小不同模式轉化
3.2支持填充圖形
3.3支持cad文字轉化
3.4支持選擇樓層轉化
3.5在轉化總體界面可以查看轉化範圍
3.6記錄上一次標高，支持四則運算
3.7可選擇是否替換重複轉化的構件
3.8圖列錶轉化支持F頂模式
3.9圖例錶轉化支持樓層選擇
3.10圖例錶轉化支持批量修改標高
4配線引線最佳化
4.1配線引線命令中支持刪除迴路，免去誤操作後必須退出命令重新配線的不便
4.2跨配引線命令中支持刪除迴路，免去誤操作後必須退出命令重新配線的不便
4.3智慧型調整引入，引出端默認為橋架高度，免去每次必須手動輸入高度的時間
4.4多路徑選擇最佳化，可直接選擇最短路徑，比其之前按長度選擇更為清晰明了
4.5操作流程簡化，減少命令步驟，節約建模時間
5材質表最佳化
5.1新增鋼材材質表——增加角鋼、槽鋼、扁鋼、圓鋼、鋼板和鋼管六小類鋼材
5.2水管材質表更新——補充空白數據
6查看屬性最佳化
6.1雙擊構件支持查看構件大小類信息
6.2雙擊構件支持查看幾何構件屬性
6.3浮動顯示支持查看幾何構件屬性
7弱電單迴路轉化最佳化
7.1弱電單迴路轉化時自動提取當前系統編號下的管線與導管信息，省去了用戶在系統編號時提取信息後需要二次輸入信息的麻煩，突出了單迴路轉化與管線轉化的優勢
7.2弱電單迴路轉化人工修改後支持豎向管線生成，符合轉化邏輯，使得單迴路轉化功能趨於完整
7.3若當前系統編號中沒有管線信息，單迴路轉化還會自動讀取上一次轉化的管線信息，這一非常人性化的改動使得連續轉化同規格管線時的速度大大提升
7.4弱電單迴路轉化默認規格同水平，更符合實際施工狀況，減少用戶修改設定的次數
7.5弱電單迴路轉化支持單獨轉化線或管，充分滿足各類轉化組合的需求
8三維顯示最佳化
8.1水管三維模型不再以公稱直徑而改為隨外徑大小改變，真實模擬水管大小
8.2水管軟管三維模型不再以公稱直徑而改為隨外徑大小改變，真實模擬水管大小
8.3電線軟管三維模型隨外徑大小改變不再以公稱直徑而改為隨外徑大小改變，真實模擬電線軟管大小
8.4最佳化管道溝槽與電纜溝槽三維顯示，使其三維位置可正確顯示
8.5提高水管截面圓滑度，最佳化模型細節
9保溫計算最佳化
9.1排水類管道增加保溫層屬性
9.2柔性風管增接口屬性
9.3排水類管道與柔性風管支持保護面積計算
9.4柔性風管支持保溫面積計算
9.5排水類管道與柔性風管支持保溫體積計算
9.6水管保護層面積按管道外徑計算
9.7水管保溫層體積按管道外徑計算
9.8保溫屬性厚度默認值最佳化
9.9計算保溫項目默認值最佳化
10電氣選擇布管線最佳化
10.1電氣選擇布管線支持單根與多根豎向管線模式，不再需要變向使用壁燈來調整豎向根數
10.2選擇布管線記錄豎向管線敷設方式，有效節約了選擇布管線命令的操作時間
10.3選擇布管線界面最佳化，功能界面更豐富、更充實
10.4選擇布管線偏移距離最佳化，可設定多根管線時的中心偏移距離，向用戶開放安裝位置的可調節性
11其他最佳化
11.1首層樓地面標高支持修改
11.2參照布置支持快捷鍵操作
11.3消防噴頭支持系統重命名
11.4風管側部風口角度支持讀取風管
11.5風口隨風管邊布置功能
11.6參照布置支持側布風口角度提取
11.7套管生成規則最佳化
11.8高版本cad圖紙直接導入
11.9閥門增加連線方式
11.10計算完畢後可直接進入報表
11.11清單定額列表功能開放
11.12工程打開路徑界面最佳化
魯班安裝2013（預算版）V13.0.0升級說明日期：2013年1月31日
新增功能
1新增雲功能
1.1雲模型檢查開放檢查規則
開放部分雲檢查規則的設定，包括部分檢查項目的大類、小類和參數等內容，用戶可根據自己的需求進行修改，大幅提升檢查效率與準確性
1.2雲模型檢查增加錯誤分級
增加錯誤分級功能，將確定錯誤、疑似錯誤和提醒內容分開，直接顯示出錯誤的嚴重程度，有效減少查錯的時間
1.3雲模型檢查增加模板保存功能
雲檢查模板可根據用戶自身需求建立自定義模板，將檢查規則設定及時保存，以供下次檢查時使用
1.4雲構件庫增加企業帳號
雲構件庫增加企業雲構件庫，支持使用企業帳號登入，創建並使用專屬於自己企業的雲構件資源
1.5雲構件庫支持用戶新建雲構件
雲構件庫新增生成雲構件功能，可在屬性定義版面中右鍵構件名稱生成雲構件，創建專屬於用戶自己的雲構件資源
2新增用戶等級
2.1在原算量界面右上角顯示賬號的基礎上，新增用戶等級顯示功能
2.2具體用戶等級：
1）V表示有可用的個人云套餐，數字表示有效的雲套餐個數
2）E表示有可用的企業雲套餐，後面不帶數字，也包含了線上服務
3）S表示了具體產品對應的線上服務
2.3開通線上服務後，點擊線上服務圖示將發起QQ臨時會話，可立刻與魯班技術支持取得聯繫
2新增配件自動生成功能
2.1新增水管配件自動生成功能
2.2新增風管配件自動生成功能
2.3新增橋架管配件自動生成功能
2.4五大專業三類配件隨畫隨生成，編輯修改後時時自動生成，在建模的第一時間便可查看配件是否正確，而不用等完成後二次生成，反覆校對，大大節約了建模時間，同時減少了配件遺漏和生成錯誤的可能性
3新增選布堵頭功能
3.1給排水專業增加選布堵頭功能
3.2消防專業增加選布堵頭功能
3.3暖通專業增加選布堵頭功能
3.4“選布堵頭”支持點選或框選管道，在未連線任何構件的管道末端生成堵頭，水管堵頭同時支持計算溝槽配件與卡箍
4新增選布封頭功能
4.1電氣專業增加選布封頭功能
4.2弱電專業增加選布封頭功能
4.3暖通專業增加選布封頭功能
4.4“選布封頭”支持點選或框選風管/橋架，在未連線任何構件的風管/橋架末端生成堵頭
5顯示控制新增子級至具體構件
5.1顯示控制功能支持到具體構件，開放控制最後一級顯示的許可權，成指數級提高顯示控制的可選性
5.2更改構件名稱同時在顯示控制中時時刷新，確保正確顯示所選構件
6顯示控制系統編號列表新增展開縮放功能
6.1顯示控制系統編號列表支持批量展開和收縮，大幅減少尋找系統編號的時間與精力
7顯示控制構件列表新增展開縮放功能
7.1顯示控制構件列表支持批量展開和收縮，大幅減少尋找構件的時間與精力
8顯示控制版面新增視窗大小縮放功能
8.1顯示控制視窗支持滑鼠拖動縮放大小，可清楚查看之前由於系統編號或者構件名稱過長而無法全部顯示的信息，大幅提高了顯示控制功能的使用體驗與效率
9暖通專業新增選擇生成風管配件功能
9.1新增風管配件選擇生成命令，支持區域框選生成風管配件，提供靈活的選擇性
10暖通專業新增工程生成風管配件功能
10.1新增風管配件工程生成命令，支持工程整體生成風管配件，省去分層生成的不必要時間
11新增構件透明功能
11.1安裝各專業構件支持透明，可按小類自由設定需要透明的構件，整體開啟或者關閉透明效果，整體提高了工程模型的三維視覺效果，主次分明
11.2透明度設定方案隨顏色配置保存在模板中，可供其他工程使用
12新增保存LBIM功能
12.1新增保存LBIM功能，可將安裝專業工程的所有構件的屬性參數、系統編號、三維圖形和材質表導出保存，以供安裝內部互導使用
12.2安裝專業支持LBIM互導，安裝軟體各專業工程構件100%互導，支持整體導入，分層分構件導入，便於兩個相似安裝工程構件的重複利用，大大節約了屬性參數輸入與建模時間
12.3同時結合上個版本的三維效率提升，將土建構件導入後，可流暢地在三維狀態下查看模擬施工現場，檢查各類問題
最佳化功能
1水管配件最佳化
1.1水管配件生成規則最佳化
最佳化配件生成規則，自動修正刪除之前生成不正確的配件，並建立新的配件維護系統，拖動相交自動生成新的配件，拖動分開自動改變或刪除關聯配件
並且現在工程相對標高的立管支持生成溝槽配件，樓層相對標高的立管支持生成機械三通和機械四通，更符合施工實際情況
1.2水管配件命名規則最佳化
統一規範水管配件名稱與管徑排序，簡化溝槽類配件的命名，同時能在圖紙上顯示配件具體類型如“彎頭”、“三通”、“四通”，而不是僅以“管件”顯示
1.3水管配件拆分規則最佳化
根據施工設計規範最佳化水管配件拆分規則，拆分後的量更準確，配件組合形式更合理
1.4水管配件雙擊可查看屬性
直接雙擊水管配件查看屬性，包括配件的具體名稱、專業類型、材質、拆分後的組合、卡箍數量等詳細信息，免去必須打開報表才能查看的不便，大大提升了配件相關功能的實用性與使用效率
1.5浮動顯示支持顯示水管配件具體信息
現在浮動顯示功能同樣可顯示水管配件的具體信息，以最便捷的方法提供了所有的詳細信息
1.6區域校驗支持水管配件工程量
區域校驗功能現也同步支持水管配件工程量的校對，不必再回到報表逐一核對配件數量，直接可在圖紙上校對反查，進一步完善了功能的實用性
1.7複製粘帖命令支持水管配件
複製粘帖命令支持複製與管道一併選中的配件，免去二次生成的麻煩，節約建模時間
1.8標準房間支持提取水管配件
標準房間支持提取與管道一併選中的配件，免去二次生成的麻煩，節約建模時間
1.9水管配件三維顯示最佳化
最佳化各類水管配件的三維模型，三維模型更真實。添加不規則三通和四通的三維模型，三維狀態下便於查看與修改
2風管配件最佳化
2.1風管配件生成規則最佳化
最佳化配件生成規則，自動修正刪除之前生成不正確的配件，並建立新的配件維護系統，拖動相交自動生成新的配件，拖動分開自動改變或刪除關聯配件
規範風管配件生成範圍，支持工程相對標高的垂直風管生成配件，支持側邊對齊的風管生成大小頭，進一步完善風管配件功能
2.2風管配件命名規則最佳化
統一規範風管配件名稱與管徑排序，報表統計出量更簡潔清晰
2.3風管配件雙擊可查看屬性
直接雙擊風管配件查看屬性，包括配件的具體名稱、專業類型、連線方式、材質等詳細信息，免去必須打開報表才能查看的不便，大大提升了配件相關功能的實用性與使用效率
2.4浮動顯示支持顯示風管配件具體信息
現在浮動顯示功能同樣可顯示風管配件的具體信息，以最便捷的方法提供了所有的詳細信息
2.5區域校驗支持風管配件工程量
區域校驗功能現也同步支持風管配件工程量的校對，不必再回到報表逐一核對配件數量，直接可在圖紙上校對反查，進一步完善了功能的實用性
2.6複製粘帖命令支持風管配件
複製粘帖命令支持複製與風管一併選中的配件，同時可以記錄風管類型，曲率半徑，以及布置上的導流片，免去二次布置和選擇類型的麻煩，有效節約了建模時間
2.7標準房間支持提取風管配件
標準房間支持提取與風管一併選中的配件，同時可以記錄風管類型，曲率半徑，以及布置上的導流片，免去二次布置和選擇類型的麻煩，有效節約了建模時間
2.8風管配件三維顯示最佳化
最佳化各類風管配件的三維模型，三維模型更真實美觀，整體提高暖通工程的三維視覺效果
3橋架配件最佳化
3.1橋架配件生成規則最佳化
最佳化配件生成規則，自動修正刪除之前生成不正確的配件，並建立新的配件維護系統，拖動相交自動生成新的配件，拖動分開自動改變或刪除關聯配件
規範橋架配件生成範圍，支持工程相對標高的垂直橋架生成配件，進一步完善橋架配件功能
3.2橋架配件命名規則最佳化
最佳化配件生成規則，自動修正刪除之前生成不正確的配件，並建立新的配件維護系統，拖動相交自動生成新的配件，拖動分開自動改變或刪除關聯配件
規範橋架配件生成範圍，支持工程相對標高的垂直橋架生成配件，進一步完善橋架配件功能
3.3橋架配件雙擊可查看屬性
現在軟體支持直接雙擊橋架配件查看屬性，包括配件的具體名稱、專業類型、材質等詳細信息，免去必須打開報表才能查看的不便，大大提升了配件相關功能的實用性與使用效率
3.4浮動顯示支持顯示橋架配件具體信息
現在浮動顯示功能同樣可顯示橋架配件的具體信息，以最便捷的方法提供了所有的詳細信息
3.5區域校驗支持橋架配件工程量
區域校驗功能現也同步支持橋架配件工程量的校對，不必再回到報表逐一核對配件數量，直接可在圖紙上校對反查，進一步完善了功能的實用性
3.6複製粘帖命令支持橋架配件
複製粘帖命令支持複製與橋架一併選中的配件，免去二次生成的麻煩，節約建模時間
3.7標準房間支持提取橋架配件
標準房間支持提取與橋架一併選中的配件，免去二次生成的麻煩，節約建模時間
3.8橋架配件三維顯示最佳化
最佳化各類橋架配件的三維模型，三維模型更真實美觀，整體提高電氣和弱電工程的三維視覺效果
4工程檔案備份最佳化
4.1工程檔案最多可自動創建2個備份檔案
4.2自動備份檔案第一個為當天最後保存的檔案，第二個為當天外最後保存的檔案
4.3自動備份檔案可選保存路徑
4.4自動保存可選是否每次保存備份
4.5全新的備份功能，為工程成果的保存提供了雙重保險，確保用戶的勞動成果萬無一失
5反查定位功能最佳化
5.1計算報表反查構件支持高亮閃爍
5.2CAD轉化命令支持高亮閃爍
5.3配線引線與跨配引線命令支持高亮閃爍
5.4搜尋構件支持高亮閃爍
5.5CAD查找支持高亮閃爍
5.6雲模型檢查支持高亮閃爍
5.7最佳化後反查定位功能全面支持點狀與線性構件閃爍，被反查的構件一目了然，使得此類功能的體驗效果大大提高，加快了查找效率與準確性
6電氣單迴路轉化功能最佳化
6.1電氣單迴路轉化自動提取系統編號內管線信息
單迴路轉化時自動提取當前系統編號下的管線與導管信息，省去了用戶在系統編號時提取信息後需要二次輸入信息的麻煩，突出了單迴路轉化與管線轉化的優勢
6.2電氣單迴路轉化記錄上一次管線信息
若當前系統編號中沒有管線信息，單迴路轉化還會自動讀取上一次轉化的管線信息，使得連續轉化同規格管線時的速度大大提升
6.3電氣單迴路轉化支持單獨轉化導線或導管
電氣專業下單迴路轉化支持單獨轉化導線或者導管，給予只需要轉化導線或者導管的用戶有了更好的選擇性，而不是只能手動布置，大幅減少了此類工程的建模時間
6.4電氣單迴路轉化修改管線後支持生成豎向管線
單迴路轉化修改後的管線也能正確生成豎向管線，符合轉化邏輯，使其功能趨於完整
6.5電氣單迴路轉化默認豎向管線同水平
6.6電氣單迴路轉化默認轉化根數為3根
7標高輸入模式最佳化
7.1標高輸入模式支持簡單的公式
布置水平和垂直構件支持標高輸入簡單的公式，包括四則運算和括弧，減少了建模時用戶手動計算標高的不便，大幅提升了相關功能的使用效率
7.2水平標高輸入支持樓地面標高(數字+f)
布置水平構件的標高現也支持輸入樓層號，與垂直構件標高相同，可根據樓地面標高換算成相應數值加入公式中，配合四則運算功能，節約了相當多的建模時間
7.3標高輸入模式支持輸入本層層高h
加入層高概念，輸入h可代替本層層高進行計算，用戶不用再因為忘記層高而反覆查找圖紙進行確認
8跨層構件報表區分工程量
8.1工程相對標高的立管、垂直風管、垂直橋架、垂直電纜等跨層構件區分統計，在報表內獨立顯示的工程量，對於各地方定額需要獨立套取的問題得以解決，預結算對量時更為精確，滿足了用戶長期以來的這項需求
9轉化噴淋管自動分析起始乾管
9.1按危險等級轉化噴淋管添加自動分析起始乾管功能，用戶提取圖層後便會自動分析出相關噴淋系統，同時找出起始乾管，並直接定位到該位置，對於較為複雜龐大的噴淋工程，免去了到處尋找乾管的困擾
9.2自動分析多根起始乾管時，還支持逐個定位，以便於同一樓層有多系統時查找乾管
10布置垂直風管後自動鏇轉
10.1最佳化電氣與弱電專業中的布置垂直橋架命令，若垂直橋架和水平橋架規格相同，則會根據水平橋架的方向自動鏇轉垂直橋架與之對齊
10.2垂直風管的自動對齊功能，非常智慧型地免去了布置垂直構件時，二次進行手動鏇轉的不便，整體視覺效果有了相當大的提升
11布置垂直橋架後自動鏇轉
11.1暖通專業中的布置垂直風管命令，若垂直風管和水平風管規格相同，則會根據水平風管的方向自動鏇轉垂直風管與之對齊
11.2垂直橋架/風管的自動對齊功能，非常智慧型地免去了布置垂直構件時，二次進行手動鏇轉的不便，整體視覺效果有了相當大的提升
12顯示控制效率最佳化
12.1顯示控制效率提升，更改設定時操作更流暢，顯示速度更快
13其他最佳化
1.水管法蘭增加屬性-單位
2.增加水管法蘭類型-法蘭片
3.套管支持系統重命名功能
4.水箱支持系統重命名功能
5.垂直立管記錄上一次工程相對標高/樓層相對標高模式
6.貫通立管命令修改系統編號與當前聯動
7.多線命令修改系統編號與當前聯動
8.已配橋架迴路支持單獨反查
9.工程自動套時自動切換至構件相應定額與清單位置
10.配線引線支持進入屬性增加管線類型
11.跨配引線支持進入屬性增加管線類型
12.增加屬性版面內可選類型，與圖庫保持統一
13.斜管平面連線最佳化
14.斜管三維連線最佳化
15.選擇布水管記錄上一次連線方式和預留方式
16.選擇布潔具記錄上一次連線方式和預留方式
17.選擇布設備記錄上一次連線方式和預留方式
18.水嘴記錄上一次短管生成模式與規格
19.排水附屬檔案記錄上一次短管生成模式與規格
20.水平風管對齊模式最佳化
21.弱電選擇布管線記錄豎向根數
22.布置風帽記錄上一次短立管生成模式與規格
23.導流片支持複製
24.導流片隨配件自動刪除
25.電氣電氣選擇布管線管線信息下拉框自動延伸
26.弱電專業選擇布管線管線信息下拉框自動延伸
修正問題
1修正不同專業下布置名稱相同管道且計算項目不同，全選所有構件會導致區域校驗出錯的BUG
2修正工程打開狀態下，清理系統TEMP檔案會導致圖庫檔案丟失的BUG
3修正投影面相連但不在同一標高的水平橋架生成錯誤彎通的BUG
注意事項
1雙擊風管配件不再支持修改配件類型，需用配件更換命令更改
2符合配件自動生成規則的配件，需關閉相關專業配件自動生成選項才能刪除
3水管配件拆分需先勾選計算管道配件/計算溝槽管道配件後方能生效
4與風管大小頭相連的風管現延伸至大小頭中心，並將其計入相應風管工程量，大小頭長度將不再計入大風管工程量
5風管配件設定增加“生效範圍”選項，移除之前切換類型和確定更改後的過多提示
6之前版本部分記錄信息錯誤的大小頭會在升級後被刪除（部分帶有角度大小頭會正確變為彎頭），需重新手動布置
7後台自動雲推送升級功能不再直接覆蓋軟體版本，而改為用戶可手動選擇是否覆蓋的模式
8需要生成雲構件的本地構件必須具備廠商、型號和作者三個屬性，可在右鍵選項中增加
