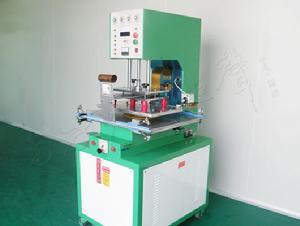

高周波壓花機

高周波壓花機

下模絕緣物損壞;B) 高壓電容器損壞;L) 真空管故障現象4:工作物不良原因:A)

高周波機的工作原理:

高周波壓花機主要採用
高壓整流自激高周波電子管振盪瞬間產生電磁波電流電場,利用被加工的PVCTPU、EVA、PET等塑膠、塑膠材料在電磁波電場內其塑膠、塑膠材料的內部分子產生極性化摩擦生熱,加上一定的壓力使所需要熱合焊接的塑膠、塑膠產品達到熔接封口作用。(南方力勁專業生產)

高周波機的特點

A. 輸出電力強大,本機振盪器所產生的周率27.12MHZ或40.68MHZ,符合國際工業波段標準,各種控制裝置特殊電子線路,可避免不當操作,且能最快時間熔接製品、提高產品產量
B. 高靈敏火花保護裝置,當火花產生時,可自動切斷高周迴路,使機件及物件損害降低,當電流過高時,自動切斷高壓保證振盪管及整流器。(南方力勁專業生產)

高周波機用途:

1.同時熔斷紙板及吸塑(牙刷包裝)
2.同時熔斷合成皮革各種產品
3.同時熔斷汽車合成皮椅,遮陽板,門板扶手等.
4.同時熔斷有布里材料.
5.鞋類配件,商標,手錶帶,皮帶,cd袋等.
6.PVC或含有30%以上之任何軟硬皮革,布類之熔接,壓痕需要,如鞋類,商標,粘紙,雨衣,雨帆,雨傘,皮包,手替袋,
文具,名牌,吹氣 玩具,水床,汽車坐墊,遮陽板,車門栓,鐘錶,電子,玩具,吹氣玩具,鎖類,五金,工具,商標等特殊硬
殼真空包裝,南方力勁尤其著重配合客戶的需求,加以設計施工。

高周波壓花機

高周波機的保養與維護

1. 定期檢查濾水器;
2. 如機台有塵埃,用於燥壓縮空氣小心吹乾淨機台,但必需關閉總電源;
故障:在檢查前,一定要關閉總電源,因機台裡面有幾千伏至上萬伏電壓。
現象1:常見紅燈(過載燈)
原 因:
A) 下模絕緣物損壞;
B) 工作物,振動筒或上下模有髒物、塵埃、水份需清理;
C) 上下模水平位不良;
D) 上下模沒有絕緣物,而直接碰在一起;
E) 輸入電源太高;
F) 真空管損壞或鬆脫;
G) 過電源保護電子板損壞,過電流保護板即有三個總電器的那一塊;
H) 同調器太大,輸出太高;
I) 工作物太大,超出同機台的額定輸出;
J) 溫控部分故障;
K) 高壓電容器損壞;
L) 絕緣柱(上模板)損毀。
現象2:高周輸出時,總電源斷開或燒保險絲
原 因:
A) 真空管故障
B) 變壓器故障
C) 高壓整流板故障
D) 三相磁力開關損毀
E) 高壓線路短障
F) 電熱板故障
現象3:無輸出
原 因:
A) 開關接觸不良
B) 線路故障
C) 真空管故障
現象4:工作物不良
原因:
A) 調整不良;
B) 模具問題
C) 膠件(工作物)有問題
D) 絕緣物太厚,絕緣太高
注意:當模具下壓時碰到下模,接地銅片必須壓住下定盤,圓形銅片稍微變形即可。若此接地銅片沒調整好,此台機械將無法穩定地工作。當更換不同高度之模子時此接地銅片需再重新調整一次。
二.高周波及操作順序
1. 先接通三相電源總開關,然後打開機台側控制箱上的電源開關,如果有高周開關的,暫時不打上,接著打上電熱電源開關,此時,真空管和熱模都開始預熱。
2. 在下模輔上絕緣物,上極端裝上上模,按下試模開關,開始調試上下模接合位置,如果下接合不良,就移動下模,如果水平不合,就調較上模的四支柱子。
3. 模具調好後,調節三個時間控制器(如果是腳踏型機,只有高周熔接時間),下降時間即上模運行到壓緊下模的時間,熔接時間即輸出時間,冷卻時間,即固化時間,上述三個時間需靈活套用,並無固定值數。
4. 如果第一次調模,需將同調調諧調的間距調到最寬。
5. 以上操作如已超過10-15分鐘,且溫度也達到所需時,把高周開關打上,開始操作測試。
6. 測試時,如果效果不理想,需將同調器慢慢加上去,注視屏流表(不同機型該表的值不同,請參考說明書)。檢查產品,如果不理想,就把同調器加一點或減一點,直至達到要求。
7. 成品的效果,由以下四方面決定:
① 溫度 ②同調功率輸出 ③壓力 ④輸出高周時間。以上四方面,請靈活調整。
三.高周波及注意事項
1. 本機必需裝上良好的接地端(接上正確的地線)
2. 機台對潮濕、灰塵極為敏感,需放置於適當的工作空間
3. 機台的真空管會產生高熱,所以不可放置於會產生高熱的機器旁,也不可裝置於太陽能直接照射到的地方,因上述原因會影響真空管的散熱功能
4. 機台如停機超過一小時,再開機時,需等待10-15分鐘,以便真空管預熱,保護真空管的使用壽命
5. 機台的上下極端(上下模)不可直接碰在一起,在其之間必需有絕緣物和工作件
6. 操作時,當高周波輸出時,切記不可觸摸上極輸出端(即上模),也不可再萬能表、試電錶或其它低頻、低壓的儀表,試圖直接量測上極輸出端,這樣會導致事故發生
7. 定期檢查下極端(下模)的絕緣物,如果有損毀、燒壞、擊穿的地方,需馬上更換絕緣物,不然如繼續工作時,會產生火花,無法完成工序
8. 如果經常發生火花現象(在上下模碰在一起,高周輸出時)而不去檢查維修時,會導致機零件受損,影響工作
9. 用來做成品的工作物,儘量不可有水分、塵埃,因上述物體容易導致火花產生
10. 機台打開電源後,會聽到風扇轉動的聲音(4KW、5KW的聲音較小),此為真空管散熱用,如果風扇故障,就必須馬上維修,不然將導致真空管損壞。

高周波機器分類

主要高周波機器包括:單頭推盤式高周波機、單頭轉盤式高周波機、雙頭油壓式高周波機、雙頭氣壓高周波機、高周波同步熔斷機、非標高周波機等。

單頭推盤式高周波機的參數

產品名稱:單頭推盤式高周波
型 號:NK-GD0041
頻 率:27.12MHz
電 壓:380V
輸出功率:5KW
外觀尺寸:1000*2000*1750mm
重 量:350KG
效 率: 6-10次/分鐘

單頭轉盤式高周波機的參數

產品名稱:單頭轉盤式高周波
頻 率:27.12MHz
電 壓:380V
輸出功率:5KW
外觀尺寸:1450*730*1900mm
重 量:350KG
效 率: 6-10次/分鐘
(1) 火花壓制器:當火花產生時,本機裝有
特殊電子迴路,能自動切斷高周波壓制火花,使
對模具和物料的損害降至最低同時警告燈亦發亮示警。
(2) 避免電波干擾裝置:置有高周波高頻穩
定和高周波漏磁壓掣器,此裝置能免除電波漏出
干擾別的電子裝置,如電視等。
(3)安全裝置:當電流超過限制值時,過負
荷電流繼電器自動保護振盪管和整流器,機械冷
卻不足時,能自動切斷電源,同時可以避免因不當
操作所發生的事故。
(4) 機械結構特殊:各機型經過特殊的設
計和裝配,其強度足以應付任何情況,機座絕不搖晃而且特殊部分使用起來十分輕便和精確。
(5) 容易調整的同調器及特殊迴路:高周功率輸出特強,可藉調詣器依模具大小和物料厚度調節,尤其特殊的高周迴路,高穩定的出力,輸出率特強,能耐大大降低 必要之熔接時間,提高產品質量及產量。
