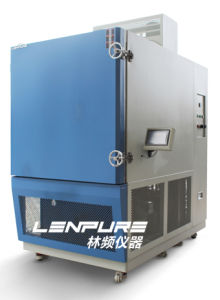

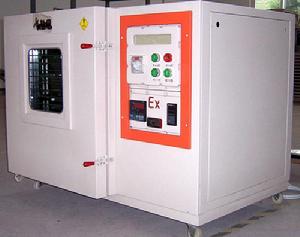

高低溫低氣壓試驗箱

高低溫低氣壓試驗箱主要用於航空、航天、信息、電子等領域，確定儀器儀表、電工產品、材料、零部件、設備在低氣壓、高溫、低溫單項或同時作用下的環境適應性與可靠性試驗，並或同時對試件通電進行電氣性能參數的測量，採用整體式組合結構形式，試驗箱由位於前部的保溫箱體（承壓結構）、位於後部的製冷、真空機組和位於試驗箱大門上的電器控制器（系統）組成。

產品原理及作用

高低溫低氣壓試驗箱主要用於航空、航天、電子、國防、科研和其它工業部門確定電工電子產品（包括元器件、材料和儀器儀表）等在高低溫低氣壓單項或同時作用下，進行貯存運輸可靠性試驗，並可同時對試件通電進行電氣性能參數的測試。

規格型號

型號一：

型號規格	工作室尺寸mm	外形尺寸mm	溫度範圍
BJYSL-DQY-100	450×450×500	1150×1050×1750	A:-20℃～150℃ B:-40℃～150℃ C:-60℃～150℃ D:-70℃～150℃ ED:-80℃～150℃
BJYSL-DQY-225	500×600×750	1200×1100×1900
BJYSL-DQY-500	700×800×900	1450×1400×2150
BJYSL-DQY-800	800×1000×1000	1500×1550×2200
BJYSL-DQY-010	1000×1000×1000	1720×1580×2280

型號二：
型號：BJYSL-DQY-100 工作室尺寸：450×450×500mm 外型尺寸：1150×900×1650mm
型號：BJYSL-DQY-225 工作室尺寸：500×600×750mm 外型尺寸：1200×1100×1900mm
型號：BJYSL-DQY-500 工作室尺寸：800×700×900mm 外型尺寸：1350×1280×2200mm
型號：BJYSL-DQY-800 工作室尺寸：800×1000×1000mm 外型尺寸：1450×1480×2300mm
型號：BJYSL-DQY-010 工作室尺寸：1000×1000×1000mm 外型尺寸：1650×1480×2300mm
型號三：
型號：LRHS-102A-LF 直徑*壁厚*計量筒高（mm） 450×450×500
型號：LRHS-225A-LF 直徑*壁厚*計量筒高（mm） 500×600×0×750
型號：LRHS-504A-LF 直徑*壁厚*計量筒高（mm） 70*0×800×900
型號：LLRHS-800A-LF 直徑*壁厚*計量筒高（mm） 800×1000×1000
型號：LRHS-010A-LF 直徑*壁厚*計量筒高（mm） 1000×1000×1000
型號：LRHS-015A-LF 直徑*壁厚*計量筒高（mm） 1200×45×1327

結構簡述：

1. 採用整體式組合結構形式，試驗箱由位於前部的保溫箱體（承壓結構）、位於後部的製冷、真空機組和位於試驗箱大門上的電器控制器（系統）組成
2. 電器控制臺置於試驗箱的正面大門上便於運行操作
3. 制冷機組及真空機組置於獨立的機箱內，以減少制冷機組運行時的震動、噪聲對試驗箱的影響，同時便於設備的安裝和維護
4. 為了降低製冷真空機組運行時產生的噪音，在機箱內壁安裝有用於吸音、隔音的特種海綿吸音材料，主要的運動部件均採取了防振降噪措施

真空系統

1.真空系統組成:真空系統是獲得真空度和測量控制真空度的組成部分，由真空測量系統和真空獲得機組組成
2.真空度測量:真空度測量採用壓力感測器進行測量該真空規採用壓力應變實現真空度測量，測量數據為線形電信號，可直接輸入設備控制器進行顯示和控制

環境條件：

溫度：5℃～+28℃（24小時內平均溫度≤28℃）
相對濕度：≤85%RH
氣壓：86kPa～106kPa
供電條件 三相四線+保護地線，電壓範圍：AC（380±38）V
頻率允許波動範圍：（50±0.5）Hz
保護地線接地電阻小於4Ω

技術指標：

規格型號：LRHS-102A-LF
1.工作室尺寸：GDD-500L(800×850×850)
2.溫度範圍：-40～150℃
3.溫度偏差：±2℃
4.溫度波動度：±0.5℃
5.溫度均勻度：≤2℃
6.氣壓等級:4～84kpa
結構裝置：
1.外殼冷軋鋼板噴塑或不鏽鋼，內膽不鏽鋼
2.隔熱層：超細玻璃棉及硬質聚胺脂
3.製冷方式：壓縮製冷方式（風冷冷凝器）
4.制冷機：原裝法國泰康全封閉壓縮機組
5.加熱器：軍品級不鏽鋼翅片加熱器
6.對流系統：多葉片風扇、空調專用電機
7.溫度控制儀：數顯智慧型溫度控制器,溫採用PT-l00感測器。

溫度控制儀

8. 控制櫃電器組件排列布置合理、接線整齊，並採用列印有標識的護套式接線端子。
9. 卡斯脫電磁閥,丹弗司膨脹閥
10.優質真空泵.
安全保護裝置
1. 超載、短路保護
2. 超溫保護
3. 制冷機高低壓保護
4. 報警訊響提示

高低溫低氣壓試驗箱控制器說明

操作介面
觸控螢幕中文介面，有數位顯示，即時曲線，操作選擇，定時設定，程式設定，報警，參數設定等介面
曲線記錄功能
可保存設備的設定值、採樣值及採樣時刻的時間；最大存儲時間為30天。同時存儲有30天，7天，24小時，8小時，1小時不同容量和分辨度的共5條即時曲線，並可顯示即時資料，滿足用戶不同需求
列印功能
可連線微型印表機(選購件)
程式容量
程式：最多30條曲線
程式段：每個程式最多50段（總程式段1200段）
程式段分組：每條曲線可再按任意連續段分組成節，最多可組合10節，節允許重疊
內部迴圈：程式內的程式段以節為最小迴圈單位，每節最多可迴圈99次
程式迴圈：最多可迴圈99次
程式連線：程式運行結束可連線到選定的下條程式
相關標準
除本技術要求規定的內容外，設備符合滿足下列標準:GB/T10591,GB/T10592的要求。
資料及服務
1.提供設備的電氣原理圖、易耗件明細表、操作維護手冊等技術資料，並提供主要外購配套件的技術資料。
2.培訓1～2名設備操作維護人員，使其完全掌握設備的操作技能和一般性的維修、保養技能。
3. 自設備通過驗收之日起的一年內，向買方提供無償的售後服務，一年以後以成本價格向買方提供設備的配件。
