香客岩水電站

攔河壩分砌石溢流連拱壩主壩與均質土副壩。 電站主廠房位於河床右側拱壩的第11、12拱位置的壩後。 香客岩水電站的攔河壩主壩為砌石連拱壩。

一、香客岩水電站工程概況

香客岩水電站位於湖北省宜都市府駐地陸城鎮西南六公里處，系該市漁洋河梯級開發工程的最後一個梯級，是一項以發電為主，兼有灌溉、交通及防洪等效益的綜合利

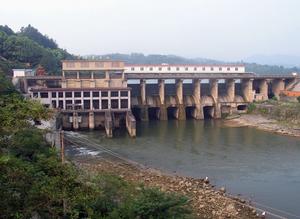

湖北宜都香客岩水電站

用工程。壩址以上控制流域面積1181平方公里。占漁洋河全流域面積的98%。多年平均徑流總量11.6億立方米，平均流量36.9秒立方米。正常水位高程64米，相應正常庫容1410萬立方米。水庫規模為中型，主要建築物等級為3級。防洪標準按五十年一遇設計，五百年一遇校核。設計洪峰流量3178秒立方米、校核洪峰流量4250秒立方米，經調洪演算，設計洪水下泄流量2880秒立方米，校核洪水下泄流量3640秒立方米，相應水位67.7米，相應庫容2220萬立方米。電站引用發電設計流量52.2秒立方米，設計水頭14米，最大水頭18米，最小水頭7米，發電死水位53米，死庫容260萬立方米。本站總裝機容量9.5兆瓦，在以熊渡水電站為龍頭的漁洋河梯級開發工程聯合調節時，本站年設計發電量為3340萬千瓦時。

二、香客岩水電站的地形地質條件

漁洋河香客岩河段已接近河流出口，地處低丘、平原地區，河床寬約150米兩岸地形極不對稱，右岸山岩陡峭，山頂標高100米左右，左岸卻是較寬闊的粘土覆蓋，深達15～20米的階地，高程僅50～60米。壩區地質情況，基岩以下古生代地層出露最多，從老到新有：上寒武系下部的灰白色、灰色厚層灰質白雲岩及上部的暗綠色淺黃色泥質頁岩夾數層厚1米以上的假鮞狀灰岩；下奧陶系下部的灰色條帶假鮞狀與紅色泥質灰岩混層及上部的灰色假鮞狀灰岩中夾數層灰白色灰質白雲岩；中奧陶系的紅褐色結核狀泥質灰岩等。岩層走向NW20度，傾向SW，傾角20度左右（基本上傾向上游），壩區無大的斷裂構造，岩溶也不甚發育。

三、香客岩水電站的樞紐布置

香客岩電站電站由攔河壩、廠房、進水口、升壓站及灌溉輸水孔等建築物組成。
攔河壩分砌石溢流連拱壩主壩與均質土副壩。砌石連拱壩位於河床部位，全長160米，包括14拱及兩岸邊墩，從左至右，第1、2、10、13、14拱為非溢流壩，第3～9拱為溢流壩，第11、12拱為電站進水口，兩岸邊墩各長10米，分別嵌入左岸土副壩與右岸原山體內。壩頂上設有公路橋，連線宜都至五眼泉的交通。均質土副壩設在平緩的山坡上。兩側灌溉輸水管分設在左岸土壩及右岸第14拱內。溢流壩下游沖刷坑部位設有消力護坦。
電站主廠房位於河床右側拱壩的第11、12拱位置的壩後。付廠房在主廠房上游側，從付廠房後有階梯沿山坡直達壩頂。廠房下游側沿山邊有進廠公路與至宜都的公路相聯。升壓站設在右岸壩頭以上的山坡處。

四、香客岩水電站工程主要建築物

香客岩水電站的攔河壩主壩為砌石連拱壩。連拱壩由支墩與拱圈（面板）兩大部分組成。支墩為變厚單支墩，其間距為10米，建基面處（高程44米）厚度為4米，兩側向上均以1:0.05的變幅縮窄，支墩下游面坡度為1:0.2。拱面板為等外半徑（外半徑為5米），變內半徑的變厚半圓圓筒，建基面處（高程44米）厚度為2米傾斜坡度1:0.6。拱圈與支墩的各個方向的表面均用條石砌成，其內以埋石混凝土填腹。連拱壩最大壩高27米。
連拱壩分溢流壩段與非溢流壩段，溢流壩段系在連拱壩支墩上採用雙懸臂樑板結構形成泄洪溢流結構形式的壩段，共設7孔泄洪閘，每孔過水淨寬8.6米，閘墩支承在連拱壩的支墩上，厚1.4米。溢流面末端設有圓弧挑流鼻坎，在下泄中小流量時，下游水位低呈挑流形式消能；通過設計洪水以上的流量時下游水位接近或達到鼻坎高程時呈面流形式消能。溢流壩上設定弧形鋼閘門，以控制泄洪。
