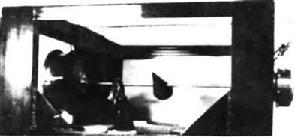

測量風洞中作用在模型上的空氣動力和力矩的設備。它能將空氣動力和力矩沿 3個相互垂直的坐標軸系分解並進行精確測量。風洞天平按測力的性質分為靜態測力天平和動態測力天平兩類,分別測量定常飛行和非定常飛行時模型所受到的空氣動力。靜態測力天平有內式和外式等多種形式,按結構和測量原理分為機械式、應變式、壓電式和磁懸掛等形式。機械式天平主要用於低速風洞,常見有張線式和硬架式兩種。

風洞天平

正文

根據零位測量原理,通過張線或拉桿,將作用在模型上的力和力矩沿預定的相互垂直的坐標系分解,各分量分別作用在預調平衡的幾組槓桿上,根據重新調節到平衡狀態的調節量的大小可獲得模型上的力和力矩。應變式天平適用於各類風洞。它套用應變測量原理,通過測量天平上各受力元件的變形求得模型所受的氣動力和力矩。這種變形一般很小,必須由元件上的應變感測器將應變轉換成電阻、電容或電感的變化,用非電量電測法求得力和力矩。在高超音速風洞、稀薄氣體風洞和脈衝式風洞中也可採用應變天平。在脈衝式風洞中還可採用壓電元件的天平。在動態測力天平中,模型可在一個或幾個自由度上解除約束,通過自由振動或強迫振動等方法,由測量模型受擾動後的過渡過程或測量輸入和模型回響求出模型的動態氣動參數。
