電焊機電纜

電焊機電纜俗稱焊把線，屬於橡皮絕緣電纜類，最新執行標準為GB/T 5013-2008《額定電壓450/750V及以下橡皮絕緣電纜》，包括兩種型號：YH（高強度橡套電焊機電纜）和YHF（氯丁或其他相當合成彈性體橡套電焊機電纜），是用於電焊機二次側接線及連線電焊鉗、電焊機的專用電纜，其特點是電流大、電壓低。

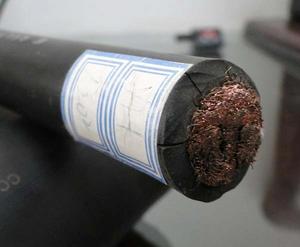

電焊機電纜

電焊機電纜均為單線芯，導體均為無氧銅，銅絲直徑小、根數多，一般由多根銅絲絞合成股線，再由多根股線絞合成導體，所以電焊機電纜線體較粗，銅絲數百根。導體外包一層耐熱聚酯薄膜絕緣。型號YH的電纜，絕緣與護套合為一層，厚度較厚，在1.8mm以上，材料為天然橡膠混合物；型號YHF的電纜有兩種覆蓋層，一種是氯丁橡膠混合物，另一種是以橡皮混合物作為絕緣，以氯丁橡膠混合物作為護套。　
常用電焊機電纜的規格型號有16平方、25平方、35平方、50平方、70平方、95平方、120平方等。
電焊機電纜的幾個特性：
(1)YH電纜是在低電壓(最高電壓為200V)大電流的條件下工作,要求具有一定耐性。
(2)焊把線電纜長期允許工作溫度不應超過65℃。
(3)電機引接線電纜頻繁地移動，扭繞和施放,要求柔軟,彎曲性能好。
(4)在施放中易受到尖銳鋼鐵構件的刮、擦,故要求電纜絕緣抗撕、耐磨等機械性能好。
(5)使用環境條件複雜,如日曬、水沸、接觸泥水、機油、酸鹼液體等,要求有一定的耐氣候性和耐油、耐溶劑性。
(6)有時會碰到熱焊件,要求耐熱變形性好。
(7)經常移動,要求外徑小,重量輕。由於對此種電纜電性能要求不高,且使用環境條件複雜,在結構上要求滿足各種複雜的環境因素是不適宜的。使用時注意改善使用條件,防止外來破壞。
電焊機電纜使用與維修
1、本裝置為不可維修型，其各項保護特性由製造廠規定，不可隨意調整。如有異常與製造廠聯繫；
2、弧焊機有風冷及主迴路有接觸器的，要將風機及接觸器線圈電源接於裝置的輸入電源端；
3、每次使用前觀察保護器指示燈狀態，紅燈是電源指示，綠燈是安全電壓指示，其正常狀態
是：綠燈不焊接時發亮，焊接時熄滅，如發現在焊機不焊接時綠燈熄滅，則表明保護器已失去保護作用，應立即停用。
