電流開關量變送器

電流開關量變送器，採用大規模積體電路，以低功耗的微處理器為核心，帶五位LED數碼顯示及報警指示燈指示，配備按鍵操作更加方便。它套用數字採樣技術對單相電氣線路中的電壓、電流、有功、無功、功率因素、頻率、有功電能、無功電能及視在功率進行實時測量與顯示，並通過RS485/RS232接口或模擬量變送輸出接口對被測量電量數據進行遠傳，廣泛套用於各種工業控制與測量系統及各種集散式/分散式電力監控系統中。

百科名片

在工業控制過程中，一些設備的開關狀態需要檢測出來，而不需要很精確地測量電流的大小，只希望能夠反映出設備的工作與否，工作人員可以第一時間的對設備狀態進行判別、調整，保證設備的正常工作狀態。

電流開關量變送器

什麼是電流開關量變送器

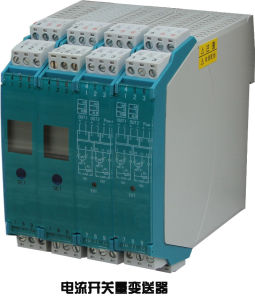

開關量變送器外形圖

當電網和電路中的交流電流或者直流電流需要進行進行實時監測，當電流值低於或者高於所設定下限值或高於所設定上限值時，輸出越限報警信號，輸出信號為繼電器觸點信號。在輸入量程範圍內，交流電流的動作界限值可以任意設定。該產品輸入與輸出完全隔離，具有高精度、高隔離、低漂移等特點。可套用於電機過載監測、電源損耗檢測、動作驗證、信號隔離轉換等場合。

電流開關量變送器的分類

穿孔式電流開關量變送器

電流開關量根據可以分為交流和直流兩種：1、交流電流開關量變送器交流開關量變送器又可以分為單相和三相兩種：1）、單相開關量可以對相電流和線電流分別測量，輸出一路開關量信號，一般輸出信號有：繼電器接點、點評5V兩種，一般用這種單相的開關量變送器有穿孔式測量和接線式測量兩種；2）、三相開關量可以對三相三線和三相四線的電流進行測量，輸出三路開關量信號，一般輸出信號有：繼電器接點、點評5V兩種，一般用這種三相的開關量變送器只有接線式測量；

單相導軌式電流開關量變送器外形

2、直流電流開關量變送器直流開關量變送器不分單相和三相，只有單相這一種，不過在測量形式上可以分為穿孔式測量和接線端子式測量這兩種：1）、穿孔式測量一般基於互感原理和霍爾原理兩種，輸出一路一路開關量信號，一般輸出信號有：繼電器接點、點評5V兩種，孔徑大小不一，以PAS系列為參考，穿孔分為直徑Φ20mm、Φ32mm、64*16mm、104*40mm等多種選擇。2）、接線端子式測量一般基於互感原理，輸出一路一路開關量信號，一般輸出信號有：繼電器接點、點評5V兩種； 以上是電流開關量變送器的分類，需要做出說明的是：接線端子式測量的量程一般在AC/DC 0-10A，穿孔式測量的量程一般在AC/DC 10-1000A左右。

電流開關量變送器的技術指標

國內做電流開關量變送器的廠家較多，種類也很多，我們以JIK1-C51為例，相關技術特點如下：

Ipn		額定電流值(Aac)	1 5 10
IP		對應測量電流範圍(Aac)	120% * Ipn
Ioc		過載能力(Aac)	200% * Ipn
Relay		輸出節點動作	節點閉合（常開型）或 節點斷開（常閉型）
Vsn		輸出電平信號	5V電平， 10V電平
X		精度（Ta =+25℃）	0.5%
EL		線性度誤差	0.2%
Vc		電源電壓	Pn ±5%
Tr		回響時間	≤ 300mS
f		頻率範圍	40-200Hz
Ic		功耗	20mA
RL		負載電阻	大於5000Ω（電平輸出型）
Vd		工頻耐壓(50HZ,1min)	3KV
Ri		絕緣電阻	大於20MΩ@DC500V
Ta		工作溫度	-10 - +70 ℃
Ts		貯存溫度	-40 - +85 ℃
St	執行標準		GB/T13850-1998idt IEC688：1992
Hw	工作濕度		20-90% 無凝露
	外殼材料		符合UL94-V0

電流開關量變送器的套用場合

電流開關量變送器的現場圖片

電流開關量變送器的套用範圍比較廣泛，如：電力機車、風電、光伏、電源、輸配電、電鍍、電梯控制、礦井提升機、開閉器等設的後端控制系統中，對於過載、過流保護等部分單位的正常工作起到至關重要的作用，當電流值高於或者低於固定值時，開關量變送器會自動報警，如果採取組態軟體也可以再軟體上實現報警的同時對設備自動調節，在精密化工、石油冶煉、製藥等行業對於進料出料的調節閥進行控制套用更為廣泛。

電流開關量變送器選擇時需要注意的問題

在選擇電流開關量變送器時需要注意一些基本的技術問題，如下：
測量交流時，要確定是否是工頻電流，一般的互感原理變送器的頻率範圍是40-400Hz，超出範圍會影響測試效果；測量直流時，需要確認測量的電流是否是純直流、有沒有諧波、要不要求測量反向電流等問題、如果測量反向電流時要確定和輸出信號的對應關係，這一點很重要；在選擇穿孔式開關量變送器時，需要注意的是現場的測量線纜或者銅牌能否斷開，不能斷開的話只能選擇開口式的變送器，開口和閉口在精度上的區別比較大，閉口精度大概0.5%，開口精度1-1.5%左右，主要在於國內的元器件選擇；需不需要考慮現場的空間結構，這個在現場測試時也會出現沒有安裝空間和空間狹小等問題。
