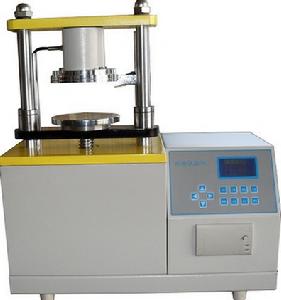

電子壓縮試驗儀

儀器簡介

電子式壓縮試驗儀符合各項技術參數和技術指標,符合GB2679.8《紙板環壓強度測定法》,GB6546《瓦楞紙板邊壓強度測定法》,GB6548《瓦楞紙板粘合強度測定法》和GB2679.6《瓦楞芯平壓強度測定法》等標準的有關技術規定,是各種包裝紙板物理性能試驗的理想選擇。

執行標準

按GB/T 2679.8、GB/T 6546、GB/T 6548、GB/T 2679.6測試標準。

套用範圍

電子式壓縮試驗儀主要用於紙板的環壓強度、邊壓強度、粘合剝離強度、瓦楞芯平壓強度,單面單層瓦楞紙板平壓強度等物理性能的測定。

產品特點

採用了新型先進的單片機測控技術,是機電一體化高科技產品。用於紙和紙板環壓強度、瓦楞芯平壓強度,單面單層瓦楞紙板平壓強度、瓦楞紙板邊緣耐壓強度以及剝離強度的測定。
儀器結構參數和技術參數性能均符合GB2679.8《紙板環壓強度測定法》,GB6546《瓦楞紙板邊壓強度測定法》,GB6548《瓦楞紙板粘合強度測定方法》和GB2679.6《瓦楞芯平壓強度測定法》等標準的有關技術規定,是紙板和瓦楞紙板生產廠家以及有關科研院校、檢測機構不可缺少的重要測試儀器。

技術參數

1.測試範圍:0-500N 0-1500N 0-3000N

2.示值精度:±1%
3.液晶顯示有效值位:4位
4.列印結果:4位有效數
5.分辯率:3000N和1500N檔為1N
500N檔為0.5N
6.壓縮速度:12.5±2.5mm/min
7.壓板尺寸:φ120

工作原理

電子式壓縮試驗儀由機械部分和電控部分合為一體組成。
1》主機由行程開關、電機、蝸輪箱、轉動絲槓、上壓板、下壓板、測力感測器等部分組成。
2》電子系統由高精度感測器、放大器、單片計算機、印表機組成,力感測器位於主機上方,上壓盤裝在感測器上,下壓盤裝在轉動絲械上,啟動電機後經過傳動系統帶動絲槓旋轉,使下壓盤慢慢上升,試樣位天兩隻壓盤中間,當試樣頂到上壓盤後試樣受力,感測器立即輸出力值成正比的電信號,經放大器放大後又轉換成數字量,再由單片機組合電路進行數據處理,顯示出力值,印表機打出試驗結果和其它相關數據。
3》當在環壓狀態下,試樣壓潰後,最大力值保持在顯示器上,同時控制電機自動返轉車到原來的高度上
4》在其它三種狀態下,電機自動返車,但不定位,需要用戶返觀察家指定的高度後,人工停車。
5》當下壓板返車下降碰到行程開關後,自動保護停車。
6》當試驗力超出所選擇檔的最大力值時,電機出自動返車下降,從而起到保護作用。
7》如果在3000N檔,在壓的過程中,出現過載保護返車時,說明試樣力已超出本儀器的最大量程,不適合本儀器,否則造成儀器損壞。

操作方法

1》開啟電源顯示器顯示完後,進入觀察家工作界面,見(液晶顯示視窗圖)印表機自動列印出報告字頭。
2》預熱15分鐘,按下500N鍵,調節調零鈕,使力值顯示視窗為零(或接近於零可差0.1~0.2%)。
3》按動標定鍵,若與規定後不符旋動校準鈕,使之相符,這樣就完成了使用前的校準工作。
4》根據試樣最大力值,選擇合適的量程,選擇原則,試樣最大力值大於所選檔最大力值20%,同時小於所選檔的最大力值,這樣測試比較合理,如果預先不知試樣測試力範圍,可用最大量程300N檔測試,然後據此估算出所選定哪一檔合理,若300N檔也自動保護返車,說明試樣已超出儀器測試範圍。
5》試樣放入試樣座,取中心位置,調好兩壓板間距,調好保護擋板位置。
6》選擇好試驗力量程(例500N檔)
7》需要時請輸入克數值,按清零鍵結束。
8》按自動鍵,儀器進入工作狀態。
9》試樣壓潰後,自動返車到起始的高度(環壓)同時印表機自動列印出本次測試值,顯示視窗中片數自動加。
10》放入一片試樣,再按啟動鍵開始下一片測試。
11》儀器設定每一組試樣為10片,當做完十個試樣後儀器會自動列印十個試樣的報告。若測試不是十個為一組時,按列印鍵也可列印出試驗報告。方便用戶使用。
