電動萬向攻絲機

電動萬向攻絲機

電動萬向攻絲機採用搖臂式支架和伺服電機,攻絲效率高,操作靈活,可以隨意移動,適用於所有機械製造行業,工具機、模具(廠)機械、塑膠機械、印刷機械、包裝機械製造廠、工程機械、汽車機車零部件、航空發動機、機車車輛、菸草機械以及通用機械等行業,攻絲範圍有M3-M12,M5-M16,M8-M24,M16-M27等。

名稱

電動萬向攻絲機又名:攻絲機、攻牙機、電動攻牙機、電動攻絲機、萬能攻絲機、萬能電動攻絲機、電動攻牙機、盲孔攻絲機、攻絲機,攻牙機,電動攻牙機,萬能攻絲機,萬能電動攻絲機,萬能電動攻牙機 萬向電動攻絲機,英文名稱:universal tapping machine.

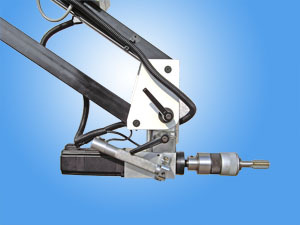

電動萬向攻絲機電動萬向攻絲機

優點

1.過載保護,調好扭力不斷絲錐,主軸在半徑900/1900MM內任意移動。
2.輕便、靈活、高效以及具有其它類似設備無法取代的優點。搖臂式數控攻牙機避免了車床、鑽床或手動攻絲的局限,省時、省力、不易爛牙、絲錐不易折斷等。電動攻絲機適用於所有機械製造行業,工具機、模具(廠)機械、塑膠機械、印刷機械、包裝機械製造廠、工程機械、汽車機車零部件、航空發動機、機車車輛、菸草機械以及通用機械等行業。

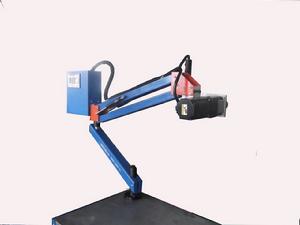

電動萬向攻絲機電動萬向攻絲機

特點

(1)扭矩穩定 壽命長
(2)重複定位迅速,切削速度快,生產效率高;
(3)安全扭力簡夾保證絲錐損傷少;通孔、盲孔絲錐不斷,絲牙精度高;
(4)工作活動範圍大,較重的工件無需移動;
(5)操作簡單,重量輕、效率高、工作強度低,適合各種輕重作業。

詳細參數

Item No.
型號
Capaicity
攻牙能力
Speed
速度
功率 電壓 電機 Working range
工作範圍
Tap holder
夾頭
12 M3-M12 300RPM 400W 220V 伺服電機 900MM M3-M12
12 M3-M12 300RPM 400W 220V 伺服電機 1900MM M3-M12
16 M6-M16 250RPM 400W 220V 伺服電機 900MM M6-M16
16 M6-M16 250RPM 400W 220V 伺服電機 1900MM M6-M16
24 M8-M24 90RPM 750W 220V 伺服電機 1900mm M8-M24任選6個
33 M16-m33 60RPM 750W 220V 伺服電機 1900mm M16-M33任選6個
44 M16-M44 30RPM 1500W 220V 伺服電機 1900mm M16-M44任選6個

操作和構成

操作

接通電源後,打開電源控制器,設定好攻絲轉速,按住正轉,伺服電機將電壓信號轉化為轉矩和轉速輸出進行攻絲作業,攻到底部按住反轉按鈕退絲。功絲精度高,通止規可檢測。

構成

1.伺服電機:以將電壓信號轉化為轉矩和轉速來驅動控制對象
2.控制器:電源控制及扭距過載保護
3.顯示屏:進、退絲轉速控制調節
4.絲錐扭力保護夾頭:調節夾頭扭距大小,絲攻攻到盲孔底部超過其扭距,打滑保護。
5.支架:高度可升降調節、操作半徑範圍內任意位置攻絲

筒夾之扭力調整

1、 通常扭力筒夾的扭力在出廠時即已設定好,但在攻較強韌之材料時或使用一段時間後,必須再調整, 設定扭力。
2、扭力筒夾外殼有2個小孔,允許做半個凹槽之扭力調整,這在調整M3以下的扭力控制非常重要。
3、使用一字起子挑起扣環,用尖嘴鉗置入扭力調整環上的2個圓孔內,順時針轉則增加扭力,反時針轉則減少扭力。
4、調整好後,將扣環插入筒夾外殼的小孔內,扭力即不再改變了。
5、扭力筒夾是保證高精度之螺紋,故扭力筒夾不能隨意亂放、亂丟、亂摔,以免影響攻絲精度。

注意事項

1.電動萬向攻絲機額定電壓為220V,請勿將其插在380V的插孔上,以免燒壞電機。
2.每天下班後,機器未使用的情況下,請注意關電,以免線路老化。
