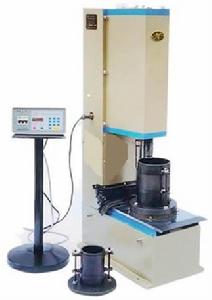

電動擊實儀

電動擊實儀

電動擊實儀是根據交通部頒發的公路試驗行業標準研製的,其結構能完全符合(公路土工試驗規程)中擊實(T0131-93)承載比實驗(CBR)(T0134-93)回彈模量試驗(T0135-93)中的擊實試樣製作要求,並具有輕型擊實和重型擊實兩種功能。

簡要概述

電動擊實儀是根據交通部頒發的公路試驗行業標準研製的,其結構能完全符合(公路土工試驗規程)中擊實(T0131-93)承載比實驗(CBR)(T0134-93)回彈模量試驗(T0135-93)中的擊實試樣製作要求,並具有輕型擊實和重型擊實兩種功能。

技術指標

1、擊實錘重:重型:4.5kg 輕型:2.5kg

2、落錘高度:重型:450mm 輕型:300mm

3、錘擊次數:30次/分

4、電機功率:三相550W

安裝與調試

1.將本機放置在平整的水平面上。

2.將主機上伸出的導線接到控制器後面板的輸出端。(10芯)

3.將電源線接到控制器後面板的輸入端。(4芯)

4.將電源線插頭插上電源上。

5.按下控制器上的置數/啟動鈕,使之處於置數狀態。

6.撥動置數盤,使之為03。

7.按下電源開/關鈕,電源接通。

8.按置數/啟動鈕,使之彈起,機器開始運轉。

9.待自動停機後,若擊實錘被提起,則接線正確,可正常工作;若擊實錘落在試筒內,則電機是反轉,應將電源插頭的任意兩根火線調換位置,再次試機,直到自動停機後擊實錘處於提起位置。

使用說明

1、首先檢查三項電源線,並檢查儀器電源開關及計數器各部位,擰緊試筒各部位螺絲,接通電源,按點動,看齒條運動方向,齒條往上走為正轉,嚴禁反轉。

2、檢查擊實錘是否在試筒底部,如擊實錘不在底部,按點動,讓擊實錘落到試筒底部。否則擊實錘提起後,落不下來。

3、檢查擊實錘與試筒壁的間隙(一般3-5mm),不砸試筒壁為準。

4、設定所需擊實次數。

5、按啟動按鈕,開始工作,面板上的數碼顯示隨錘擊次數增加而增加,到設定的所需數值而自動停止。(即一個操作程式完成)。

6、如果重重擊實,可重重操作以上程式。

試驗方法

將製備好的試樣,分 3-5 次倒入筒內,每次將試樣倒入筒中 後,整平表面並把樣筒固定在機器上。

大試筒試樣

① 按三層法,每次 800~900g 試樣(擊實後的試樣等於或略高於 筒的 1/3) ;按 5 層法時,每次約 400~500g(擊實後的試樣等於 或略高於筒的 1/5) 。

② 設備擊實次數;

③ 拔下旋轉插銷;

④ 關好主機護罩;

⑤ 按一下移台按鈕,此時移台指示燈亮,按下啟動按鈕,開始程 序擊實

小試筒試樣

① 大筒按三層法時每層需試樣 1700g 左右,五層法時每層需試樣 900~1100g 左右

② 設定擊實次數。

③ 插入旋轉插銷;

④ 關好主機護罩;

⑤ 按一下移台按鈕,此時移台指示燈滅,按下啟動按鈕,開始擊 實,此時機頭不旋轉,連續沿邊緣擊實。如擊實途中需停止擊 實或有其他不正常情況,按下暫停按鈕,機器停止工作。

操作規程

1、試驗前,先接通電源,檢查擊實儀,確定儀器處於正常狀態可以使用。

2、根據土樣情況選擇Φ100或Φ152擊實筒和套環,更換相應擊實底座(完成以上過程時,如擊錘以高出支板,請將支板旋出,以防擊錘落下,開機前再將支板旋迴)。

3、將擊實筒、護筒裝好,按照規範要求把製備好的土樣分層裝入試筒,整平每層表面,並將跟蹤板拉下放在被擊樣上。

4、調整計數器,一般在“非保”狀態下工作,可自動計數,自動清零,循環工作,無需再預置。按“點動”(黃色)鈕,儀器傳動機構做暫時動作,擊實鍾提起,“點動”開關可做為觀察旋轉方向和向試筒內加土時使用。

5、按“啟動”(綠色)按鈕,擊至定數後便可自動停機,擊實過程中發現異常時可按下停止按鈕開關。

6、第一層擊實完後,提起跟蹤板,將試樣層面“拉毛”,然後加第二份土樣,重複上述方法進行其餘各層的擊實。

7、擊實完畢後,將儀器復原,並關閉電源。將試筒、護筒、底座、跟蹤板、擊錘擦淨,

8、定期給轉動部分加潤滑油,隨時保持儀器清潔。

維護保養

1.儀器使用完畢後應清掃乾淨保持儀器的整潔和周圍環境的乾淨。
2.鏈條、齒輪,每周進行一次清洗保意養,提升機構與導軌,轉動部分,每班加少許20號機油,使之潤滑。
3.儀器不使用時,套用防護罩將其罩好

常見故障

故障現象 原因 排除方法
不啟動 電磁不夠 重複試按啟動按鈕
齒條上去後下不來 擊實錘沒在筒底 倒相線成反轉即可下來, 下來後再恢復正轉
齒條不往上走 倒轉 倒相線成正轉
電機轉、齒盤不轉齒條不往上走 螺栓掉或斷 打開上蓋,有一個用彈簧掛 著的M10螺栓擰緊即可
錘砸邊不砸中心 齒爪掛不住齒輪 凸輪頂不上軸承 打開後蓋,調節縮短拉桿, 使凸輪頂上後面軸承
錘砸中心不砸邊 滑板兩側掛板太 緊,拉簧太松 調掛板使滑板滑動自如,調 緊滑板下面的拉簧

注意事項

1.在擊實試驗途中如需停止試驗或發生其他不正常情況,按下“停止”按鈕。機器停止工作,排除故障後再進行試驗。
2.發生機械和電器故障,請不要隨拆毀請專業人員進行檢查。
