雷石6滑翔式制導炸彈

雷石6滑翔式制導炸彈

雷石6滑翔式制導炸彈採用了一種可自動彈開的彈翼套件,它通過彈背的金屬裝置和纏繞在彈體上的兩條安全帶來固定。炸彈尾部安裝了用螺栓固定的尾翼,其中可能裝有衛星導航接收器以及用來制導的飛行控制/驅動系統。

簡介

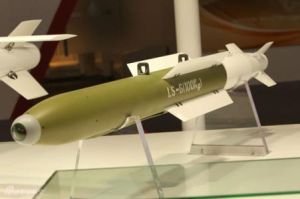

雷石6滑翔式制導炸彈雷石6滑翔式制導炸彈

LS-6採用了一種可自動彈開的彈翼套件,它通過彈背的金屬裝置和纏繞在彈體上的兩條安全帶來固定。炸彈尾部安裝了用螺栓固定的尾翼,其中可能裝有衛星導航接收器以及用來制導的飛行控制/驅動系統。

LS-6由500公斤級的航空炸彈改進而來,可能被用於打擊重要的基礎設施或其它很有價值的固定目標。

該武器的性能主要取決於中國是否掌握了準確的衛星導航數據,以及運用這種數據的現代任務規劃系統的水平。LS-6似乎並沒有導引頭(如雷射或電光學裝置),甚至不準備安裝此類裝置。相反,LS-6可能會使用標準的商業性GPS全球定位系統。中國也可能運用了俄羅斯較為有限的“格洛納斯”衛星導航系統的技術。
500公斤級雷射制導炸彈

基本信息

中國-雷石-6(LS-6)

導航系統:北斗衛星導航系統

精度:10公尺

彈重:500公斤

彈型:單一炸彈

最大射程:無動力=65公里

誕生過程

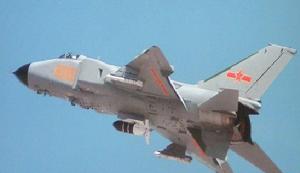

殲8F掛彈殲8F掛彈

中國在1990年以後就開始對精確制導武器產生了濃厚興趣,在此期間不僅誕生了自己的電視制導對地飛彈,也開發了雷射制導炸彈等武器。中國對JDAM炸彈的印象更是深入骨髓。1999年5月8日中國駐南斯拉夫大使館被美國轟炸,所使用的武器中JDAM便是首當其衝的主力。師夷長技以制夷,這樣的武器我們也必須擁有,不然真的只能像滿清那樣落後挨打了。

中國GPS類武器的研究最早其實從1990年以後就開始了,中國因為沒有掌握GPS信號源的能力,因此在套用上花了很長的時間來論證和考慮,最後決定在出口導向產品需求下發展這種武器

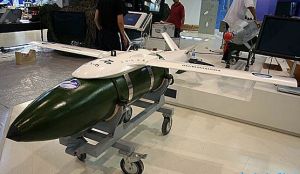

隨後研發成功的這種增程型GPS/INS制導無動力滑翔炸彈被命名為"雷石"系列,生產單位在本屆珠海航展上展示了500千克級別的"雷石"-6(LS-6),並明確表示了外銷的意向。據認為,這種炸彈最有可能搭配在中國新研製的FC-1輕型多用途戰鬥機上,他的主要客戶巴基斯坦對擁有這樣的武器和攻擊能力渴望已久,FC-1的航電系統已經包含了帶有GPS的慣性導航系統,因而具有直接使用這類武器的能力。"雷石"-6的設計採用了兩個組件模組,主要的控制和制導模組被放置在延長了的尾部,其延長的尾艙需要容納GPS接收機、INS導航裝置、飛行控制計算機、舵機和電源,4片X布置的尾舵提供航向穩定和控制。彈翼安裝在炸彈上部,通過原有的吊掛點安裝,彈翼組件有一個扁平低阻設計的衝浪板形的承力過渡板架,炸彈通過這個架掛載在飛機上,兩條鋼帶將炸彈固定到彈翼架上,彈翼採用向後摺疊的平直矩形翼,為了避免展開過程中氣動中心和重心間的複雜力矩關係引起姿態不穩定,摺疊彈翼轉動鉸鏈的摺疊點設計得比較靠外,這樣可以大大減小升力中心的變化幅度,因為尾部被適當加長,可以設計更長的彈翼,彈翼摺疊以後剛好在尾翼的前方,相互間不發生干擾,彈翼展開以後會被剛性閉鎖,形成一個平直的彈翼。整個組件的滑翔比約達到5.3,基本和同類產品持平。

影響

可以毫不誇張地說,"雷石"-6的出現是一個標誌,它標誌著中國空軍全方位精確打擊能力的形成。傳統上我們對中國空軍的印象是,中國空軍長期以來一直停留在那種低技術含量的近距攻擊水平一大量老式強-5依靠輕型火箭彈對地面進行掃射,甚至於中俄聯合軍事演習也還在使用昂貴先進的蘇-27戰鬥機發射火箭彈。但近年來一系列國產精確制導武器的公開亮相都顯示了中國空軍正在實現現代化轉型。雷射制導炸彈、遠程滑翔制導炸彈,這些武器為中國空軍實現外科手術式打擊提供了堅實的物質基礎。而且要知道"雷石"-6

並不是每一種中國戰鬥機都能夠使用的,它必須是具有先進電子戰術地圖和電子地理信息系統的戰鬥機才能夠使用,老飛機可以通過更換內置GPS的新型慣性導航系統和相應的軟體來實現,而最新的國產三代機如殲-11、FBC-1飛豹等現代化戰鬥機則可以直接使用。由於射程較遠,具有雷達合成孔徑成像能力的FBC-1也許使用精度更高,效果更好。

"雷石"-6由於尺寸上和中國傳統的普通炸彈相兼容,又具有廉價且易於大規模使用以及射程遠的特點,它主要可用於打擊各類已知坐標的固定目標,如機場、港口、橋樑、建築物等等。根據美國在伊拉克戰爭中使用WDM風偏修正彈和JDAM聯合制導炸彈的經驗,這類彈藥最適合大幅度提高一些老舊戰略轟炸機的性能,比如中國轟炸機部隊主要裝備轟-6型中程轟炸機,這種老式轟炸機飛行速度慢,但如果能在50千米以外就對目標發起攻擊,那么它基本不會受到地空飛彈的嚴重威脅,而中國尚保留大量的轟-6,經過一定現代化改造,這種飛機搭配新的彈藥將會萌發出新的生命。

而且我們從"雷石"-6身上也可以看出一種趨勢,即中國空軍正在開始全面使用電子地理信息系統,這是需要偵查、情報收集、戰術地圖繪製等多方面的綜合協調的一個大工程。這套系統和以往的相對坐標系的戰術地圖有所不同,基於全球定位系統的經度緯度坐標系,統一的制式便於情報和信息的交流,符合信息化時代的要求,可以與GPS信息無縫連線。另外歐洲的伽利略系統2014年也將投入使用,政治方面更穩定,精度和實時刷新頻率都能提高到現在美國GPS的水平。俄羅斯和中國也都有自行建立一套全球衛星定位導航系統的打算,因為有這么多套系統可選擇,信號的穩定和安全性以長遠觀點來看還是有保障的,同時即便是衛星信號缺失,也可以通過地面架設地面無線台站來局部提供類似的功能。

"雷石"目前看來已經是一個系列產品了,雖然只公開展示了"雷石"-6,但可以根據編號進行一定的推測,它的發射速度250米/秒在高空並不算高,應該還有擴展的餘地,載機發射速度越快,滑翔距離也會越遠。值得注意的是,"雷石"系列都只採用了簡單的GPS/INS制導,沒有採用精確度更高的末制導,比如成像式3D雷射雷達、毫米波雷達、紅外成像等等,這種炸彈被當作一種通用的彈藥進行使用,GPS/INS制飛彈藥雖然可以發射後不管,但其精確程度和對抗機動目標的能力還是不如雷射制導炸彈,美國目前發展的小直徑炸彈中採用了複雜的末制導和GPS/INS結合,最後將取代目前很重要但是生存力日益困難的雷射制導炸彈,中國在2004年以後對簡易成像式雷射雷達研究有所突破,這種利用超高頻連續脈衝的雷射進行簡單的幅相同步獲得CCD各象元的距離信息形成3D圖像的雷達兼顧了成像和雷達兩方面所長,成本和普通成像系統類似,非常具有潛力。

相信增加動力系統的更遠射程的簡易巡航飛彈型的滑翔炸彈一定也在計畫中,從美國長期計畫的實驗來看,附加一個推力很小的火箭或者渦噴發動機就能讓射程增加2-5倍,精度並不會受太大影響,美國的滑翔炸彈增加一具40千克重的火箭發動機後可以獲得約30%的射程增益,這種發動機還不是專門設計的,它燃燒時間短,推力並不合適,滑翔炸彈的升阻比很高,大約只需要50千克的推力就能夠維持速度0.8馬赫的平飛,如果設計合理,40千克重的火箭可以提供這樣大的推力約40到50秒,能夠增加約30%的射程。如果換用50千克重的無人機用微型渦輪噴氣發動機組件,可以提供超過15分鐘的動力,足夠炸彈飛行200千米以上。

在精確制導武器方面,中國曾落後於世界,像雷射制導炸彈這種武器,就是美國使用了30年以後中國才開始裝備的。但是這一次在瞄準GPS類防空區外攻擊武器研製上,中國終於調整了步伐,追趕上了世界潮流。現在"雷石"-6的出現就表明,中國在這類武器的研製和套用上,已經與已開發國家的差距縮小到5年。這可以說是一個非常令人激動的進步!中國在這方面已經取得的技術突破,表明了中國現在的能力與決心,跨越式發展看來不再僅僅是一句口號,而是一個必將實現的目標了。
